Caja con bisagras de la vida de amortiguamiento de sonido (4 / 5 paso)

Paso 4: Mecanizado de la ranura de alineación automática.

El refrigerador tenía una manguera que sale para utilizar el fluido de trabajo refrigerado y necesitaba hacer una salida que también sellado alrededor de la manguera. Utilizado un cortador de ángulo para cortar una ranura en V tal que la pieza de cierre (vamos a llamarlo el sello de la puerta) sellar muy bien.

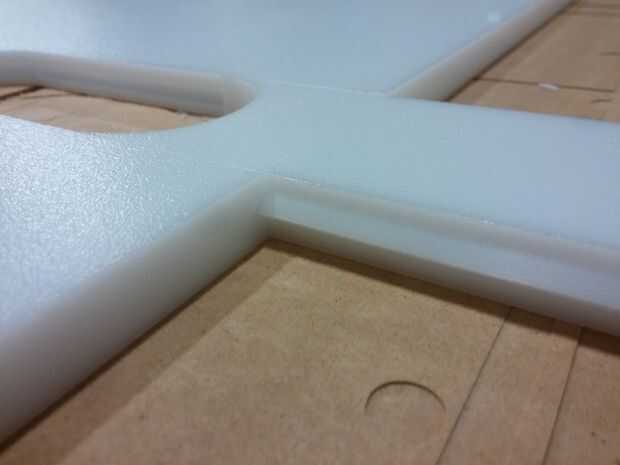

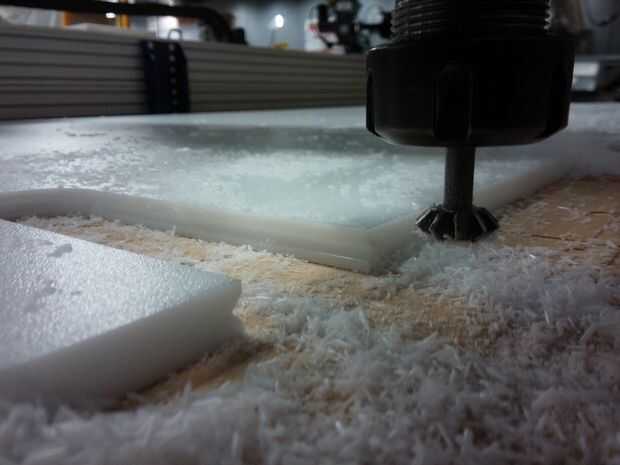

En el router CNC preliminar primero hacia fuera de la ranura con una fresa. Programé entonces la rutina de corte de ángulo para cortar la mitad del camino centraa a través del espesor del material de la hoja. Esto resultó en una ranura en v bien visible en la primera imagen.

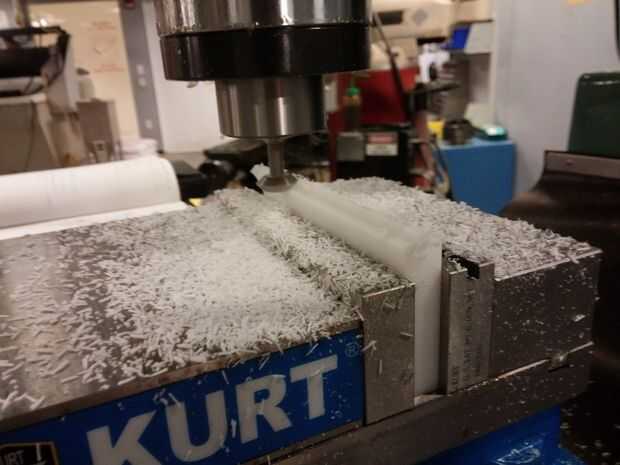

En una fresadora vertical de la rodilla de que tuvo el sello puerta que había corto en el router y luego corte la parte masculina de la ranura en v. Utiliza la misma fresa de ángulo pero vine y corte a ambos lados de la línea a mitad de camino. Imagen dos muestra el proceso de corte.

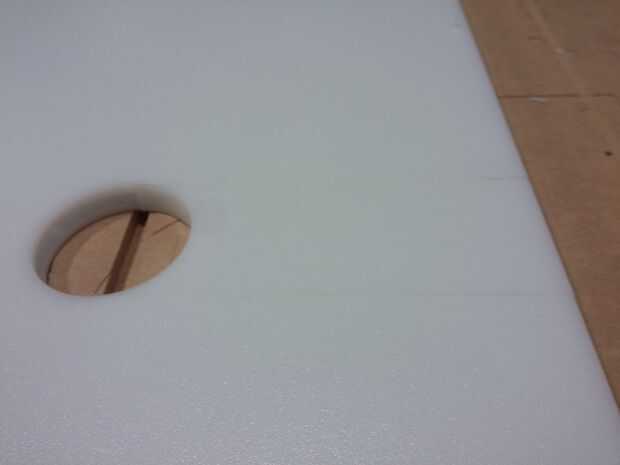

Finalmente, prueba el ajuste en las figuras 3 y 4 podemos ver que los componentes masculinos y femeninos de ranura en v lograron alinear casi perfectamente.
