Caja con bisagras de la vida de amortiguamiento de sonido (2 / 5 paso)

Paso 2: Viva las bisagras

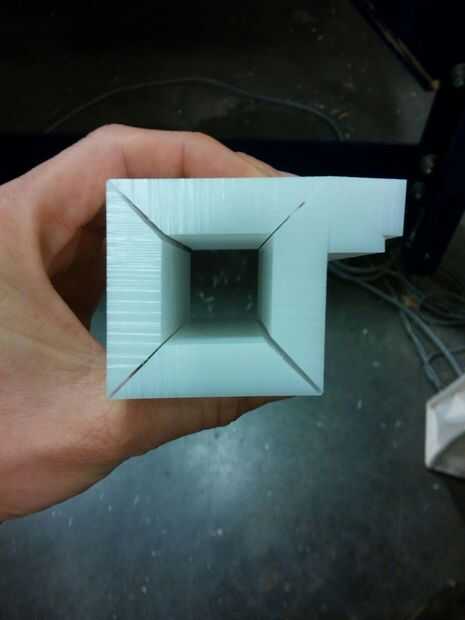

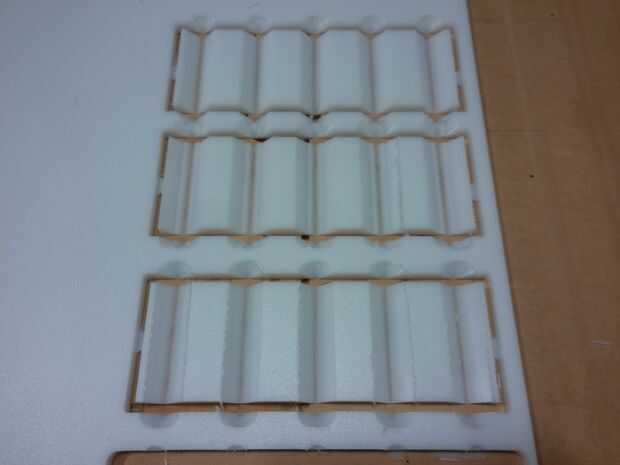

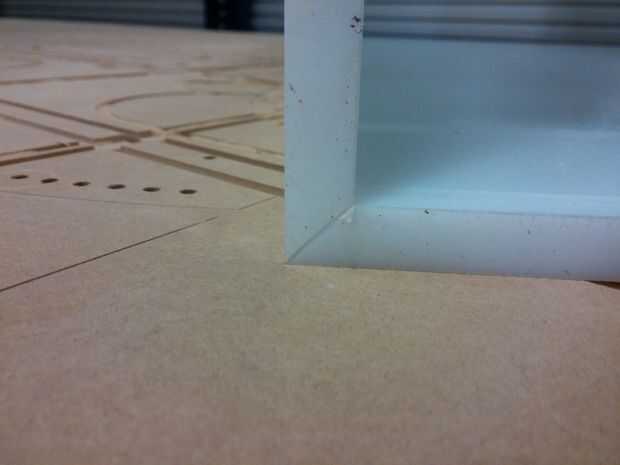

Las bisagras de la vida fueron creadas por hoja de polietileno de alta densidad de corte en un router CNC con una herramienta de chaflán de 90 grados. El espesor del material dejado fue de aproximadamente 0,015". Para alcanzar este espesor enfrenté hacia abajo de la cama del router cnc. Tomé algunos cortes de prueba (que se muestra en la segunda imagen) para encontrar un grosor razonable de la bisagra. Te cuenta la herramienta de chaflán que utilicé fue de gran diámetro 1.25" y tenía un grosor en el punto. Esto resulta en un pequeño espacio en las esquinas.

El objetivo de una bisagra de la vida es hacerla tan fina como sea posible mientras mantiene la fuerza suficiente para la aplicación. La razón de una bisagra fina es que desea reducir al mínimo el estrés durante la flexión. El estrés es debido a la deformación (estiramiento/compresión). Cuando las curvas de bisagra que comprime el interior y la exterior se extiende, entre medio de ellos de que hay un punto cero tensión, esto es el eje neutro. Cuanto más gruesa la bisagra, más los bordes de este eje neutro, y más los bordes exteriores tensión (stretch/compress). Cuanto mayor sea la tensión, cuanto mayor sea el estrés y más probable la bisagra es crack o no.
