Corte del laser caja con vida tapa bisagra

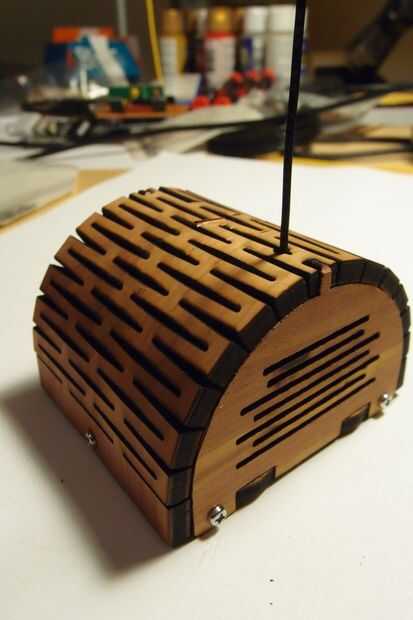

este instructable muestra cómo hice un laser cortó la caja con una tapa curvada a un nodo de sensor sin hilos de la casa.  La hice en Techshop SF.  El nodo mide temperatura y transmite sus medidas a un registrador central por lo que yo puedo trazar gráficos de los datos.  La caja necesita un puerto para la antena, buena circulación de aire para el sensor y que necesita para ser atractivo para que pueda sentarse en un estante sin pena ni gloria.

Hice toda mi corte por láser en TechShop San Francisco.  Fue mi primer intento y 2 de las 3 cajas que hice salió pero uno se rompió cuando intenté doblar la tapa en su lugar.  Traté de 3 m m MDF, cedro aromático "laser madera" de www.laserbits.com y abedul "madera láser" de la misma.  El MDF corte y doblado perfectamente; el cedro quemado mucho en la corte (más sobre esto más adelante); el abedul cortado bien pero era demasiado grueso para doblar.

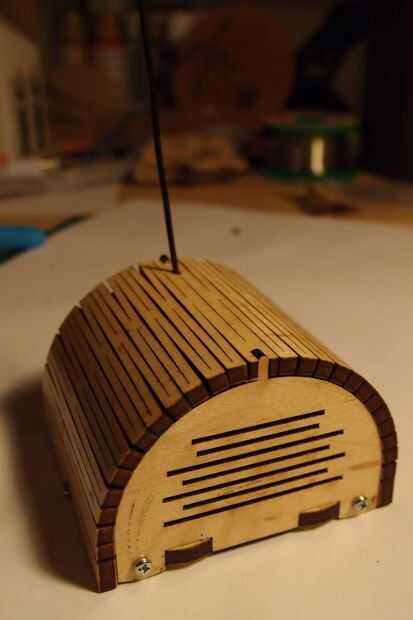

[Actualización] Yo ahora he mejorado el diseño (fotografiado) y funciona perfectamente con abedul, así como otras maderas.  Ver el último paso para los archivos de diseño actualizado.

Materiales:

  • ~ capas de laser 3mm o MDF.
  • 6 x 10mm M2 tornillos y tuercas.
  • 1 x nodo de sensor inalámbrico (mina es mi propio diseño pero un amigo mío ha escrito un muy similar, de que la mina se deriva)
  • 1 x cortador láser, usé una hélice de Epilog de 60W.

Los archivos de diseño y código están disponibles en mi github.
