Paso 4: Configuración de la cabeza del Robot

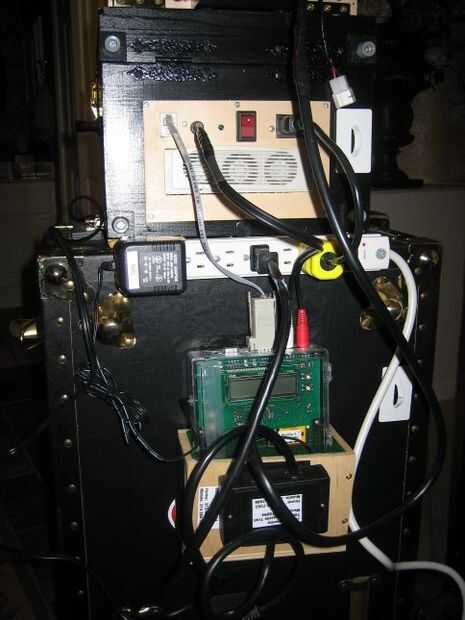

A continuación, conectar una regleta a la parte posterior del tronco. Toda la energía entrante llegará a través de esta franja.
Entonces Fije la unidad RAPU hacia atrás. Un soporte en la caja de madera simplemente se desliza en un soporte que he montado en la parte posterior del tronco. Luego conecte la alimentación RAPU y enchufe el cable en la parte posterior de la caja que contiene las otras fuentes de alimentación y la conexión en serie. Puesto que la comunicación serial utiliza la RAPU sólo utiliza dos hilos, hice mi propio cable de serie de un cable de teléfono antiguo. De esa manera pude usar a un conector de teléfono en lugar de un conector serial de 9 pines y zócalo. Luego está enchufado el cable de audio (Yo utilicé un conector de auriculares estéreo y cable.
A continuación, conectar el cable de alimentación que alimenta todas las fuentes de alimentación en el caso de suministro de energía (es el cable con el conector amarillo). Lo último que hago es conectar el foco y el interruptor del servo de foco, enchufe de la tira de la energía en una y estoy listo para ir!
Cerca de la parte superior derecha de la foto 3 vemos un enchufe blanco colgando hacia abajo. Se trata de una conexión en serie adicional para alimentar un dispositivo de animatronic 2 º (como el pequeño en el video). Sólo usar esto cuando estoy usando un dispositivo 2 º--en caso contrario sólo cuelga en la espalda.

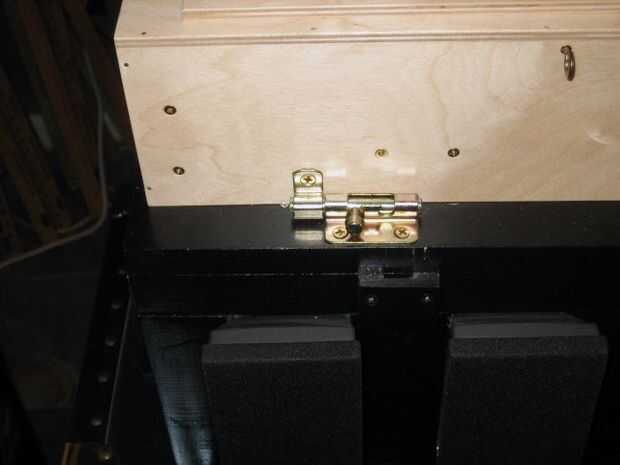

También tengo dos placas de seguridad montados--uno en la caja de alimentación y otro en el tronco. Si tengo que deje la cabeza del robot en un lugar público, usar una cerradura del ordenador portátil para asegurar la unidad.
