Paso 6: El esquema tan importante y cómo construirlo. (versión TO92 pequeña)

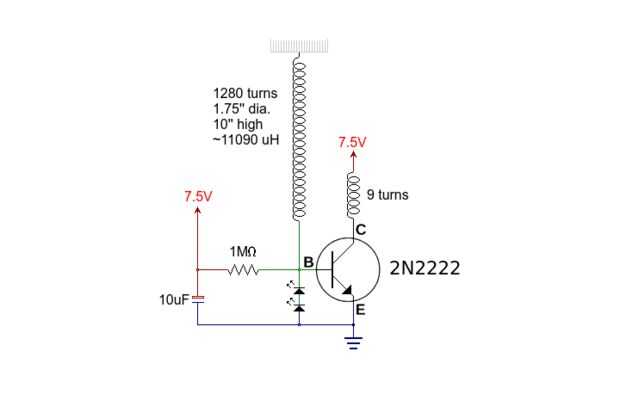

No hay mucho para este circuito. Arriba están todos los gráficos y cuadros. Después de que reúna todos sus materiales, tomar su transistor y alambre para arriba. (Nota, estas instrucciones sólo se aplican a los esquemas se muestra a continuación. NO la versión en video del circuito utilizando un MJE3055T.)
1) conectar el emisor del transistor para el común o tierra.
2) Conecte la base del transistor a un extremo de la resistencia, así como a la parte inferior de la bobina L2. (esto crea la contrarreacción diferenciada, que permite el transistor a oscilar).

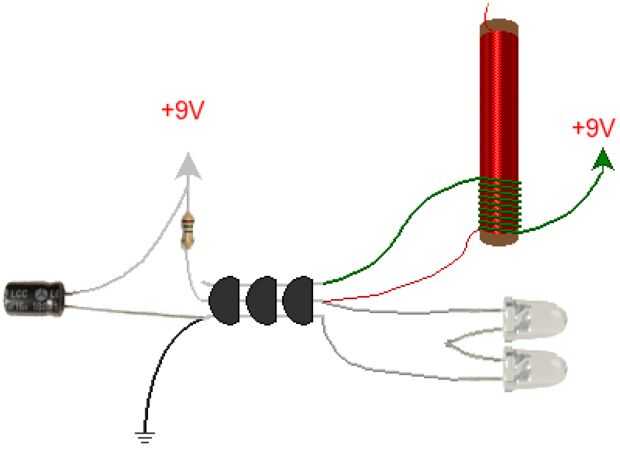

3) esto es un poco complicado. He realizado un gráfico para ilustrar visualmente este paso. Si el devanado de la bobina L1 se ejecuta alrededor de la bobina L2 en la misma dirección, (donde ambos bobina de funcionamiento ya sea en sentido horario o antihorario), a continuación, el extremo más cercano a la parte superior se conecta al colector. Si la bobina va en contra de otro, (uno va alrededor a la izquierda mientras que el otro es hacia la derecha y viceversa) entonces el extremo inferior se conecta con el colector del transistor. Si tienes este incorrecto, puede dañar el transistor. Si no está seguro del momento de aplicar potencia, uso de limitación de corriente o un voltaje suficientemente bajo.
4) Conecte el otro extremo de la L1 en el riel positivo.
5) (opcional) Conecte el extremo negativo del LED a la base. (Están conectados en serie, así que probarlos para asegurarse de que tanto iluminan cuando se conecta a una fuente de alimentación de 6V con resistencia de limitación de corriente). El lado con las crestas planas o más si son LEDs nueva debe quedar el transistor tal que la terminal más cercana a la cresta plana está conectado a la base
6) ahora Conecte el condensador entre el larguero del positivo y negativo. Encontré que el mejor tipo es el condensador electrolítico más grande que puede fuente, una película de alto valor o tapa de cerámica. Ahora se hace el circuito, haga clic en el siguiente paso para la prueba y solución de problemas.
