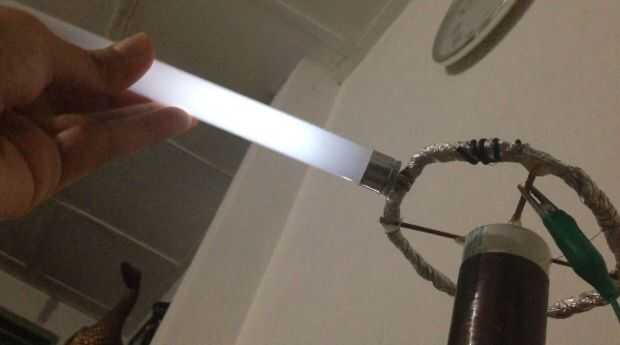

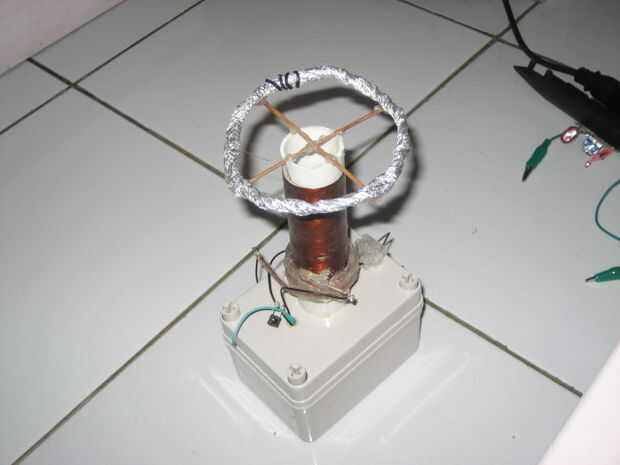

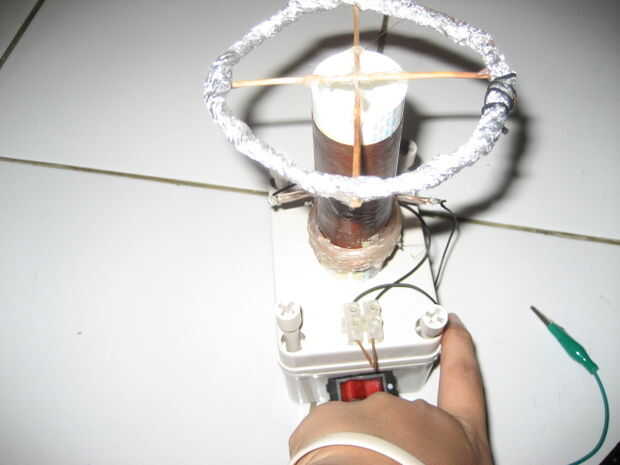

Tesla Coil (Lit a lamp wirelessly)

Homemade mini Tesla Coil. Es mini pero puedo encendí una lámpara fluorescente

Lo que usted necesita
1. imán de alambre 0.2mm
2. tubo de PVC
3. Alumunium hoja
4. mágico twist tie
5. pegar (como palito de helado u otro palo)
6. pegamento pistola
7. soldadura
8. Fly swatter
9. claro escudo
10. destornillador
11. Reguler alambre
12. cable de altavoz de
13. la lata
14. papel de lija
15. la cinta Scotch
16. tijeras
17. regleta
18. cuadro proyecto
19. grueso del alambre
20. Fluorecent lámpara

Paso a paso (con fotos de cada paso) (no parte de pic 4)

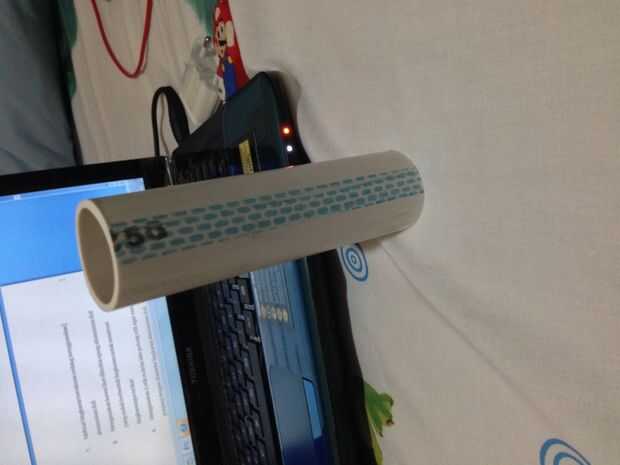

Corte el PVC 7 cm

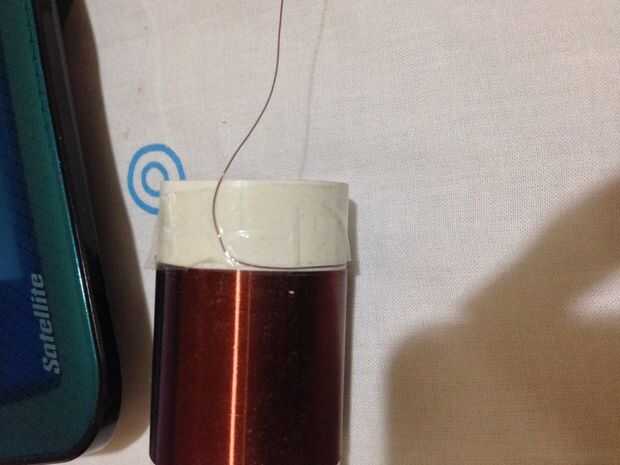

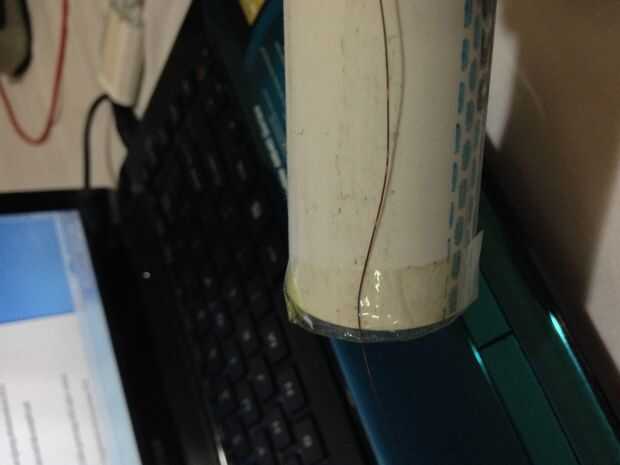

2. el alambre del imán en la parte superior del PVC de la cinta

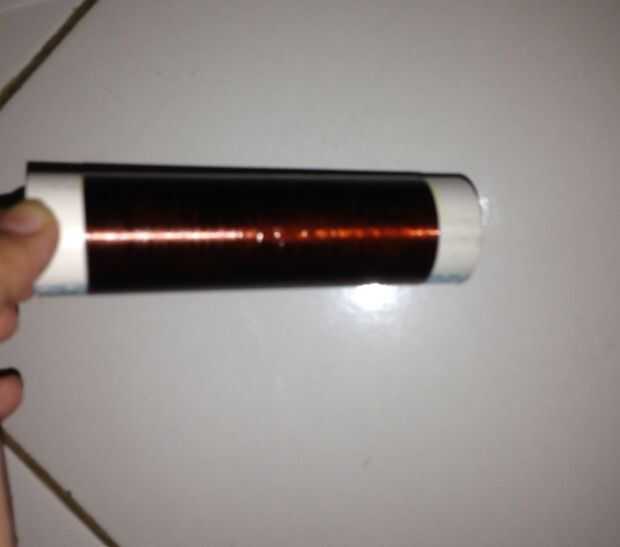

3. ronda el alambre del imán, pero mantener un espacio vacío de 1 cm en la parte superior e inferior de PVC
4. el final del alambre del imán en la parte inferior del PVC de la cinta

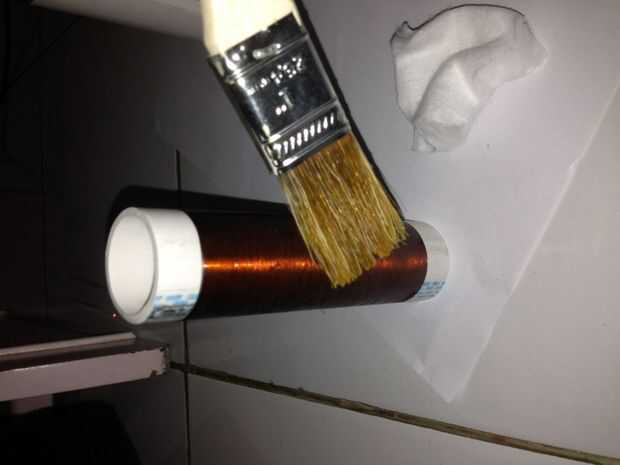

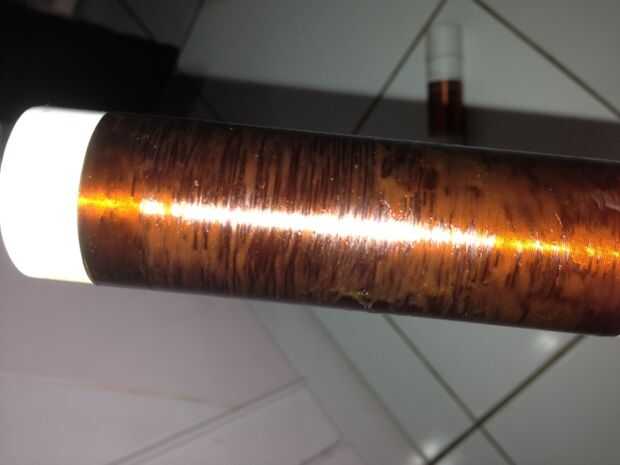

5. Recubra el alambre del imán con capa transparente
6. Espere hasta que seque

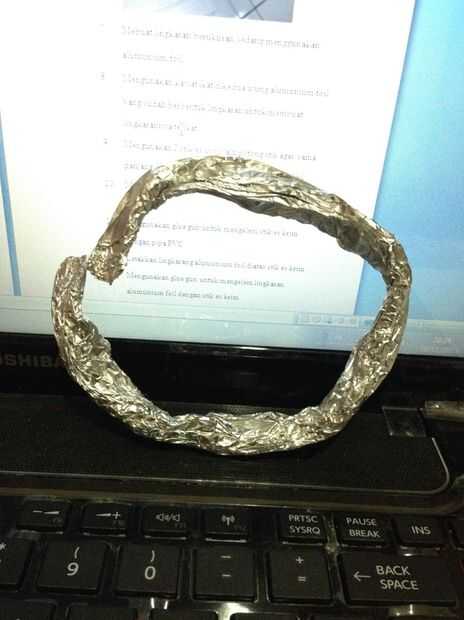

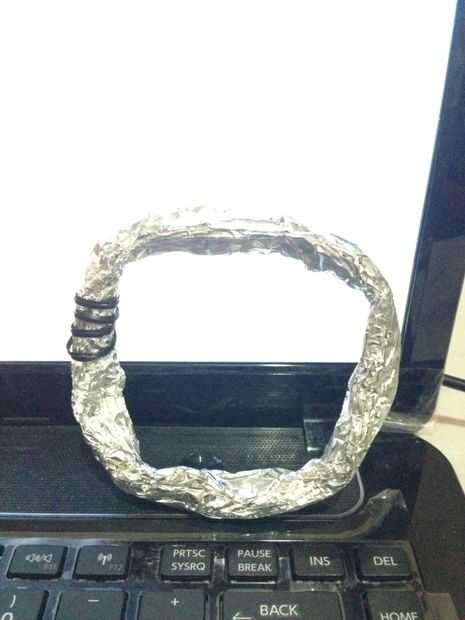

7. Haga un círculo o un donut con hoja alumunium
8. Utilice el toque mágico para atar ambos extremos de la hoja del alumunium

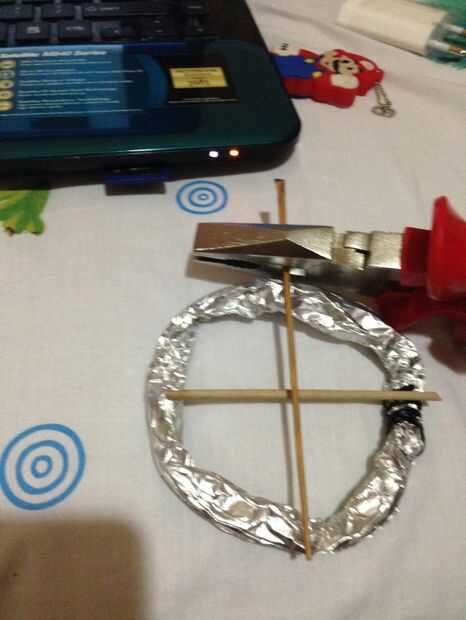

9. usar 2 palos y cortarlo del mismo tamaño del diámetro de la dona

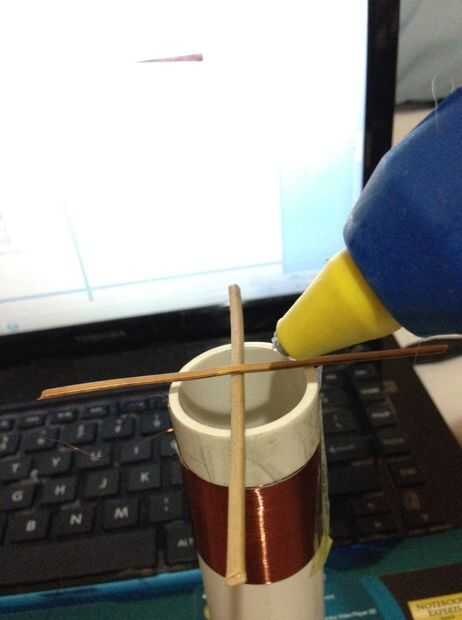

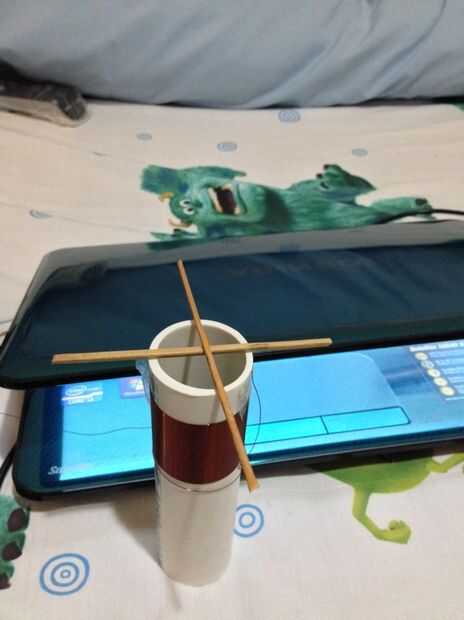

10. poner los palillos en la parte superior del PVC
11. use pistola de pegamento para pegarla

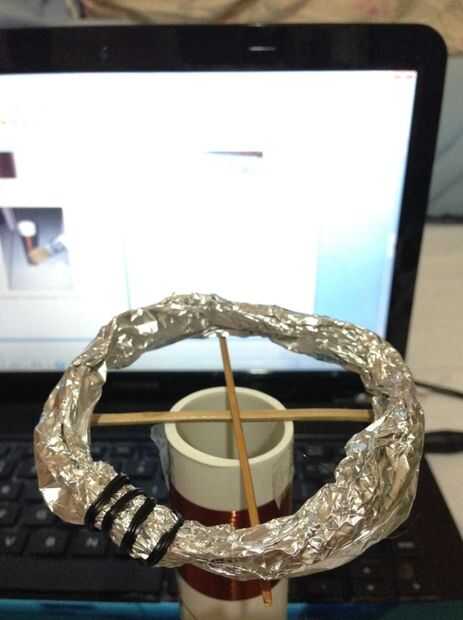

12. Ponga el donut encima de los palos

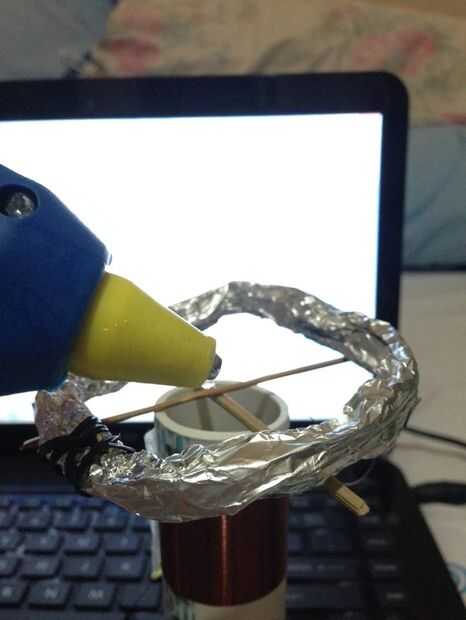

13. Utilice una pistola de pegamento para encolarla

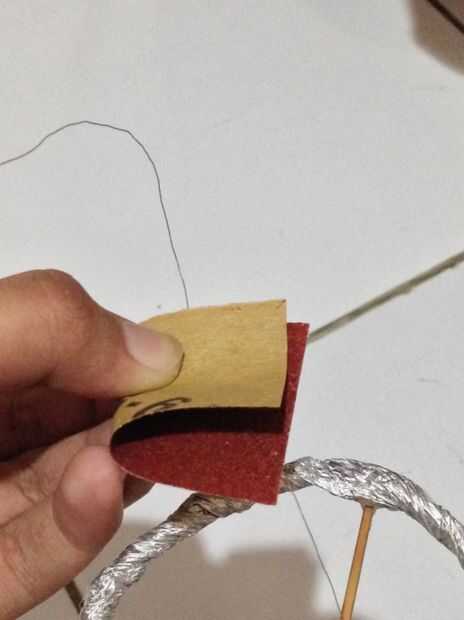

14. papel de lija el extremo restante del cable del imán superior

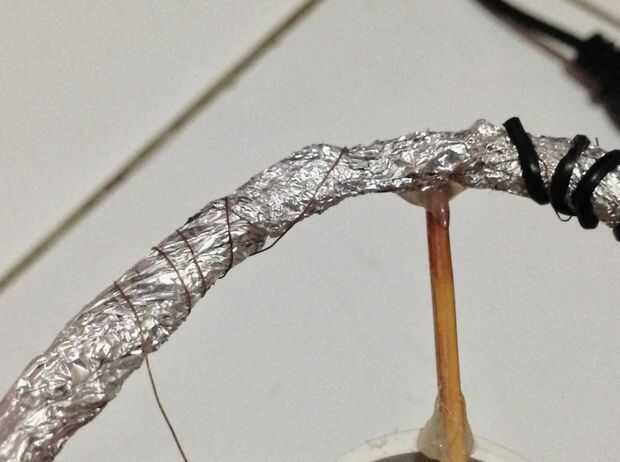

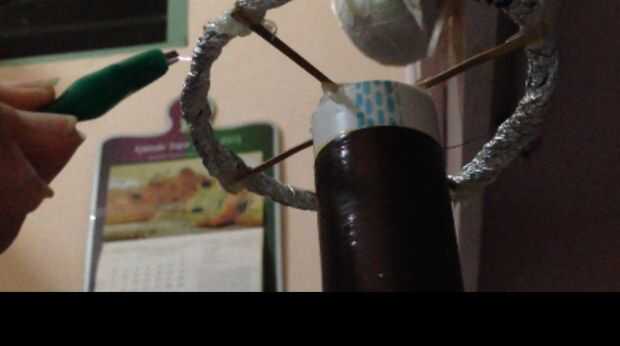

15. redondo del alambre del imán lijadas a la dona varias veces

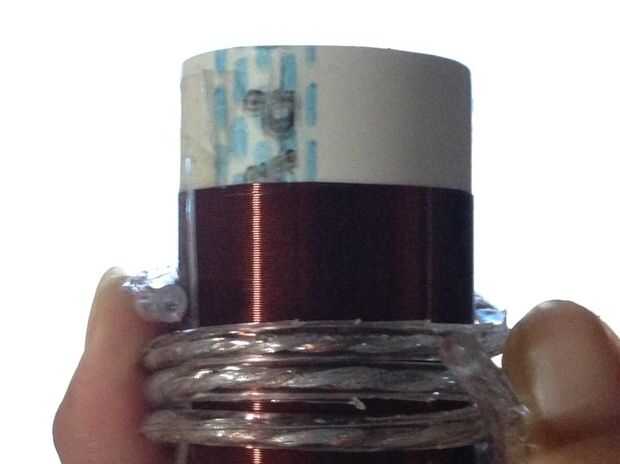

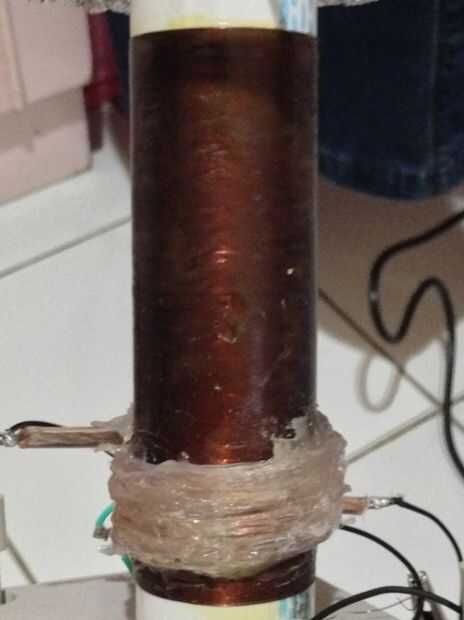

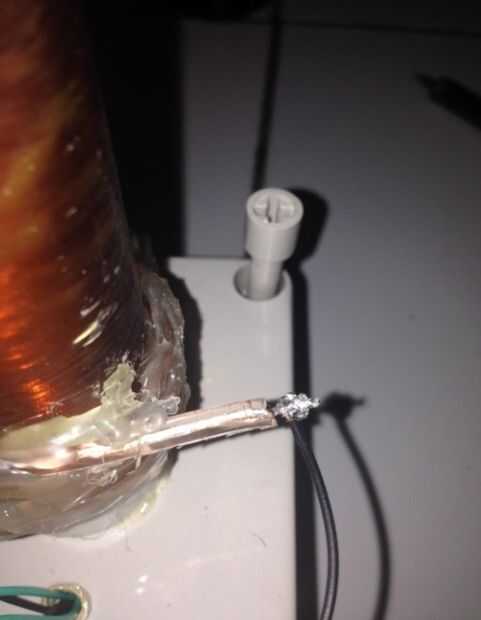

16. redondo el cable del altavoz en la parte inferior del PVC
17. use pistola de pegamento para pegarla

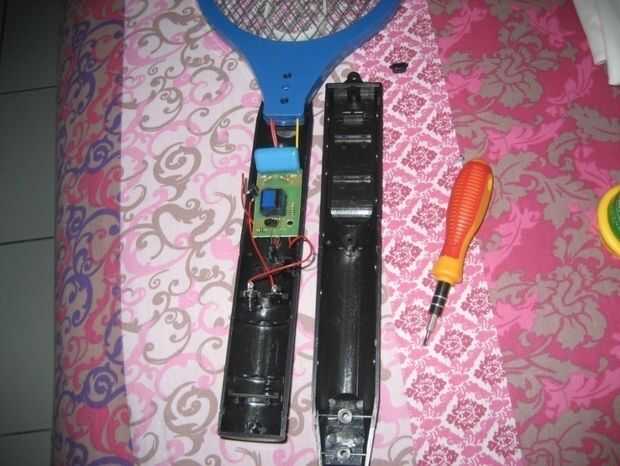

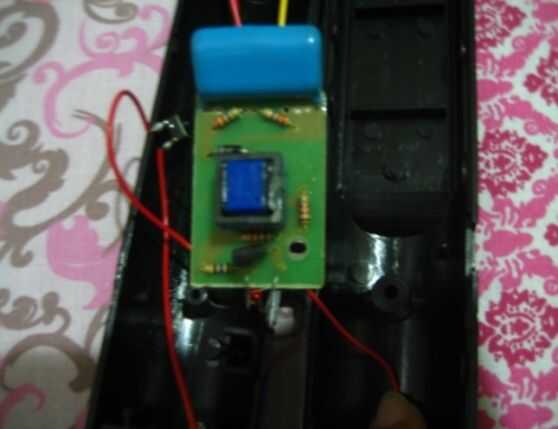

18. abrir el flysquatter con destornillador

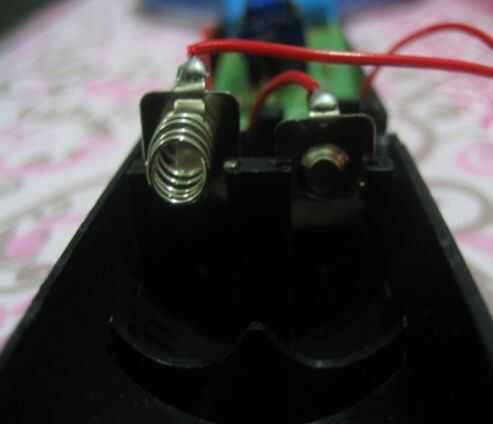

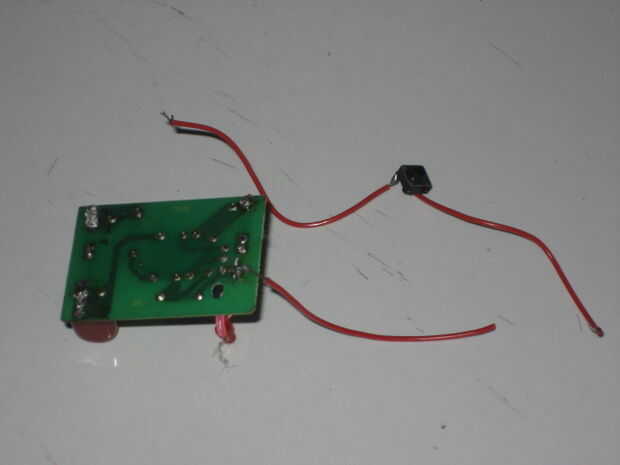

19. onlu necesita la Junta y el soporte de la batería (2 fotos)

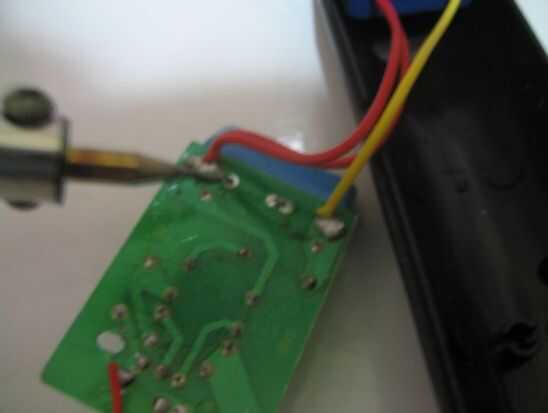

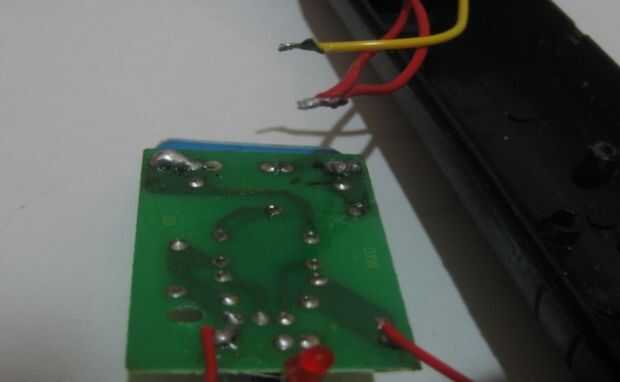

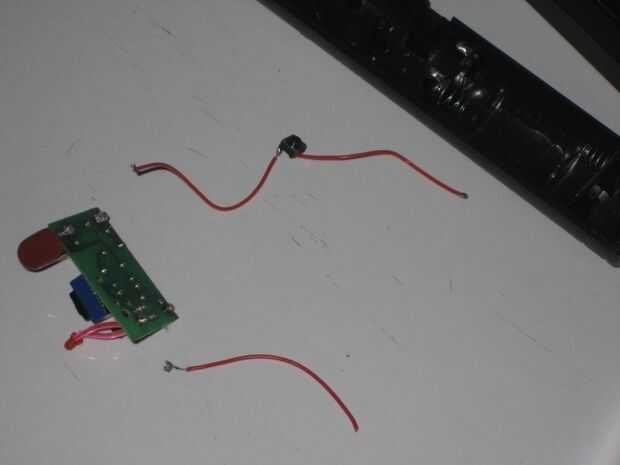

20. quitar los 2 cables que conectar la placa y el soporte de la batería (2 fotos)

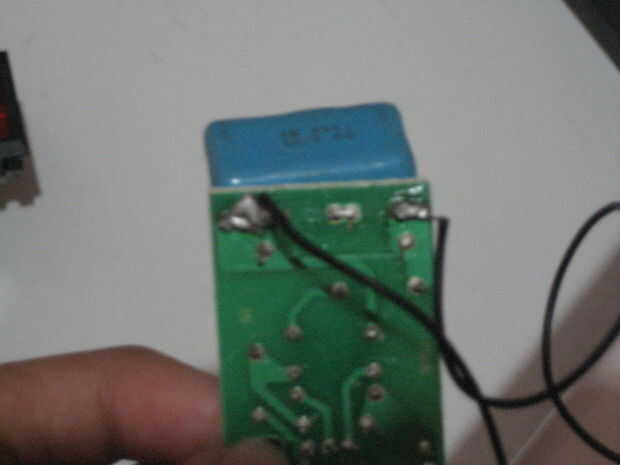

21. Vuelva a colocar los cables quitados con conductores más nuevos (negro)
22. Retire un cable que conecta el interruptor y el tablero
23. Retire un cable que conecta el portapilas y el interruptor. También Quite el alambre que conecta lo battry y la Junta

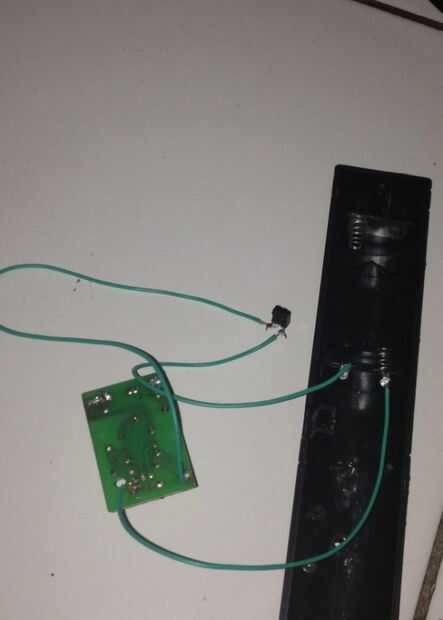

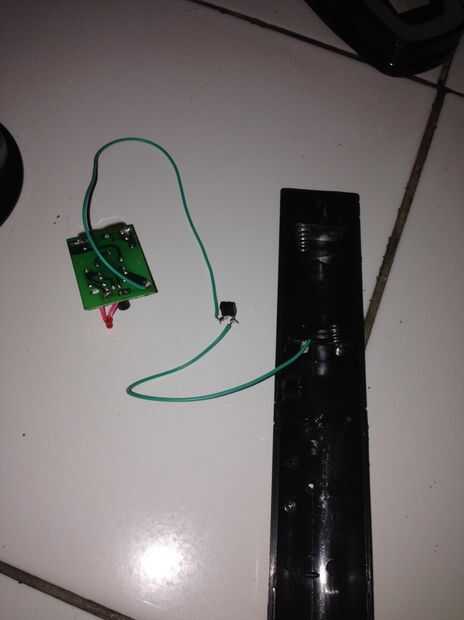

24. Vuelva a colocar los cables quitados con los nuevos cables más largos.  (verde)
25. Vuelva a colocar un cable que conecta la placa y el soporte de la batería (verde)

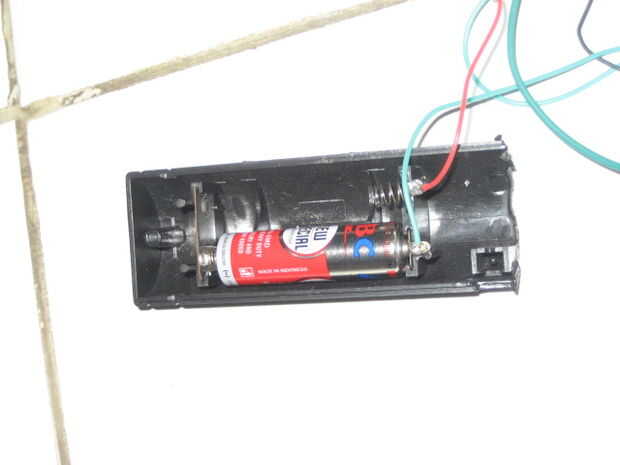

26. Corte el soporte de la batería más pequeña posible

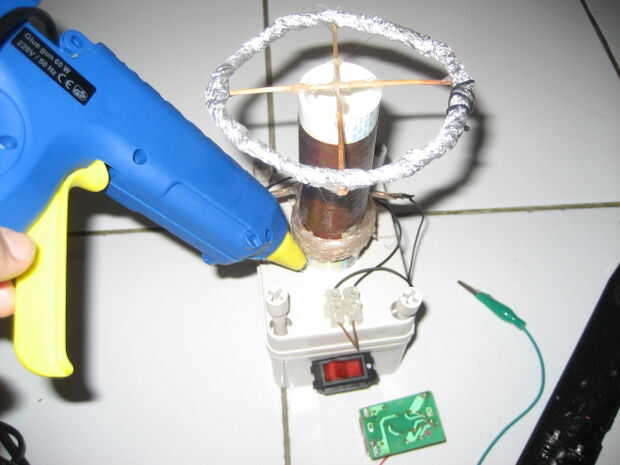

27. Utilice el cuadro de proyecto como la base de la bobina de tesla
28. pegue el ontop de bobina de tesla de la caja del proyecto

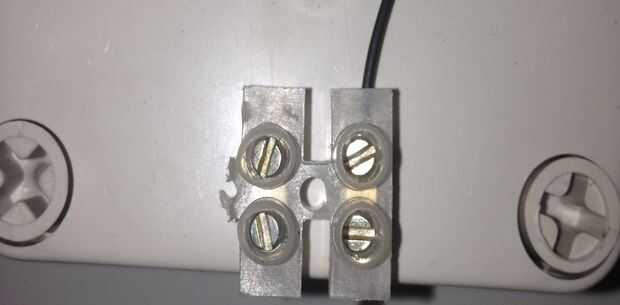

29. Pegue una regleta de 2 x 2

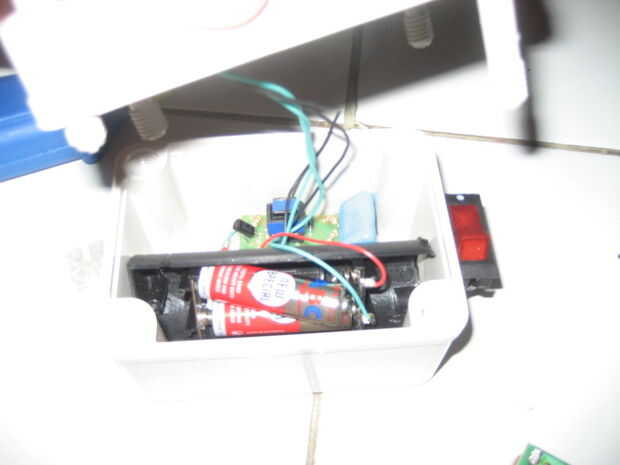

30. poner la placa y el soporte de la batería en la caja del proyecto

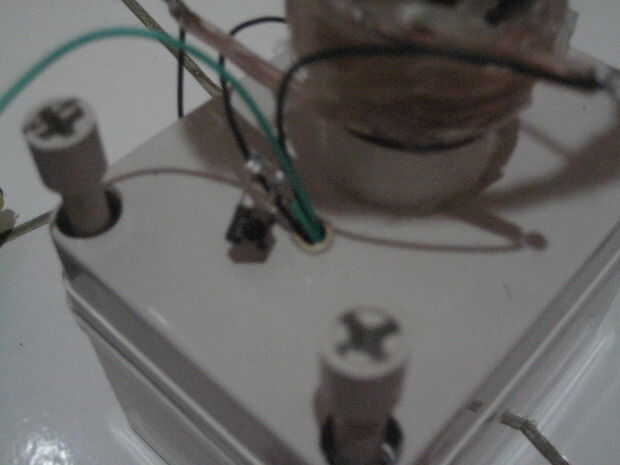

31. hacer un pequeño agujero para cables pasar por

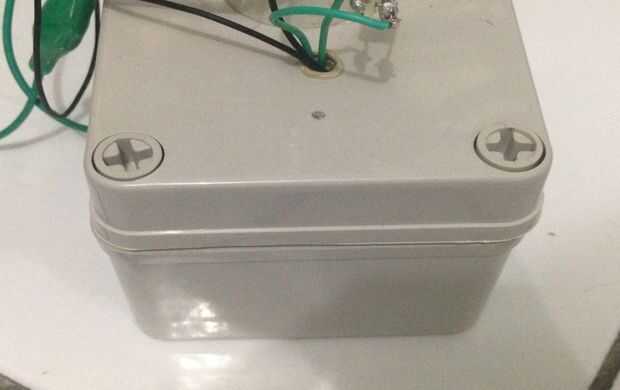

32. Cierre el cuadro de proyecto

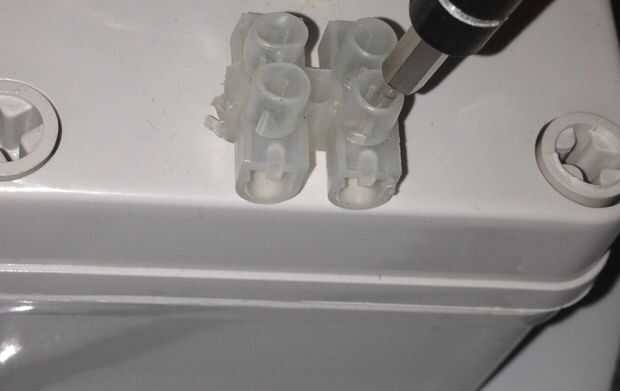

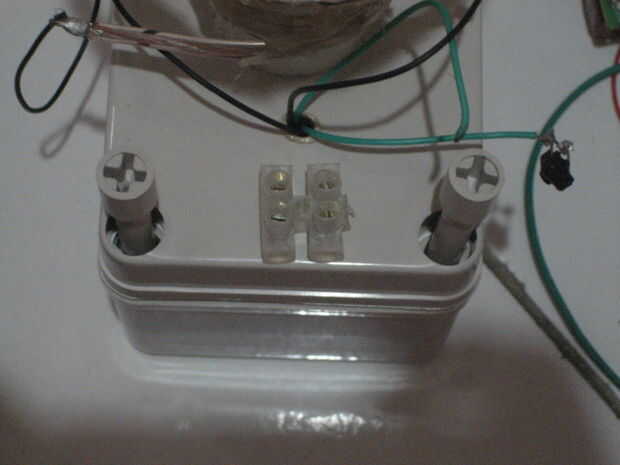

33. abrir todo el tornillo de la regleta

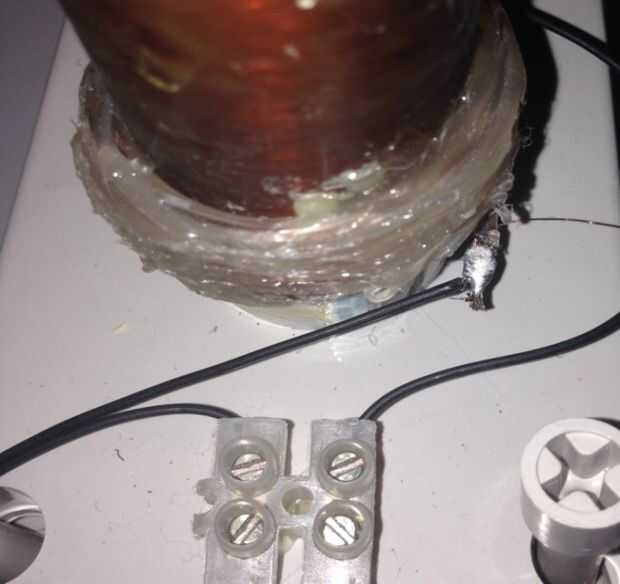

34. poner un cable (negro) en uno de los agujero de la regleta y luego con un destornillador para bloquearlo
35. usando una soldadura para conectar el otro cable (negro) con el extremo del cable del altavoz
36. Conecte el extremo del nuevo cable (negro) con el otro extremo del cable del altavoz. Y poner el otro extremo del cable nuevo (negro) a la restante franja teriminal y luego bloquearla.

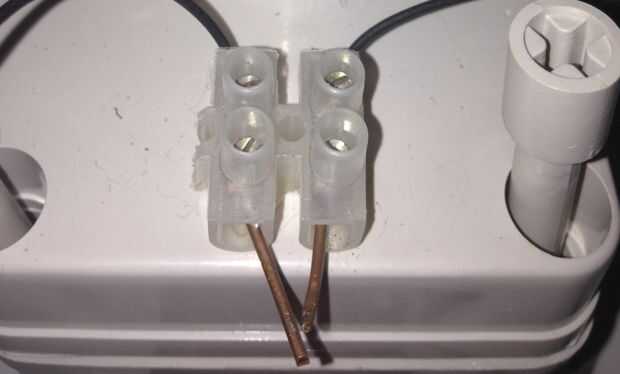

37. colocar 2 alambres gruesos en la parte delantera de la regleta de conexiones y luego bloquearla.

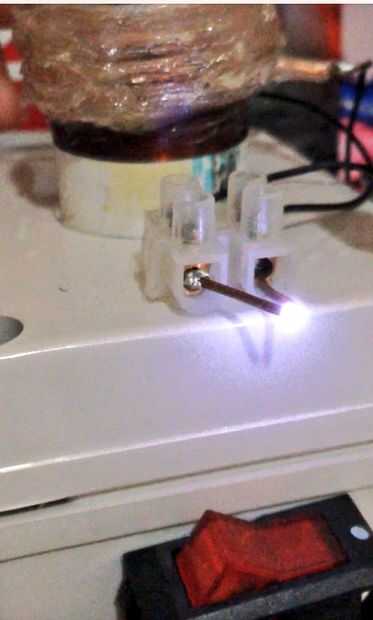

38. Ajuste los alambres gruesos para que de la punta están muy cercanas pero no se tocan. (sin imagen)

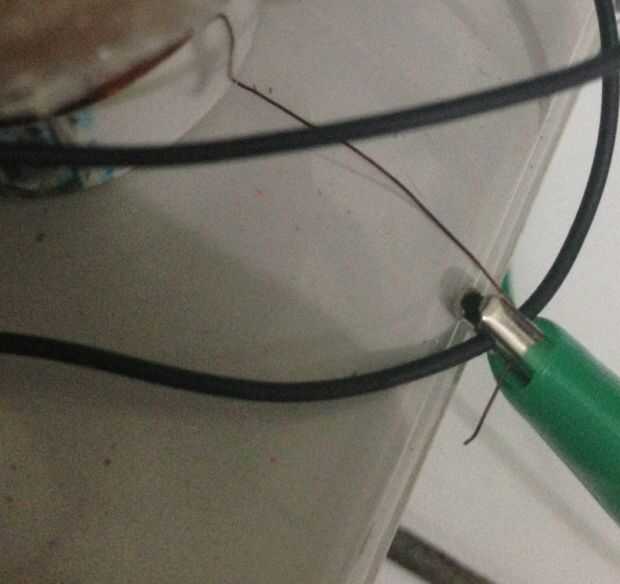

39. Conecte el alambre del imán inferior a tierra
