Paso 16: Montaje Final
Bien, ahora debe tener un tubo de metal realmente lujo entre 10" a 15" de largo. Tal vez 20" a 22" si decidido le quería un tipo de sable de luz de Darth Maul. La longitud más común tiende a flotar alrededor de 11.5".
También tiene una "hoja" de plástico.
Y por último pero no menos importante un montón de piezas de electrónica - LED, circuitos, puck, batería, interruptor, altavoz, LED de baja potencia.
Oh y el alambre. Un carrete de la misma. preferiblemente de dos colores.

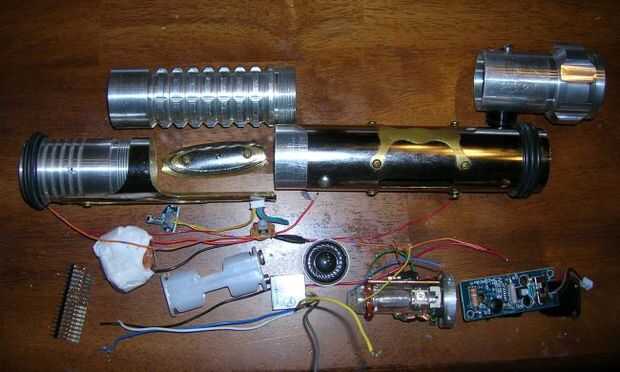

Bueno, todos los ponen en su mesa de trabajo como la imagen de arriba y medir los cables. Recuerde que el espacio es una prima dentro de estas empuñaduras y alambre extra un poco aquí y allá se tiende a comer todo ese espacio.
Donde tiene sentido, seguir adelante y de la soldadura de piezas y los cables conjuntamente.
Cuando no tiene sentido tener piezas soldadas permanentemente juntos, utilice conectores macho y hembra correspondientes. Utilice un conector tan pequeño como usted puede encontrar. He utilizado pernos encabezado masculinos y femeninos como estos:
http://www.Sparkfun.com/Commerce/product_info.php?products_id=553
~ ~ ~ A PRUEBA PRIMERO!!!!!! ~~~~~~~~~~~
Mientras que la electrónica está fuera de la empuñadura, conectar todas las piezas y encienda. ¿Se enciende para arriba? ¿Allí es el sonido que sale del altavoz? ¿Sí?
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
OK, ahora viene la parte más frustrante...
Desconectar los cables que están en los conectores. Ahora meter todas esas cosas dentro de la empuñadura. Cada sable de luz es diferente. La disposición de los cables, interruptores y electrónica es tan única como impresiones de dedos. Así que yo no puedo realmente decirte cómo hacerlo. Sólo lo cram en allí una u otra manera. A veces es necesario un compromiso, o una parte debe ser abandonado. O tal vez su suerte y hay toneladas de habitación.
Vuelva a conectar los cables.
He construido varios sables de luz y puedo decirles que a pesar de que aprendo mucho de cada compilación, algo que nunca he tenido es un montón de espacio.
Nota: Piezas MHS atornillar entre sí. Ser conscientes de que no se tuerce hasta los cables y rompe puntos de soldadura, tornillo en las partes.
Aprieta los tornillos, pernos, tuercas. Poner en la hoja. Apriete el tornillo de sujeción de la cuchilla. Aguanta la respiración y mueve el dedo en el interruptor de encendido...
POWER ON. :)
Que te diviertas.
ACTUALIZACIÓN 20/11/2010:
Frito accidentalmente una batería de ion de litio en el sable de luz el pasado lunes (16/11/10). Tomé un apart para asegurarse de que el resto de la electrónica estaba bien. Es. (Debo haber tomado fotos). Tiempo total a desmontar en 5 minutos.
En poner de nuevo juntos, me tomó una hora! Tenga en cuenta que este es el sable de luz montado. Tuve un hemostato conecciones en lugar mientras que usaba un alicates de punta para maniobra los conectores y piezas del enchufe juntos. ¡ Que me olvidé de lo que va a lo que tenía tantos los cables todos los sentidos! Gracias a Dios pensé por delante y todo código de colores (todos los cables negativos son de color negros, sensor de choque es los cables naranja, cable de altavoz es de color marrón, los cables del interruptor son el amarillos, etc.)
Mientras trabajaba yo miré a mi esposa y le preguntó "¿por qué me dejas hacer nueces cosas como esto?!" Ella sólo se rió...
Es complicado y es confuso y puede ser frustrante. Solo paso atrás, tomar una respiración profunda y vuelva a intentarlo cuando hayan enfriado.
