Build a Lightsaber (10 / 16 paso)

Paso 10: Electrónica - sable de luz básico, no hay sonido

Basic - No Sound.

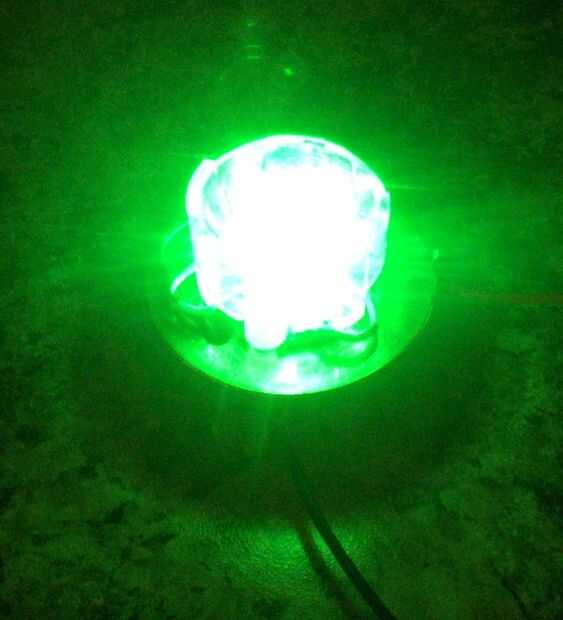

Para los LED de alta potencia tenemos: Luxeon Star de K2, III, V y rebelde; Cree; Seúl.
Hay otros pero dejan a usted para hacer la investigación. LED que usted elija, usted tiene que asegurarse de que se dispone de óptica para que quepan en el espacio muy pequeño dentro del sujetador de la cuchilla.

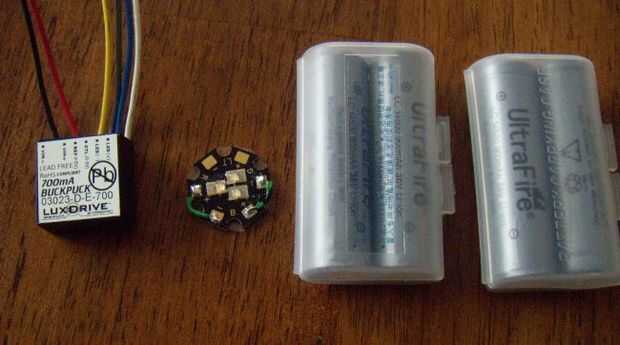

Para el sable de luz básico sin sonido necesitamos el poder más elevado LED, óptica, las baterías, una resistencia o un puck de buck, sostenedor de batería y un interruptor.

Eso es todo. Fácil. Y este método deja mucho espacio dentro de la empuñadura. Espacio que puede ser utilizado para una batería más grande o más tensión. Si usted quiere tener un sable de luz brillante increíblemente brillante, esta sería la mejor manera de lograrlo. "Clase III láser ADVERTENCIA" = brillante superior requisitos de voltaje y amperaje. Además hay administración de calor para cuidar, es decir, más grande disipador de calor. No tener sonido y un altavoz significa más espacio para las baterías y un disipador térmico más grande.

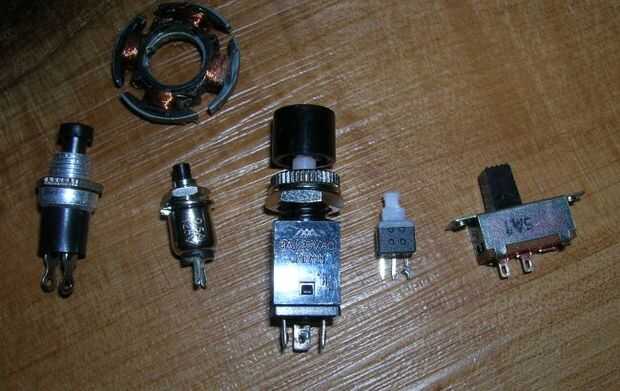

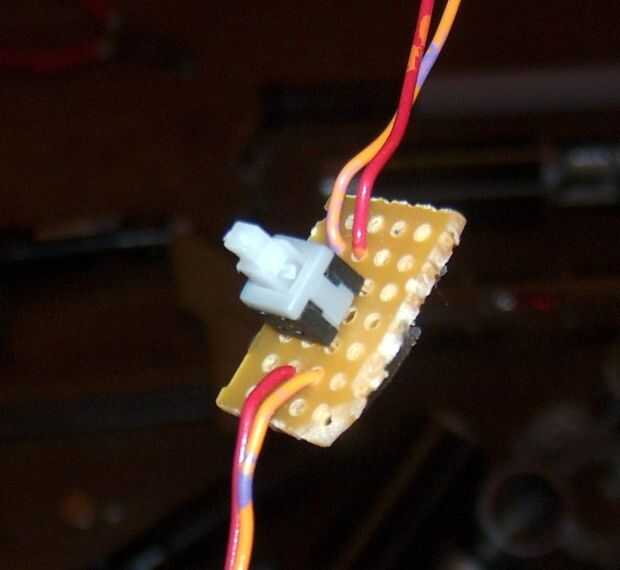

Usted también tiene que encontrar el tipo correcto de interruptor. Para el basic no sonido sable de luz necesita un interruptor que debe ser presionado/volteado/movido a encenderlo y presiona/volteado/movido otra vez para apagarlo. Esto puede ser un slider, alternar, empuje, empuje apagado o bloqueo interruptor. Debe tener en cuenta el tamaño, montaje orificio requisitos, voltaje y amperaje y mirada del interruptor.

Acerca de las opciones de batería:
Una batería estándar de 9 voltios no se va a cortar.  Usted necesita algo decente capacidad (medida en mAh - miliamperios por hora) y el voltaje. La mejor opción sería recargables.
--Tres AA NiMH es una buena opción para alimentar un solo LED. Lo mAh de la batería AA recargable más está por encima de 2000.
--La opción siguiente es un paquete de baterías para controles remotos RC y armas del airsoft. Estos también tiende a ser tecnología NiMH y pueden adquirirse en diferentes configuraciones de tamaño de mAh de voltaje. Utilizando una batería significa que usted puede instalar un puerto de recarga en tu sable de luz y sólo tiene que conectar su sable a un cargador para recargar.
--La más nueva tecnología es de iones de litio (Li-Ion). Pack de baterías de iones de litio mucho la densidad de energía en un pequeño espacio, lo que significa 1 tamaño AA batería del Li-Ion pone hacia fuera el mismo voltaje como 3 INSALUD AA conectado en serie (3.6v). Así que usted puede salir con comprar una batería para LED de potencia 1. Esto simplifica mucho el cableado y ahorra espacio. La cosa a destacar en los batería del Li-Ion es que son muy sensibles a la sobrecarga y la descarga. Sobrecargar un Li-Ion y tienden a explotar en una bola de fuego. Overdischarge una batería de iones de litio y no se cobra nunca otra vez. Hay circuitos cargadores y protecciones especiales utilizados para evitar que ambos casos. A menudo veces el circuito está construido en la batería. Tamaños de la batería del Li-Ion se designan por su diámetro y la longitud en milímetros. Un tamaño 16340 significa que la batería es 16mm de diámetro y 34mm de largo (quitar un cero que se arrastra - gracias para la captura de ese Dr. dB). Un 14500 es igual en tamaño a una batería AA (14 mm x 50 mm).

Control de corriente:
Para controlar la corriente que va en el LED que tenemos dos métodos. 1) tienen una resistencia entre el LED y la batería. 2) Utilice un Puck de Buck.

Si vas al método de limitación actual RESISTOR, debe calcular la resistencia necesaria para limitar la corriente que va en el LED. Haz esto mal y tampoco te luz débil o un LED frito.

Vaya a este sitio para calcular la resistencia correcta:
http://ledz.com/?p=ZZ.LED.resistor.Calculator

Si vas el método BUCKPUCK, entonces solo necesita comprar el buckpuck que viene más cercano a la mA de su LED. Buckpucks vienen en 350mA y 700mA 1000 mA. El 350 casi nunca es utilizado en nuestro hobby. Otra vez, mira el mA típico de su elegido LED y emparejarlo como cerca de una de las buckpucks arriba.

Las espadas de nivel superiores se basan en los principios en esta página de LED, limitador corriente, interruptor y la batería.
