Build a Lightsaber (9 / 16 paso)

Paso 9: Los organos electrónicos

¿
Brillante como usted quiere? ¿Quieres sonido? ¿Por qué algunas cosas extra como la electrónica falsa, cristal, motor de retroalimentación o acento LEDs? Esto es cuando puede conseguir costoso.

Vamos a descomponer en los siguientes pasos:
* Básico sin sonido
* Básico con control avanzado de LED
* Básico con sonido
* Nivel medio (con sonido)
* Alto nivel (con sonido)
* Premium (con sonido personalizables y reproductor de MP3!)

Para mi ejemplo fui con tres (3)!!! Los rebeldes montan en una estrella tan cerca como sea posible. Todos son verdes. Esto fue adquirido a Xwingband que ha hecho una inversión para poder producir estos LEDs montado personalizado de rebelde. Desarrollado por buck un disco y tres baterías de ion-litio. Cada rebelde creo que pone hacia fuera el lumen 130 en 700 mAmp. Tengo tres creo que soy más de 300 Lumen. Más luz es igual a hoja más brillante. me han dicho que mi hoja me duele los ojos cuando lo miras demasiado.

Un cuarto del Li-ion batería se utiliza para alimentar las luces de tablero y acento sonido. El sonido es de un tablero de 616. Hay una cámara de cristal y un motor de retroalimentación.

Aquí es la electrónica funciona como fuera de la empuñadura:

Tratar de conseguir como mucho especificaciones en el LED que desea utilizar. Un buen ejemplo para comenzar es aquí: http://www.philipslumileds.com/products/luxeonk2

Lea la hoja de datos. Cosas importantes a saber sobre los LEDS son:
1. mínima, normal, máxima tensión.
2. mínimo, normal y máximo amperaje
3. potencia en lúmenes mínimo, normal y máximo amperaje
4. requisitos de gestión térmica
5. tamaño y métodos de montaje.

Tenga en cuenta que el blanco, azul y verde toman una mayor tensión de rojo, amarillo y ámbar.
También tenga en cuenta que LEDs responden más a la corriente que el voltaje. La alimentación de tu LED con corriente (miliamperios) tan cerca de lo que dice la hoja de datos proporcionará un rendimiento más óptimo.

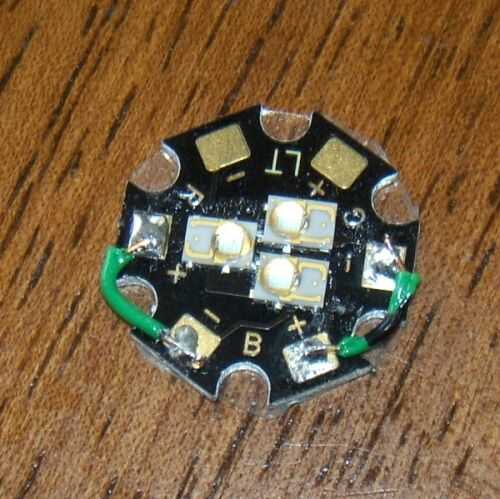

Cuadro 1 demuestra mi 3 rebeldes montados en una estrella. Además el reto de cómo encender estas bestia tenía una solución para la óptica. Xwingband proporciona la solución de montaje de los emisores LED tan cerca como sea posible entre sí y proporcionando un colimador con una abertura lo suficientemente grande debajo para abarcar casi todos los 3 rebeldes.

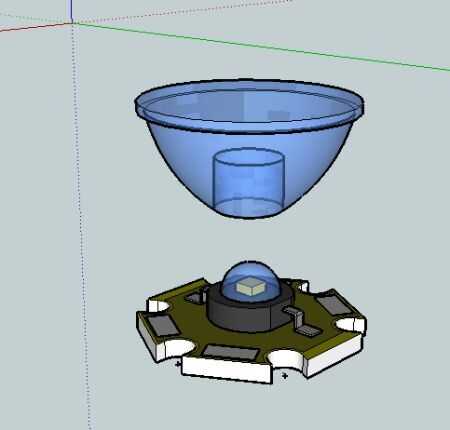

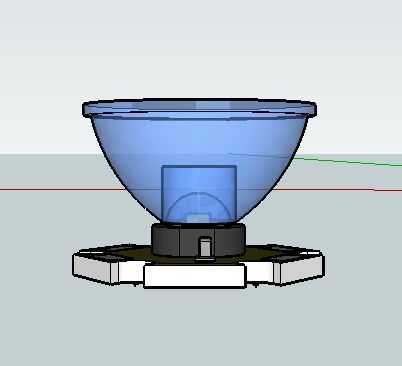

Foto 2 y 3 muestra cómo el lense (colimador) cabrían normalmente en la parte superior una estrella con 1 LED emisor. No se muestra es la óptica que mantiene la lente centrada.
