BRICOLAJE de los auriculares Bluetooth v2.0 (mejorado) (2 / 5 paso)

Paso 2: PCB

Hay muchas maneras de hacer un PCB personalizado en casa. Si eres un entusiasta de la electrónica - que probablemente ya tiene todo a mano. Si no, fácilmente puede comprar todo online, incluyendo productos químicos.

Esta fue la primera vez hice un PCB personalizado, por lo que te puedo decir por experiencia personal que es muy fácil. Todo el proceso toma a más de 40 minutos, así que si te equivocas algo para arriba - siempre puedes empezar desde cero.

Estoy usando método de transferencia de toner, por lo que la lista de herramientas y materiales se compone por consiguiente. Hay muchos tutoriales aquí en instructables sobre la fabricación de PCB personalizado; Me centraré sólo en los momentos críticos de este proceso.

Usted también puede ver mi tutorial detallado sobre este tema:

Fabricación de PCB personalizado para proyectos DIY

HERRAMIENTAS / EQUIPO:

• Impresora láser
• Plancha de ropa
• Soldadura de hierro
• Mecha de soldadura
• Recipiente pequeño de plástico o vidrio
• Pequeño taladro o amoladora

MATERIALES:

• Un solo lado PCB
• Papel brillante (página de la revista es la mejor opción)
• Acetona

Básicamente el proceso consiste en lo siguiente:

1. La disposición del PWB de impresión en papel brillante con impresora láser de BW
2. Coloque la impresión en el espacio objetivo del PCB
3. Poner una hoja de papel en blanco en la parte superior para evitar que varios residuos se pegue a la plancha
4. La tabla de planchar durante unos minutos. Asegúrese de que cubra toda la superficie de la impresión.
   Nota: no presione duro o configurar la temperatura demasiado alta (el toner se funde en ~ 110)! Puede dañar el PCB.

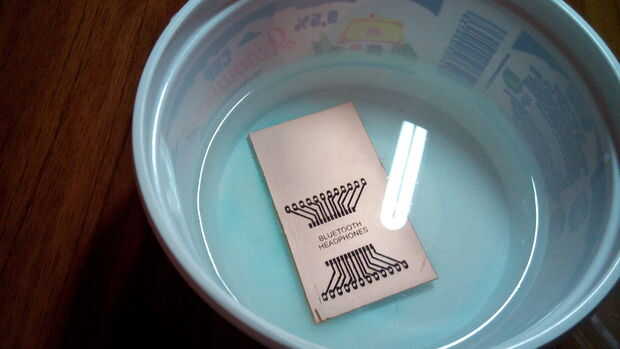

5. Deje que se enfríe durante unos 5 minutos y con cuidado poner la Junta en un baño de agua caliente
6. Despegue el papel. En mi caso revista papel cayó apagado su el propios, que fue muy útil

Una vez que hecho esto puede empezar trabajando en el proceso de grabado. La mayoría de tutoriales trata con cloruro de hierro, porque es barato y fácil de adquirir, pero en mi caso fue más fácil adquirir persulfato de sodio para aproximadamente la mitad del precio ($1,20 para el paquete de 100g). Otra gran ventaja de persulfato de sodio es que proporciona los bordes mejor y es transparente (se puede ver exactamente lo que está sucediendo dentro del baño de aguafuerte).

Antes de empezar - Asegúrese de que todos los caminos en PCB están conectados. Algún pequeño defecto puede solucionarse con un marcador negro fino. Sharpie podría ser un poco demasiado espeso, por lo que la mejor opción para la corrección de trazado fino es un rotulador de 0,4 mm, que se puede conseguir en cualquier tienda de suministros de oficina. De cortocircuito puntos pueden corregirse con una cuchilla XActo, bisturí o una aguja regular.

Disolver 50g de persulfato de sodio en 250ml de water(~40-45C) caliente. Sumerja el PCB. Cocinar hasta que esté listo.

Normalmente el proceso dura unos 20 minutos. Más rápido si tienes una placa calefactora para mantener la temperatura.

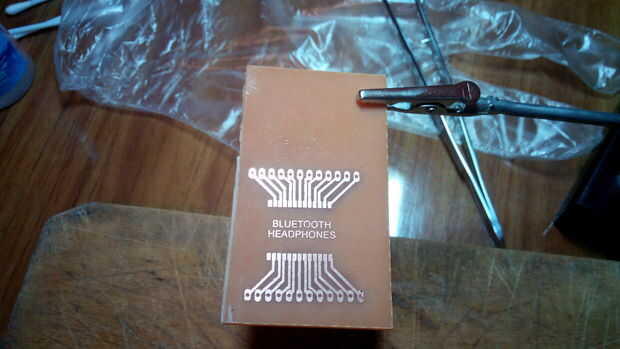

Terminado el grabado puede quitar el toner con acetona y limpiar el PCB luego con una toalla de papel o una servilleta.

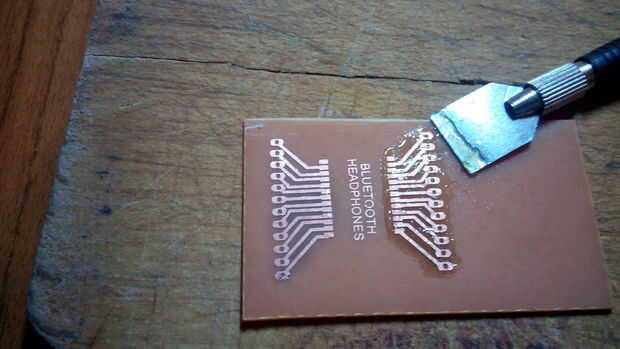

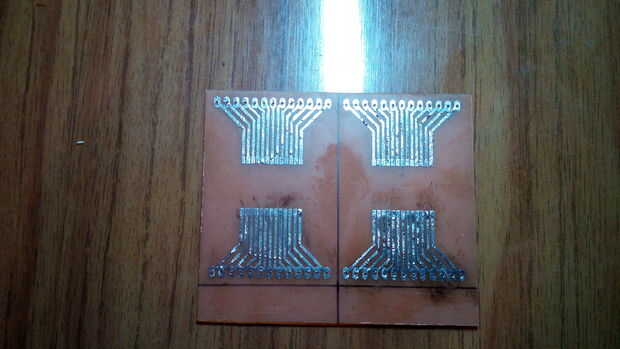

Luego cubra la superficie con fundente y empezar a cubrir las pistas de cobre con soldadura. Mecha de soldadura es muy útil para tareas como estas, ya que permite difundir soldadura uniformemente, sin dejar baches significativos o daños en líneas de cobre delgadas con exceso de calor.

Puede soldar un módulo bluetooth PCB con estación de soldadura o soldador o aire caliente.

Para facilitar las cosas os he adjunto en formato EagleCAD archivos e imprimir PDF de este PCB.
