BRICOLAJE de los auriculares Bluetooth v2.0 (mejorado) (3 / 5 paso)

Paso 3: Instalación de botones de control de volumen

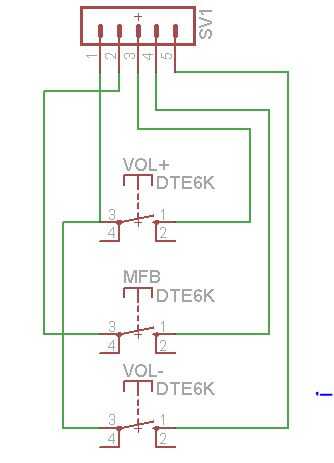

Sitio web Elecfreaks tiene una referencia buena el módulo MD-BLK-SPK sí mismo e incluso tiene un diagrama simple en cómo conectar botones. Eso es lo que vamos a utilizar en nuestro diseño.

Como se puede ver, hay varias configuraciones de botón que podemos utilizar. He decidido hacer una sencilla configuración de 3 botones: VOL +, VOL - y BMF (botón multifunción utilizado para play/pause/mute).

La construcción del sí mismo es muy simple: he usado un pedazo sobrante de tres pulsadores de 7mm y placa de prototipos. Lo único que se necesita prestar atención a es que el volumen y controles de reproducción se activan desde un 1,8 fuente (pin 24) y el botón MFB se conecta a VBAT (pin 12).

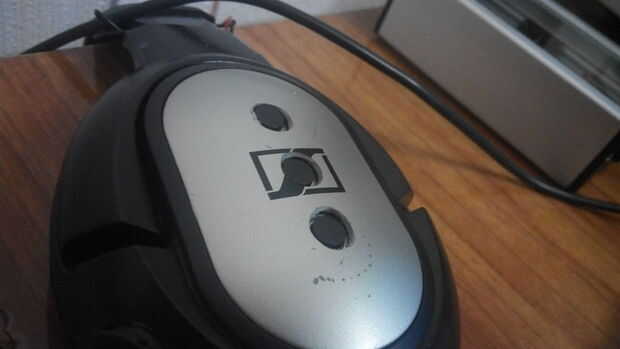

Después de eso tenemos que perforar tres agujeros para que coincida con nuestros botones. El tablero de control está instalado y firmemente pegado a la tapa del auricular. El resultado final se ve en la tercera imagen. Se ve bien, pero están todavía muy lejos de ser hecho.
