Paso 4: Montaje Final

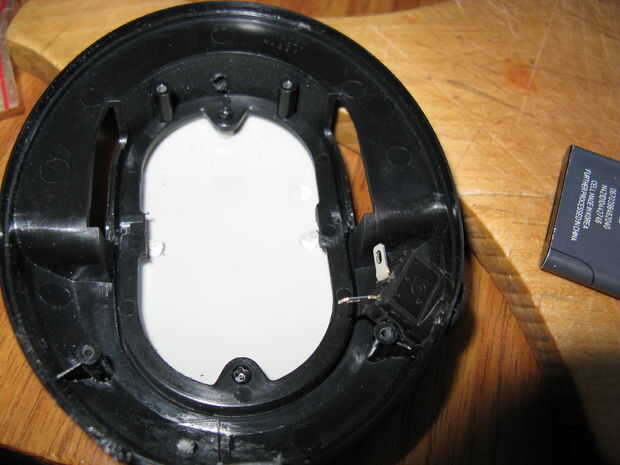

Esta vez, para compensar la diferencia de peso entre los lados izquierdo y derecho he decidido poner una batería con cargador de ion de litio en el auricular izquierdo y el tablero de control con el módulo bluetooth en el derecho. Tirando de los alambres adicionales puede ser agotador, pero tener los auriculares constantemente Deslice hacia un lado durante largas sesiones MMO o una película fresca es mucho más frustrante :)

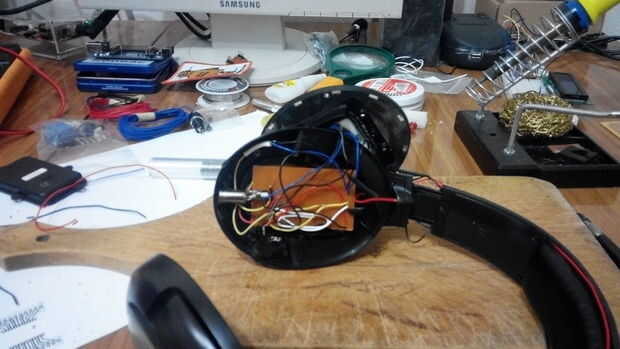

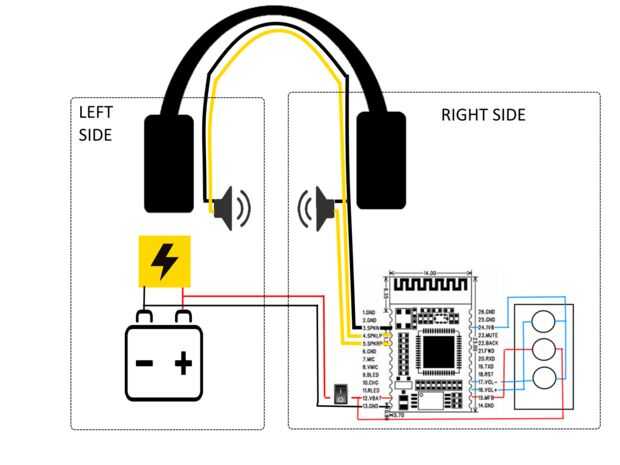

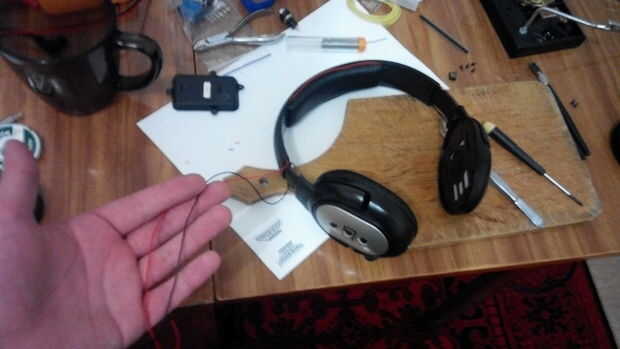

Debido a que esta vez también estamos conectando 3 botones, 2 puertos minijack y un controlador de carga, va a ser un montón de cosas sucediendo dentro de su auricular. Se puede ver un resultado semielaborado en la foto de arriba: se va a poner peor mucho! Es casi imposible hacer un buen fotos o video de este proceso, teniendo en cuenta el tamaño de la zona de trabajo y la cantidad de conexiones que tenemos que hacer, así que voy a incluir un esquema detallado con algunas anotaciones.

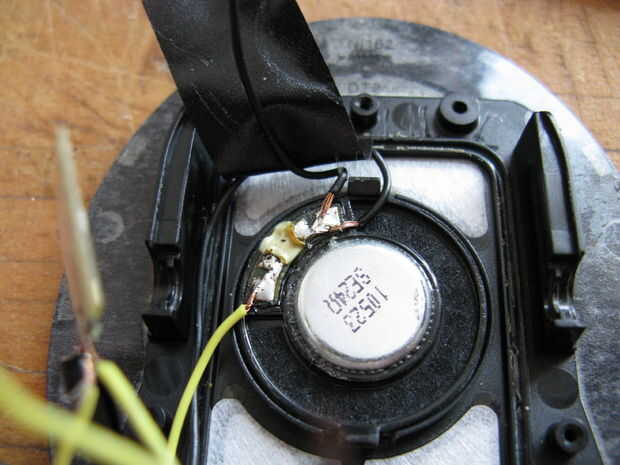

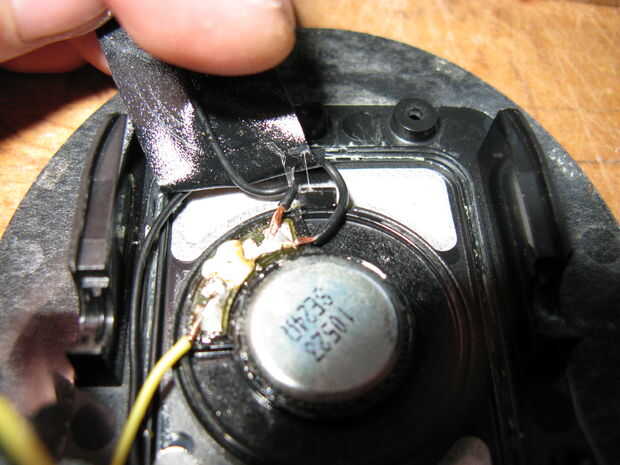

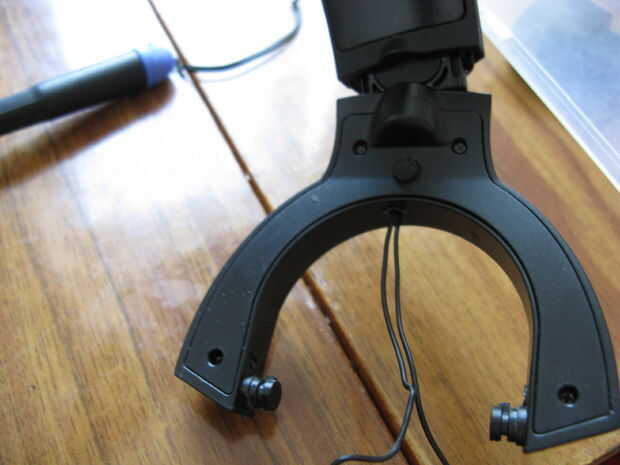

Habrá 2 pares de cables que va de izquierda a derecha: uno para la energía y el otro para el altavoz izquierdo. Opcionalmente puede agregar otro par de cables de un micrófono (si usted está planeando sobre el uso de uno).

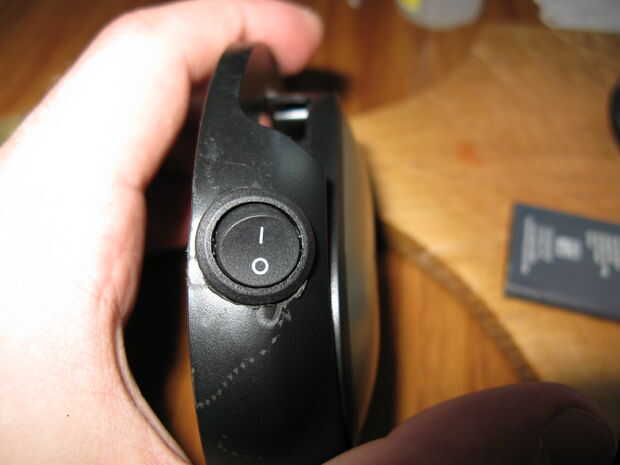

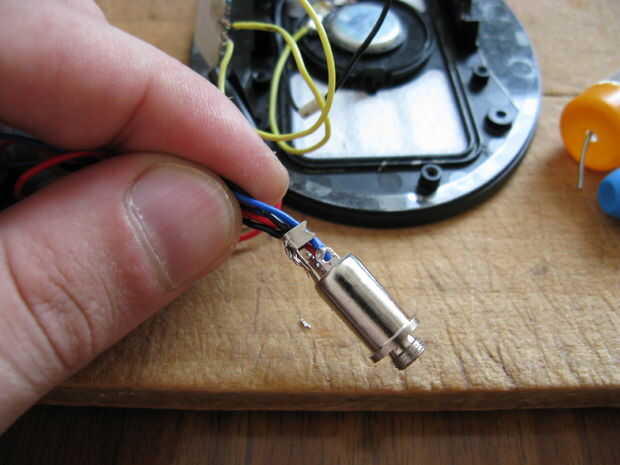

Un minijack para el modo de passive(wired) está conectado directamente a los cables del altavoz, que significa que tienes que desconectar y apagar el interruptor de alimentación antes de la carga (que es una cosa normal para cualquier dispositivo con baterías).
