Paso 1: Paso 1: hacer los brazos individuales
Así que ahora es el momento para sacar los brazos en un pedazo de cartón que se puede encontrar alrededor. Las dimensiones de los tres brazos se aprecia ver en la primera foto.

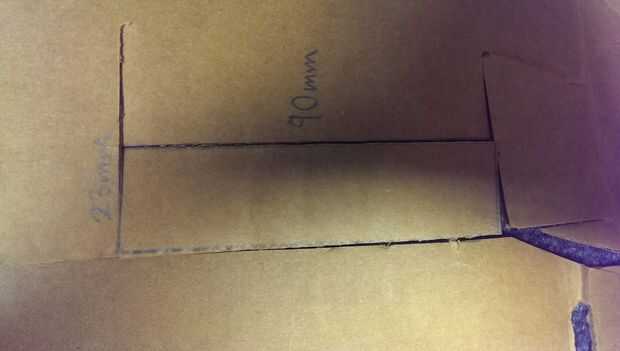

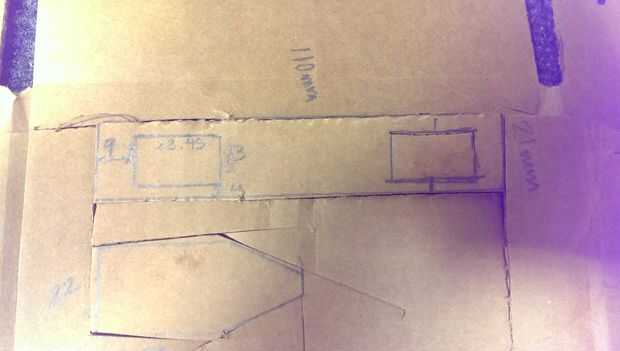

Así que el primer brazo es la de la izquierda. Este brazo tiene una altura de 90mm con una anchura de 23mm. El segundo brazo en el centro con los dos cortes rectangulares en su interior llevará a cabo dos servos. Cada corte interior es ancho con una altura de 23,45 mm 13mm. Los bordes de estos recortes será 5mm del borde externo del brazo entero a la izquierda y derecha. Será también 9mm además de la parte inferior y el borde superior. Estas distancias se aprecia por su color y las flechas. Flechas rojas significan una distancia de 5mm mientras que las flechas verdes una distancia de 9mm. Una cosa que he notado fue que las dimensiones marcadas con flechas rojas eran bastante delgadas que a veces se doblaría el brazo. Por lo que probablemente una anchura global más amplia para el brazo 2 puede ayudar con eso. Sólo asegúrese de que tener el interiores rectángulos centrados.
El brazo final tiene sólo dos dimensiones importantes. El ancho del tercer brazo en la parte inferior es 22mm mientras que la altura de los lados izquierdo y derecho del brazo es de 33mm. Los otros 3 bordes pueden ser cualquier forma o cualquier longitud que usted desea.
Una vez que ha dibujado los brazos hacia fuera en la cartulina, puede utilizar el par de tijeras para cortar hacia fuera. La única sugerencia que tengo aquí es hora de cortar hacia fuera de los rectángulos más pequeños en el segundo brazo debe utilizar una hoja de afeitar. Usando un par de tijeras puede cortar hacia fuera. La hoja de afeitar corta más precisamente y ayuda de corte hacia el borde externo del brazo.
Una sugerencia más sería que el segundo brazo más amplia. Así que en lugar de utilizar un ancho de 23 mm, tratar de ir un poco más grande. La razón de esto es que la distancia entre los rectángulos más pequeños y el borde exterior es muy pequeño con mi primera dimensión. Mi primera dimensión que usé en el video era un ancho de 21mm. Así que la distancia entre los rectángulos y el borde exterior a la izquierda y derecha era sólo de 4mm. Más tarde esto causó el brazo doblar. Así que sugiero utilizar un mayor ancho para el segundo brazo.
