Brazo Robot MeArm - tu Robot - V1.0 (6 / 13 paso)

Paso 6: Construir el centro

Estas piezas unen las secciones izquierdas y derecha. Llamamos la base y el cerdo.

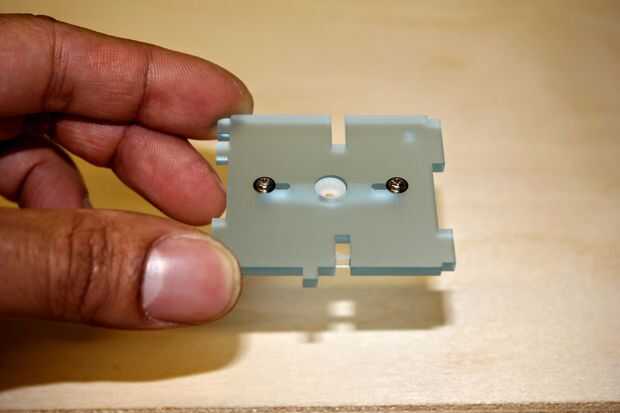

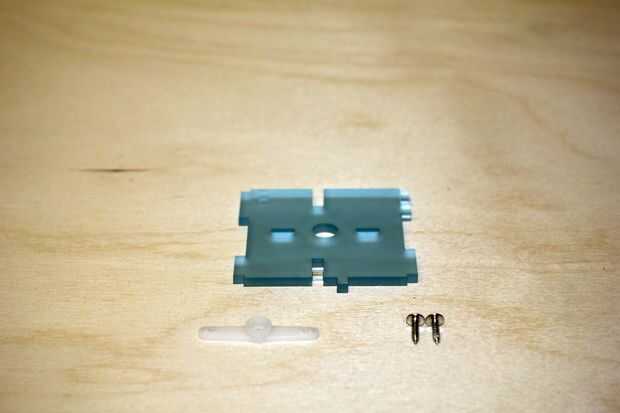

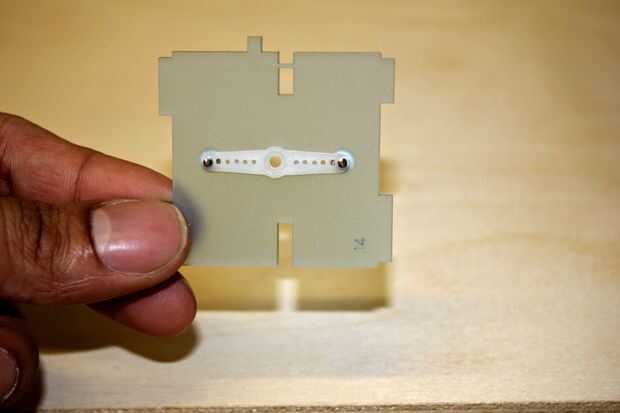

Para la parte de encontrar base #14 y un servo pack de fijaciones. Observando cuidadosamente la orientación Fije el cuerno del servo usando los tornillos afilados. En esta etapa ofrecemos hasta la pieza del lado izquierdo para ver si tienes las cosas la manera derecha alrededor. El Poka-uncir debe mostrar el camino.

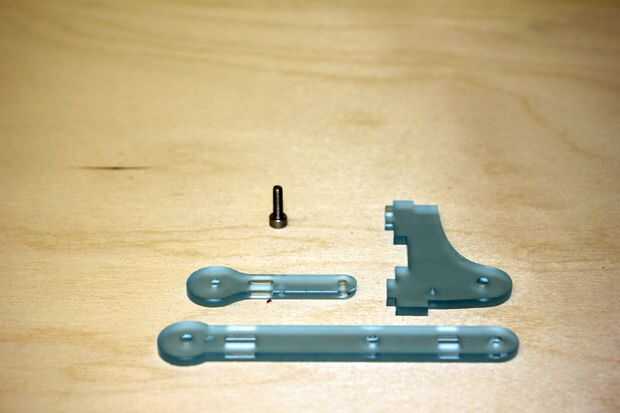

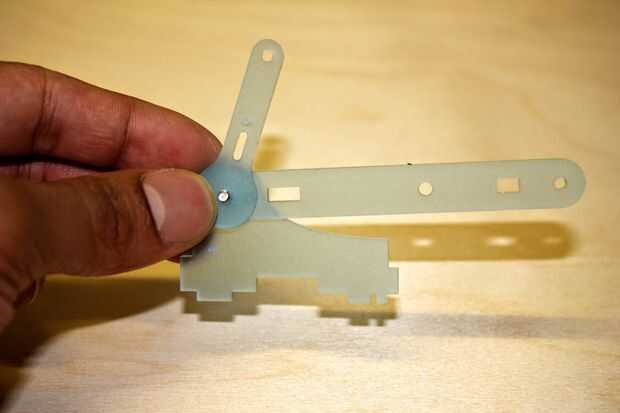

Para el cerdo encontrar piezas #8, #9, #10 y un tornillo de 10mm. Atornillar en el orden indicado, que debe ser #9, #10, #8 con el tornillo desde el lado de la #8 y penetrantes en #9. Lo siento el pedido de que es confuso pero esto sinceramente es la primera vez que he escrito con los números! Es importante que éstos se mueven alrededor del eje (tornillo) en un camino recto y que se mueven libremente. Si no se mueven en un camino recto luego Desenrosque, sosténgalos juntos y coloque otra vez para que sean todos paralelos como puede ser.
