Brazo Robot MeArm - tu Robot - V1.0 (10 / 13 paso)

Paso 10: Antebrazo derecho

A continuación construimos el antebrazo derecho.

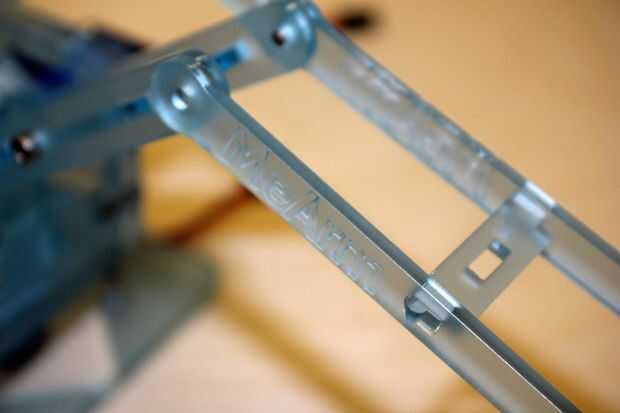

La primera cosa a hacer es gancho parte #18 sobre la parte del antebrazo izquierdo que sólo has conectado y luego en el antebrazo derecho que llamaremos parte #31 ya que parece que no está numerada!

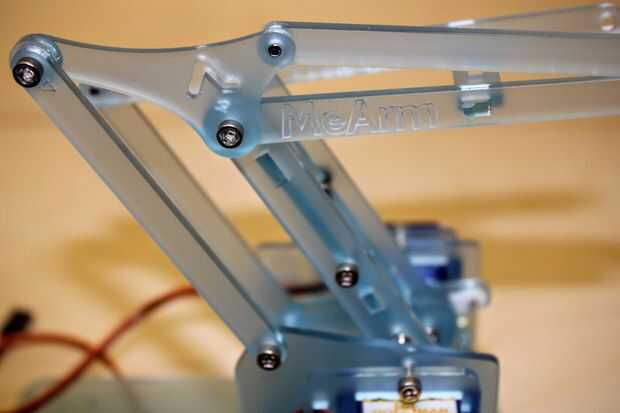

Fije la parte triangular #19 parte #31 y en la parte #13 (el bit que está conectado al servo) con un tornillo de 10mm. No apriete ya que necesitamos todas estas partes se muevan libremente.

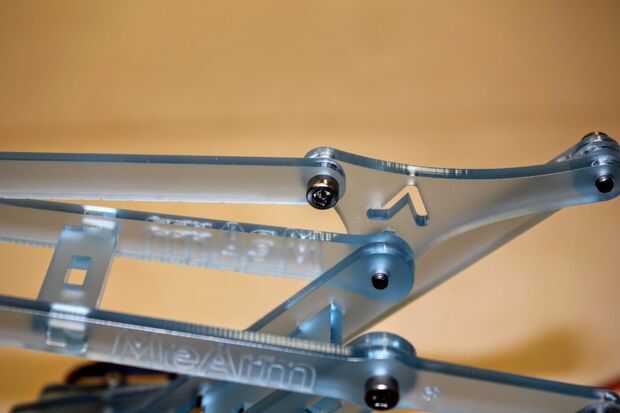

Sujete el respaldo de parte #19 a la parte #17 a la pate derecha, utilice un tornillo de 10mm y se situe en un separador (#20).

Luego conecte la parte final #17 en el interior frontal de la parte #19 con un tornillo de 6mm.
