Boxeo el Teensy 3.1 (3 / 4 paso)

Paso 3: Soldar el LED Bicolor, cristal y Clip de la batería y la cabecera de la mujer

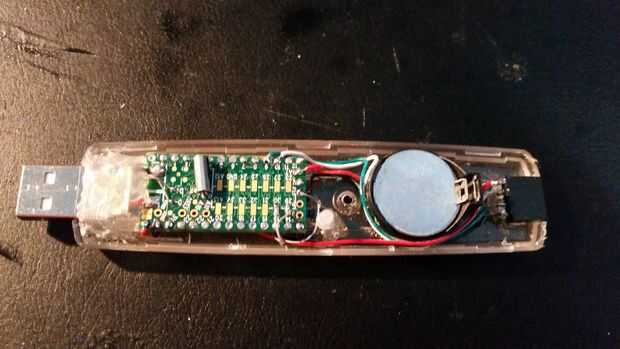

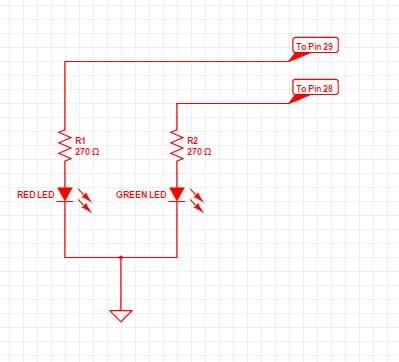

Había soldado una resistencia de 270 ohmios en serie con los pernos de ánodo del LED. Los pernos Teensy apoyan corriente (20 mA máximo) y quería asegurarse de que no debe exceder ese valor. Luego doblar las resistencias y pegado en el piso del recinto y lo hice igual con el Clip de la batería y el jefe del Pin de mujer 4. Con todo firmemente en su lugar, soldado los cables a los pines Teensy como se muestra en la imagen. Por último, había soldado el cristal a la Teensy que podría utilizar el RTC interno. Recuerde poner un pequeño trozo de cinta aislante bajo el cristal o podría cortocircuito pin 3 y pin 4 con su caja metálica.

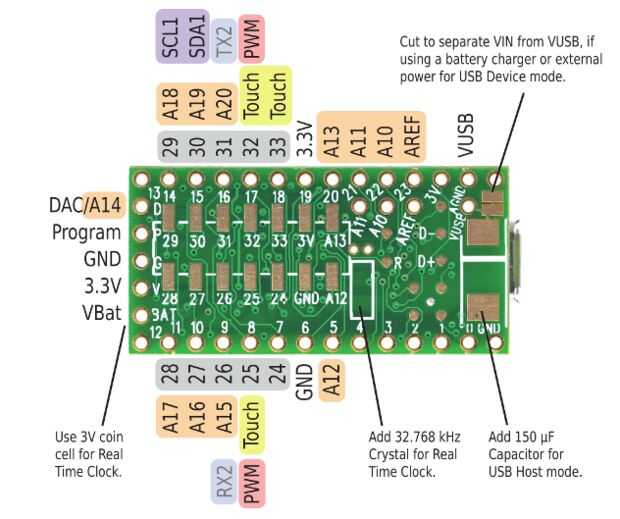

LED

  • PIN 29: LED rojo
  • PIN 28: LED verde
  • TOMA DE TIERRA

SERIE

  • VIn
  • PIN 10: Serial2 TX
  • PIN 9: Serial2 RX
  • TOMA DE TIERRA

RTC

  • VBat: RTC batería +
  • GND: Batería del RTC-
