Teensy Ambilight

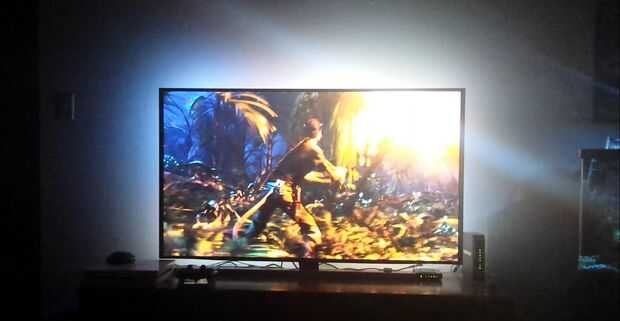

Mis hermanos y yo quería instalar ambilight en la parte posterior de nuestra nueva TV. Miré en línea para ver lo que otros han hecho y entonces se dispuso a hacer nuestra propia.

Me decidí por un Teensy microcontrolador ejecuta una versión modificada del Adalight que se aprovecha de la biblioteca de FastLED para el control de aproximadamente 4 metros de tiras LED de NeoPixel. El PC, se ejecuta un programa llamado "AmbiBox" versión 2.1.7 que explora las fronteras de pantallas y envía la información de color a la Teensy que a su vez controles los LEDs.

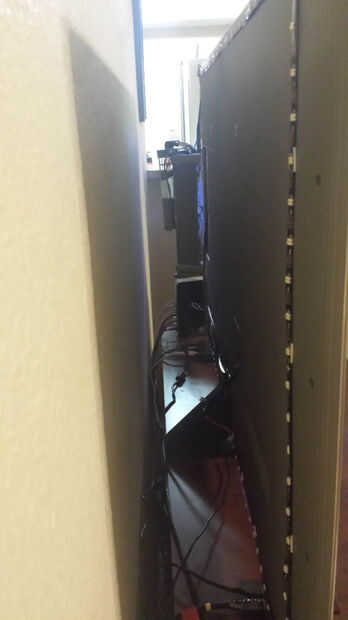

Es nuestra TV 55" por lo que terminamos con 30 LED en la parte superior y parte inferior de la pantalla y 20 LED en ambos lados, con un total de 100 de LED. La tira de LED inferior tuvo que escupir en dos 15 segmentos LED para hacer espacio para el soporte de la TV. Para conectar el LED s la parte de atrás de la TV tuve que quitar la capa protectora de la LED tiras porque no pega la cinta de espuma que de goma. El LED se adhiere a la parte posterior de la TV con espuma de 3M cinta espaciados cada vez 10 pulgadas o menos. Los LED están conectados con cable de 3 hilos servo ya que tenía un montón poner alrededor, pero cualquier cable de calibre fino debería funcionar muy bien.

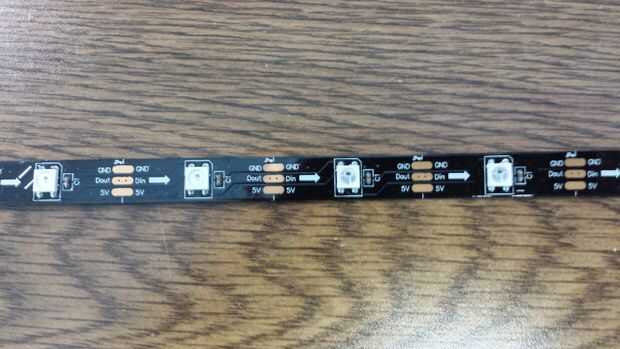

Cuando vayas a colocar el LED en la parte posterior de la TV Asegúrese de prestar especial atención a los indicadores de dirección en las tiras de LED. Usted querrá asegurarse de que todo se hacia la misma dirección. Ver foto de arriba para indicadores de dirección de datos.

Sólo dos cables son necesarios para conectar el Teensy a la tira de LED de NeoPixel. Conecte el GND de la Teensy a GND en la tira de NeoPixel (cable negro). A continuación conecte el Pin 11 en el Teensy a la entrada de datos (cable blanco) en la tira de NeoPixel. Con el fin de conseguir el poder para la tira del LED tienes que conecte los terminales de DC hembra para el cable rojo y negro de la tira LED. Luego podrás conectar la fuente de alimentación de 5v 10A que será más que suficiente para el número de LEDs estamos corriendo.

Se necesita establecer el número de luces LED en el firmware de Teensy y en el GUI de AmbiBox, ambos son super.

Estamos alcanzando ~ 30-35 FPS desde el software de AmbiBox, incluso al reproducir vídeo 4 k. Para darte una idea de las especificaciones de la PC, se ejecuta un Intel I7 y una geForce GTX960.
