Boxeo el Teensy 3.1 (2 / 4 paso)

Paso 2: Soldar el conector USB de tipo A

Siempre me gusta reutilizar tanto como tengo a mano, así que (¡ otra vez!) aparte y cable USB viejo y casi olvidado. Tengo decenas en casa guardados en una caja y sacrificar a uno para este proyecto era una obviedad. Con el cuchillo corté a lo largo de los lados del conector, de decisiones y de incisión, y entonces con un juego de alicates pelada solo el plástico del conector. Si decides ir por este camino, ser cuidadoso y trabajar poco a poco. Se necesitan paciencia y mucha atención. Estos conectores están muy bien aislados y aunque el plástico de ocultar los contactos es robusto, los contactos no son y se rompen fácilmente. Además, no todos los conectores se hacen tanto en el interior: algunos pueden ser de mejor calidad y tienen más plástico y metal para abordar con.

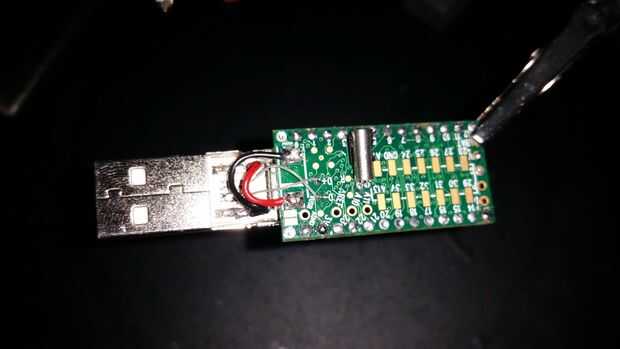

Había soldado el conector USB ahora liberado Teensy conector Micro-B USB. Quería poder desoldar en caso de que iba a utilizar el Teensy para otros proyectos, había soldado ligeramente en la parte superior de la otra como en las fotos anteriores. Tenga cuidado y no deje que la soldadura quedar atrapados dentro del conector o puede cortocircuitar los contactos dentro.

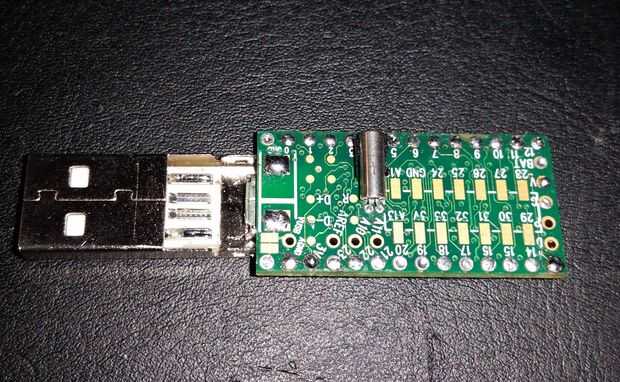

Con el conector del asegurado en su lugar, soldado el V, DATA-, DATA +, pines GND en la parte posterior de la Teensy. Mirando de cerca a la imagen, se pueden ver que hay lugares en la placa donde puede soldar estos pines. Están claramente marcadas D +, D-, y no te los puedes perder. Las clavijas de alimentación sólo se encuentran en ambos lados del Teensy Micro conector USB como se muestra en las fotos.

Luego pegar simplemente caliente el conector en su lugar dentro del recinto.
