Bot de garra de mando (8 / 16 paso)

Paso 8: Cableado - los motores

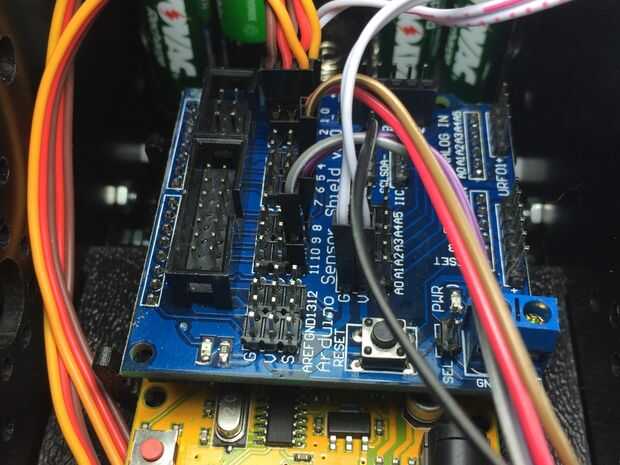

  • A-1A del perno en el conductor del motor al pin 5 en el protector del sensor
  • A-1B del perno en el conductor del motor al pin 6 en el protector del sensor
  • B-1A del perno en el conductor del motor al pin 3 en el protector del sensor
  • Pin de B-1B en el conductor del motor al pin 11 en el protector del sensor

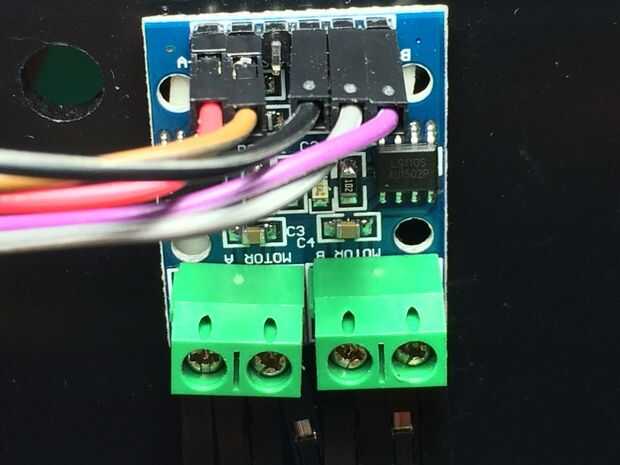

Ahora con el frente de robots mirando hacia fuera, tomar los cables en el lado izquierdo y -

  • Conecte los dos cables negros de la izquierda para el primer borne de tornillo de salida para el Motor A
  • Conecte los dos cables rojos de la izquierda para la segunda terminal de tornillo de salida para el Motor A

Tome los cables del lado derecho y -

  • Conecte los dos cables negros de la izquierda para el primer borne de tornillo de salida de Motor B
  • Conecte los dos cables rojos de la izquierda para la segunda terminal de tornillo de salida de Motor B

Los Servos:

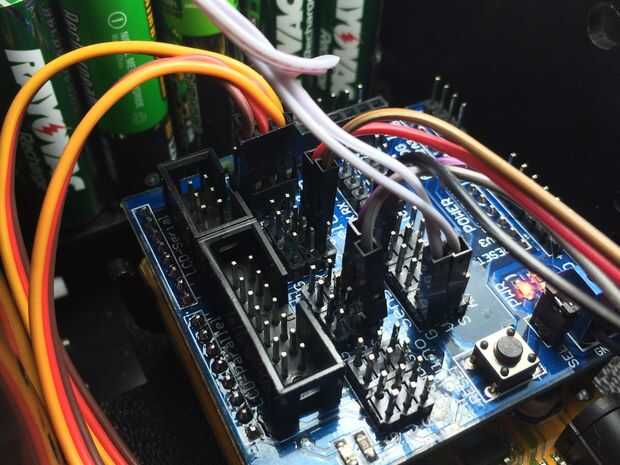

  • Ahora Conecte el cable del servo Y a la clavija de la línea 2 en el protector del sensor. El cable blanco o naranja siempre es el cable de señal.
  • Ahora conectar X cable de servo (pinza) para línea 7 en el protector del sensor. El cable blanco o naranja siempre es el cable de señal.
