Bot de garra de mando (9 / 16 paso)

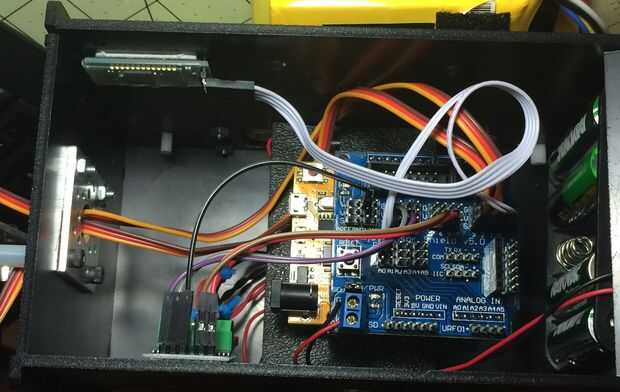

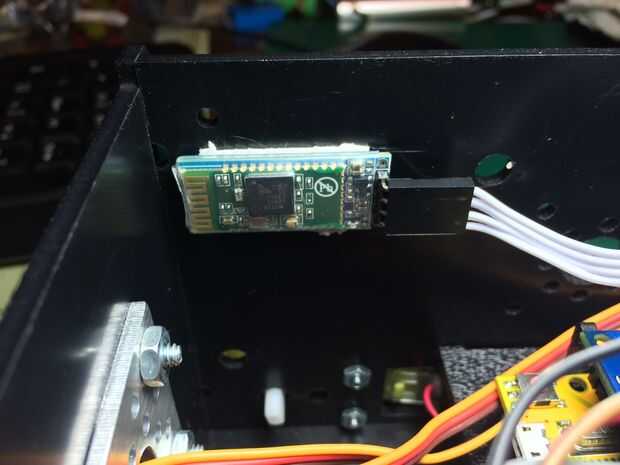

Paso 9: Cableado del módulo Bluetooth

Si usted necesita configurar el adaptador Bluetooth de alambre esto primero:

  • Adaptador Bluetooth Tx -> pin de escudo sensor 7
  • Bluetooth adaptador Rx -> pin de escudo de sensor 8

Si no necesita configurar su adaptador, luego se alambre de esta manera:

  • Adaptador Bluetooth Tx -> pin de escudo del sensor 0
  • Bluetooth adaptador Rx -> pin de escudo sensor 1

Nota: Después de que haya terminado con la configuración del adaptador, se coloque el servo garra en el pin 7.
