Paso 4: Añadir el alambre del nicrom y termistor
Ahora viene la diversión parte de conseguir el cable correctamente sobre la broca roscada de la boquilla.

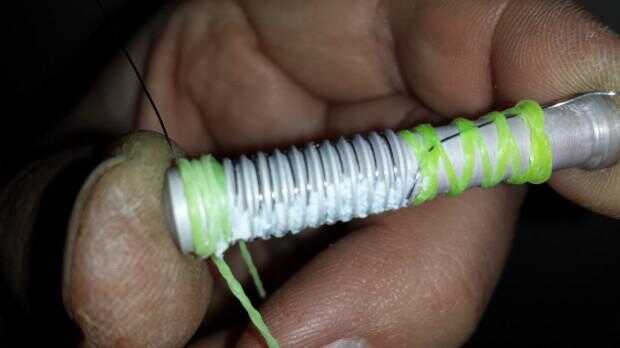

Para mí funciona mejor sólo deformación con un montón de tensión directamente en las ranuras.
Si todavía tienes demasiada flexión y desenvueltos usted envuelva a un diámetro ligeramente más pequeño primero y empuje las bobinas en la boquilla.
Asegura los extremos con las gomas una vez que todo estaba en lugar.
Para mantener en su lugar y darle una mejor distribución del calor ahora llenamos toda la ranura en el hilo con el disipador de calor yeso hasta incluso con los bits altos.
Deje tiempo suficiente para que la silicona se cura completamente, corriendo aquí es una mala idea!
Una vez que la silicona esté seca conectores crimp pequeño se utilizan para conectar los cables del arnés.
Soldadura no funcionará!
Te sustituido con alguna tubería de cobre de un frigorífico viejo, se utiliza para la conexión del termostato y justo después de perforar el orificio interno hacia fuera un poco.
Connectores de pequeño engarzado como utilizado para el encabezado para conectores de placa de circuito funcionan mejor pero agotaron :(
Con ellos puede simplemente corta todo lo que no está siendo doblada y guardar el resto para la conexión.
El cable más cercano a la salida del inyector será curva 90° hasta que se ensamblarán cerca del final del alambre superior o directamente en la parte inferior.
Aplastado en la parte inferior aquí...
Para asegurar que no habrá ninguna corta si un lazo del alambre obtiene suelto de alguna manera unas pocas capas de cinta de Kapton se envuelven alrededor de la boquilla, entonces el cable es poner y asegurado otra vez con unas pocas capas de cinta del Kapton.
Si lo prefiere que puede utilizar cinta de telfon de la sección de fontanería a sustituir aquí y utilice sólo la cinta de Kapton para la finlandesa cuando se agregan los cables del termistor.
Tiempo para hacer una comprobación de la resistencia final Asegúrese de que no tenemos un corto, ni un alambre roto.
El termistor es pegado en el disipador de calor yeso y asegurado con un poco de cinta del Kapton.

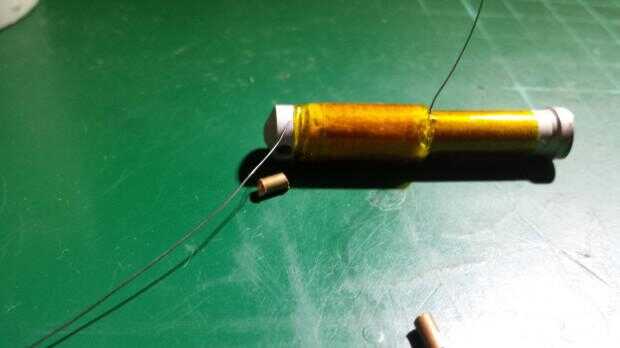

Una vez que la escayola esté completamente seca la boquilla entera se envuelve firmemente con varias capas de cinta de Katon - esto nos da cierto aislamiento adicional.
Sólo tengo una antigua Prusa, así que el inyector final se basará en que el diseño.
Si su soporte de boquilla es diferente simplemente coincidir con su sistema en el extremo del perno de acero inoxidable. El Instructable sobre el hotend real no es el soporte para la impresora. Puede utilizar PEEK teflón o aluminio para el montaje a su portador de eje X / extrusora.
Tenía a la mano el teflón por lo que el hilo de 6mm y el agujero de 3,5 mm en todo junto con un estándar de que montaje de cabeza de J.

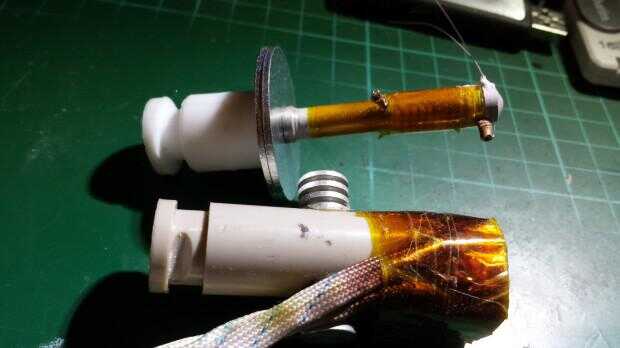

Para tamaño comaparison agregué el standrad J-cabeza en esta foto.
Las arandelas grandes son una prueba fo un simple calor fregadero como quiero tratar de imprimir algunos wth nylon esta cabeza.
El termistor es colas en así y todo está listo para ser soldadas a los cables de conexión.
Esperando nuevo cableado arneses para llegar, pero tan pronto como lo hacen la boquilla conseguirá un testrun y subo un video de ella así.
En modelos anteriores yo también sustituir el aislamiento del Kapton con un tubo de aluminio.
Ve más agradable pero requieren pasos adicionales para el mecanizado y tarda varios días para que el yeso del disipador de calor curar en el recinto por lo que abandoné ese diseño por ahora.
No había ningún beneficio notable en el rendimiento con el manto de aluminio extra y sólo no justifica el trabajo extra si sólo tienes una pequeña herramienta cobertizo.
Espero que te gusta la idea y probar un día.
Si por favor enviar algunas fotos.
