Impresión 3D - experimento con estructuras en diferentes ángulos de printbed

Este proyecto pretende conocer la capacidad de mi impresora Pirate3D Bucanero manejo de modelos con estructuras inclinadas.

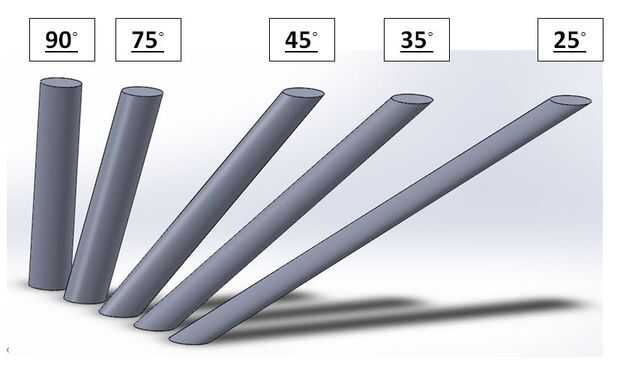

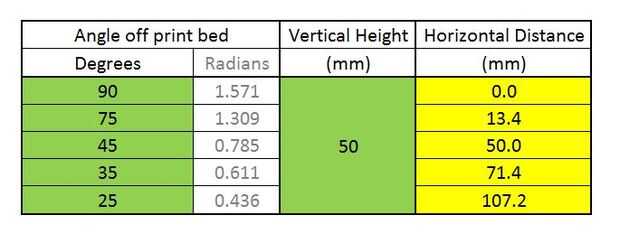

Primero se crea el modelo de prueba de 3D en Solidworks, mostrar columnas de la misma dimensión pero angulados en diferentes inclinaciones con la cama de impresión como referencia. También he adjuntado mi excel hoja de cálculo para los interesados en jugar con la trigonometría. Básicamente usa la fórmula tangente = opuesto/adyacente.

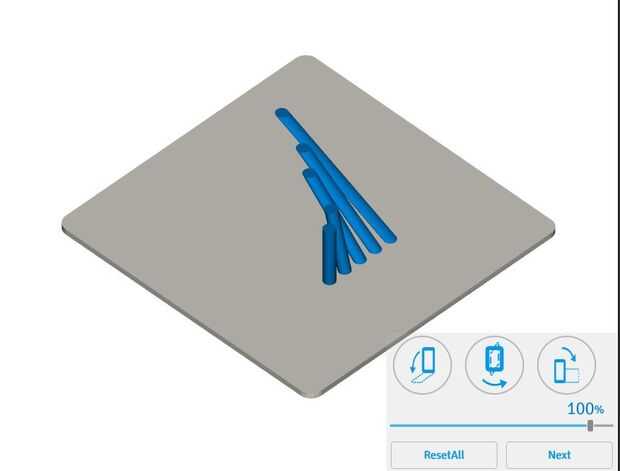

El modelo se imprime en 340 micras sin soportes ni adherencia base especial, excepto para el uso de cinta adhesiva sobre la cama de impresión original como impresora 3D descrito - resolver cuestiones que se pega PLA!.

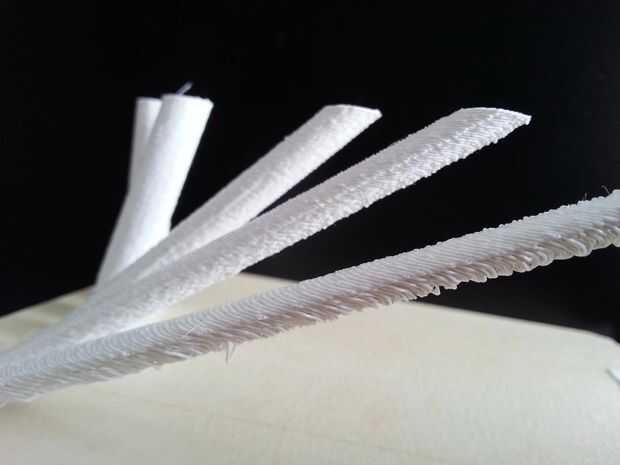

Una vez completada la impresión, puede observarse que hasta el ángulo de 35 grados de la cama de impresión, calidad de impresión del modelo es de condición buena y aceptable. A 25 grados sin embargo, calidad de impresión se deteriora debido a que cada capa se coloca demasiado lejos en el aire vacío sin soporte, haciendo que el filamento de la capa de caer y resultar en un acabado grueso y deforme. Ver el video para una mejor comprensión.

Arriba es que mi camino de aprendizaje es este fantástico proceso de 3d impresión, esperanza para compartir e inspirar a todo el mundo!
