Bolso del partido LED direccionable (6 / 12 paso)

Paso 6: Preparación para la soldadura

Ahora que todo el trabajo de la tela está fuera del camino, finalmente podemos llegar a la parte geek del proyecto, jugando con la electrónica! En primer lugar, necesitamos hacer un trabajo de preparación.

Suponiendo que usa los mismos LEDs como yo, puedes ver que tienen cuatro almohadillas y ningún indicio de lo que cada uno es para. Ellos son bastante simplificadas, por eso eran tan pequeño y barato. Para facilidad de uso, deben marcarse las almohadillas.

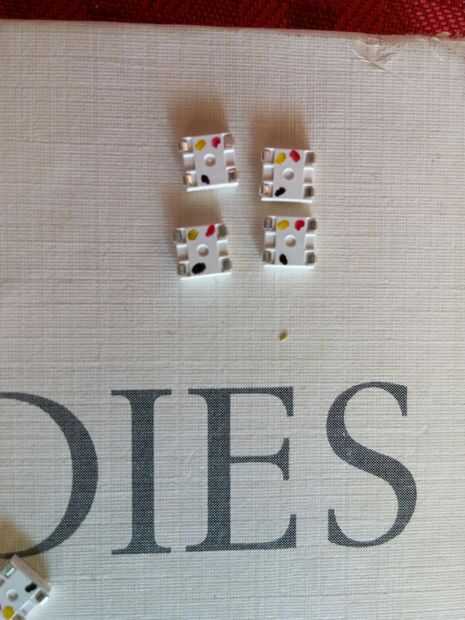

Consulte el esquema para el LED y averiguar qué botón hace qué. Mina tiene cuatro cojines, alimentación (pwr), tierra (gnd), datos (din) y datos (duda). Utilizan marcadores permanentes de diferentes colores y colocar un punto al lado de cada almohadilla. Rojo para poder negro para tierra, amarillo para los datos en y en blanco para los datos hacia fuera. Sólo mina puesto boca abajo, en una línea, que se volvió la misma dirección y había marcada cada color hacia abajo de la línea. La parte delantera de los LEDs debe tener una muesca en una esquina para ayudarle a determinar qué pin hace qué.

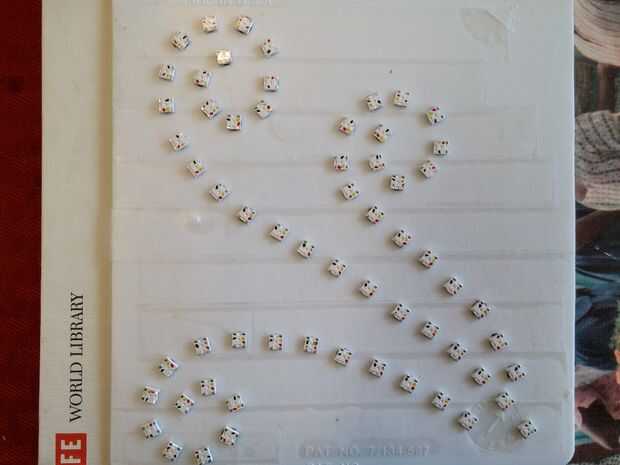

¿Te acuerdas de hacer la imagen inversa de la plantilla de diseño de LED en la parte posterior de la pieza de plástico? Ahora es el momento viene bien. Cubrir la plantilla de reversa en la cinta de doble cara y pegar el lado de la almohadilla de LEDs en los lugares de LED, teniendo cuidado de que se volvió la misma dirección. Esto asegura correcta longitud y espaciamiento para soldarlos juntos y mantener los LEDs en su lugar.

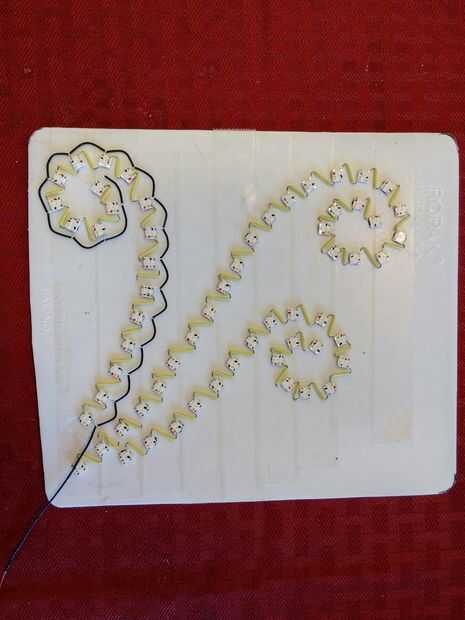

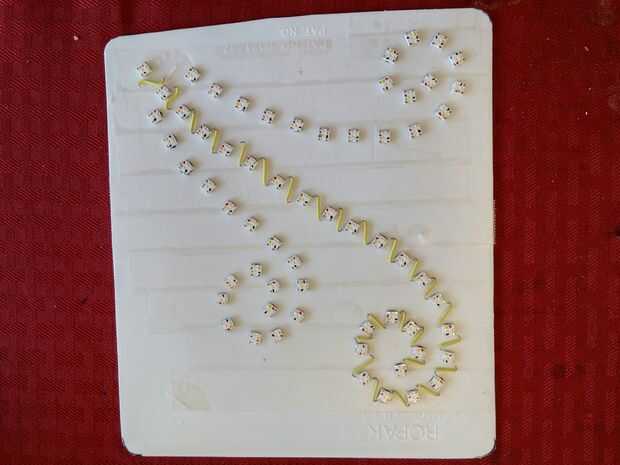

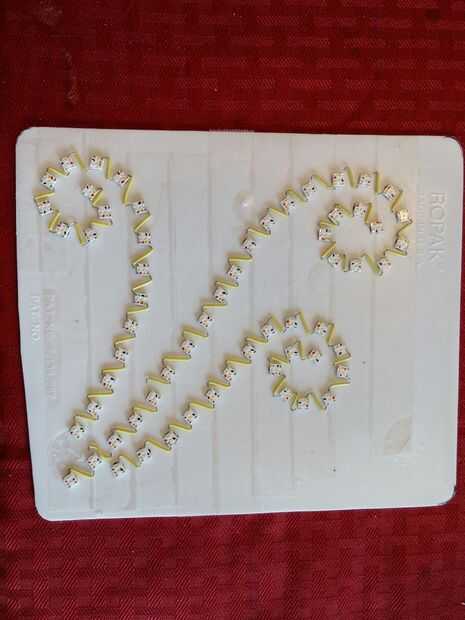

Ahora es el momento para conseguir los suministros soldaduras hacia fuera, vamos a realizar algunas conexiones eléctricas.
