Bolso del partido LED direccionable (7 / 12 paso)

Paso 7: Para soldar los LEDs

Ok, quiero comenzar esto con una palabra de advertencia. Los LEDs que uso para este proyecto son extremadamente difíciles de soldar. Sirven para aplicaciones de montaje en superficie, por lo que tienen muy pequeñas almohadillas para hacer la conexión. Si esto no fuera suficientemente malo, fácilmente, sobrecalentamiento que derrita la carcasa de plástico y dañar todo el LED. Probablemente no debería ser intentadas por un principiante y requieren mucho cuidado, pero se puede hacer.

Es mejor tomar un enfoque de línea de producción para esta tarea. Con casi 250 conexiones, habrá muchos, abordar una tarea a la vez.

Algo a la nota, la alimentación y la tierra no son direccionales, por lo que no tienes que seguir el mismo camino que las líneas de datos. El orden de en que las conexiones de datos están conectadas determina que número de cada LED es reconocido por el controlador.

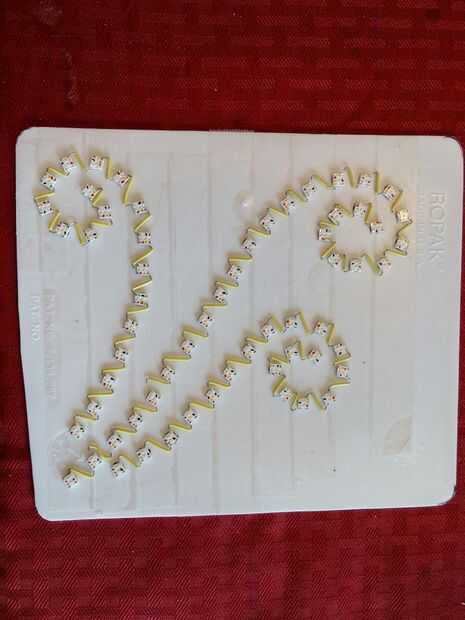

Primero se necesita cortar y pelar todos los cables. Asegúrese de que usted alargar un poco para jugar con. Usé largos trozos de alambre de tierra y potencia, puentes cortos para los datos. Alimentación y tierra, despojado una sección larga de un extremo, luego corte el aislante en trozos pequeños y resbaló hacia abajo (pero no no apagado) el extremo pelado y los pequeños pedacitos de alambre desnudo para hacer pequeñas muescas para las conexiones. Mantenerlas organizadas, pegué en la cinta en su lugar respetuoso.

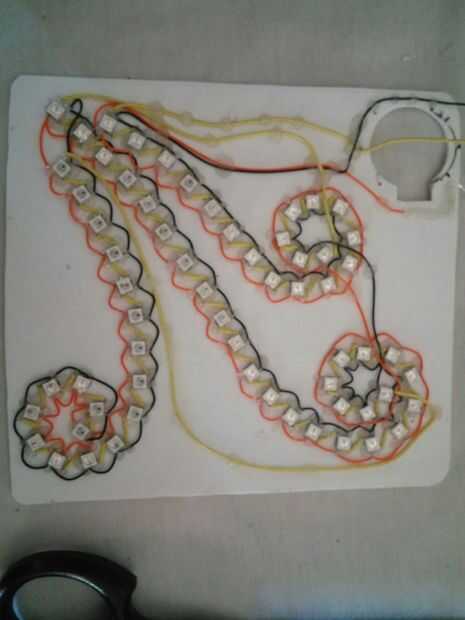

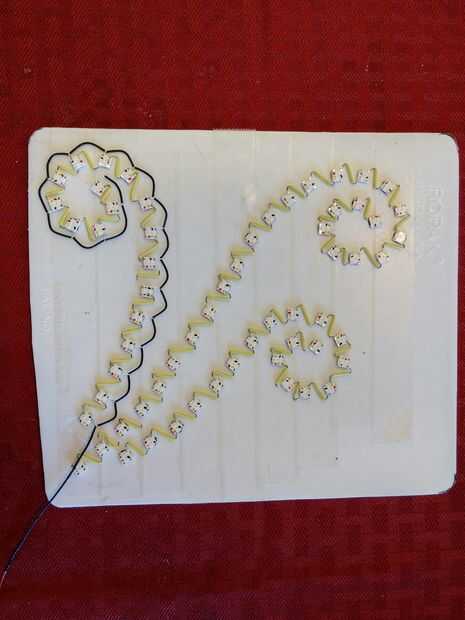

Después del corte y stripping, es una buena idea a trence los extremos de los cables en sus conexiones respectivas. Todo el poder y todos los cables de tierra largo Margarita cadenas, los cables de datos permanecerá independientes.

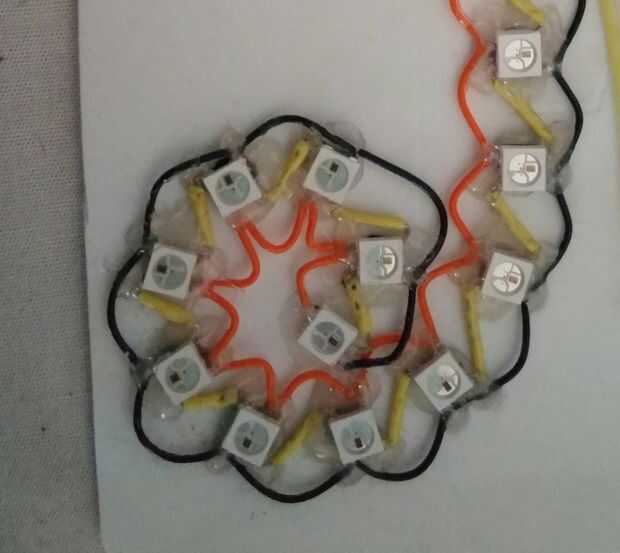

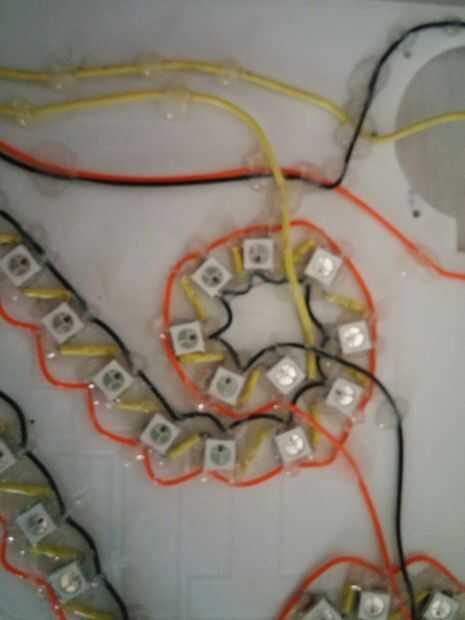

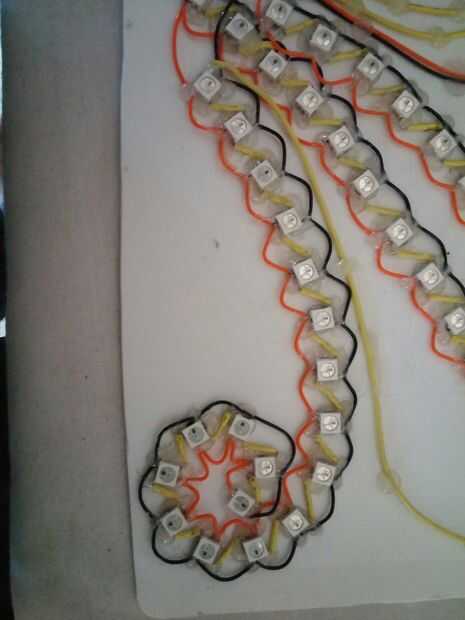

Ahora pueden soldar los cables a los cojines. Hay dos enfoques a este, probablemente más no tratar. Encontré utilizando ambos métodos para trabajar bien.

La primera es estañar los cables y por separado, sostener el cable a la placa y calentar lo suficiente como para dejar que el flujo de la soldadura. Soldadura extra un poco se puede Agregar, para obtener un flujo va en la conexión final, ser rápido sobre ella.

El otro es sostener el cable en el teclado, el cable con la plancha de calor y añadir alguna soldadura. La punta no necesita realmente para el cojín de tacto, absorbe calor del alambre muy rápidamente ya que el alambre es tan fino.

Usé pinzas para sostener mis cables en las teclas. Solo pegué los clips en la cinta, donde se les necesitaba. Con este método, es mejor hacer primero los cables del interiores (que eran los cables de datos para mí), luego los cables del exterior.

Si usas un LED diferentes, probablemente será más fácil su trabajo. Tiras de LED y las formas son la forma más rápida y sencilla. Consulte el esquema para asegurar que está haciendo las conexiones apropiadas.

No se olvide a medida que avanza la prueba con un multímetro (discutido en el siguiente paso)
