Bobina de Tesla de estado sólido (8 / 13 paso)

Paso 8: Toroide (parte 3 de 4)

Antes de continuar, la manera de conectar el secundario de la bobina de tesla tiene que ser pensado. Si usted tiene cualquier cinta conductor de aluminio o pegamento (pegamento preferido), usted puede omitir este paso lejos.

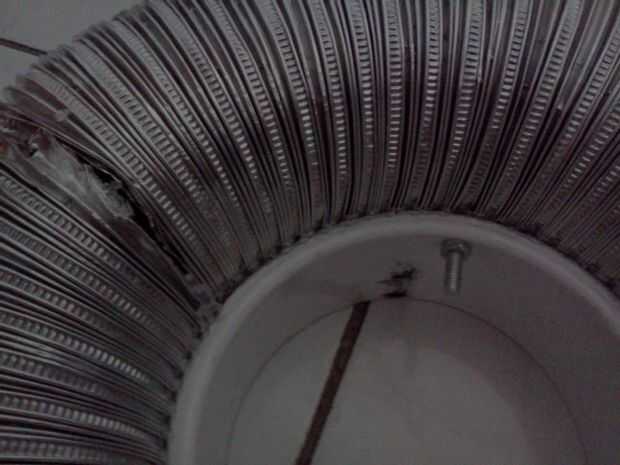

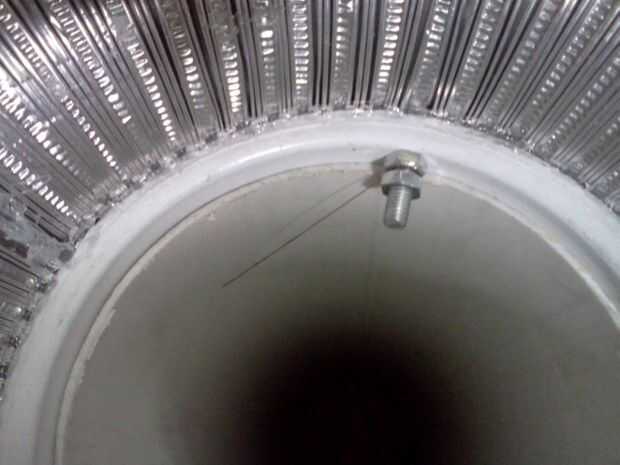

Ser demasiado barata para comprar estos. Decidí hacer una conexión atornillada. Taladré un agujero a través de la brida y el tubo de aluminio. Luego, inserta un tornillo por el conducto de aluminio desde el interior del conducto hacia la brida de aluminio y utiliza las tuercas para sostenerla. Ver fotos de una explicación. Esto no es ideal; pero funciona bastante bien.

Luego, coloca el toroidal sobre el secundario y había conectado el cable. Algunos de ustedes pueden preguntar: ¿cómo el cable tiene desde el exterior hacia el interior de la tubería? Lo usé fue perforar un agujero pequeño 1/16" a través del tubo. Tener en cuenta que taladrar un agujero limita la longitud de arco máxima de la bobina de Tesla a la separación entre este orificio y la base de la secundaria; cualquier mayor arco interior. Sin embargo, considero que arcos de 17 pulgadas lo suficientemente buenos para mí.

Si se utiliza pegamento conductor, solo pegue el cable secundario hacia el exterior de la toroide. Después de terminar este paso, utilice pegamento caliente para cerrar la ranura que quedaba en el toroide si no lo ha hecho ya.

En todos los casos, recuerde que el cable secundario tiene una capa de esmalte. Quitar con papel de lija antes de conectar.
