Paso 11: Circuitos de Control

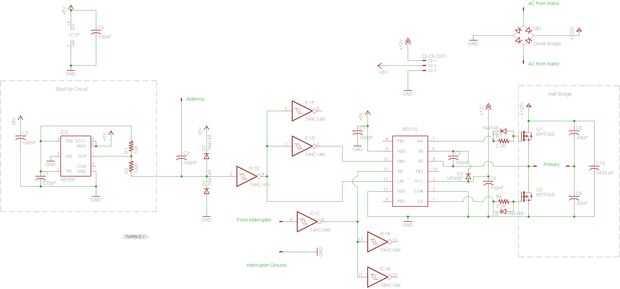

... Pero, a veces usted no será capaz de encontrar algunos de los componentes. Por ejemplo, no he podido encontrar localmente la UCC37322 o UCC37321. Por lo tanto, hice mi propia variación de su circuito. Ver el esquema abajo.
En este instructable, yo no le enseñará a hacer un circuito de un esquema; Si usted no puede leerlos debe intentar proyectos más sencillos primero. Una desventaja de spin-off de mi es que no hay ningún aislamiento; tener en cuenta cuando se trabaja. Por esta razón recomiendo diseño de Steve si es posible.

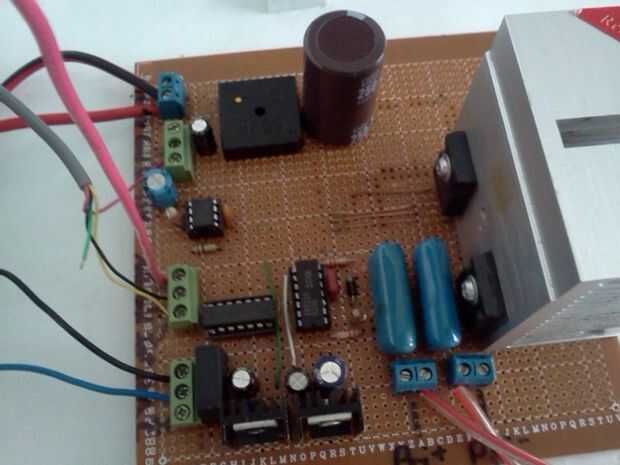

Usted puede construir este circuito en una Junta de tira, veroboard, tablero de circuito impreso, punto a punto, etc.; pero no use un breadboard (Protoboard); hay demasiada capacitancia parásita.
Como siempre, poner un fusible entre el circuito y la clavija de red. 5A o similar.
-------------------------------------------------------------------------------------------------------------------------------------------------------
Breve explicación técnica
Una bobina de Tesla de estado sólido funciona cambiando el primario con una frecuencia resonante. Esta frecuencia varía debido a la altura de la bobina, el topload y el medio ambiente. Así, un oscilador de frecuencia fija no es ideal.
El siguiente controlador cambia su frecuencia basado en lo que la antena recibe de la bobina de Tesla. La antena puede ser cualquier pieza recta del cable conectado al circuito. El otro extremo se deja desconectado. Así, este SSTC utiliza retroalimentación de antena.

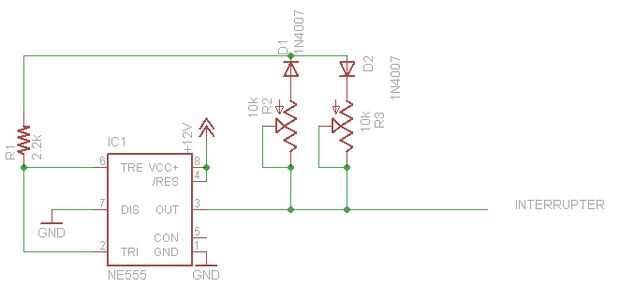

Para evitar el sobrecalentamiento de los mosfets, un interruptor se utiliza generalmente. Su función es girar a la bobina de Tesla y en una cierta frecuencia. Esto funciona como un control de potencia si uno varía el ciclo de trabajo del circuito. Una explicación completa sobre cómo funciona la bobina de Tesla puede encontrarse en el sitio de Steve salas. También recomiendo seguir su esquema (la última de ellas), y bajar de nuevo a la mina si algunas de las partes no están disponibles en su área.
La única diferencia entre la mina y su es que no utilizo el transformador de la unidad de puerta y las virutas de la ucc. Si usted puede encontrar estos elementos, por todos los medios hacer su diseño, ya que tiene un aislamiento galvánico entre el puente de la mitad y el resto del circuito. (que es algo bueno)
---Los condensadores en el puente de la mitad son debe soportar al menos 170V.
---Esta bobina de tesla no es audio modulado, pero podría ser hecho tan solo cambiando el interruptor para un audio.
---Las señales de 5v y 12v pueden obtenerse de un transformador seguido por un LM7812 y un LM7805 (además de condensadores).
