Bueno, para aquellos de ustedes que no quieren leer el párrafo grande que acabo de escribir, aquí están las especificaciones.
Fuente de alimentación:

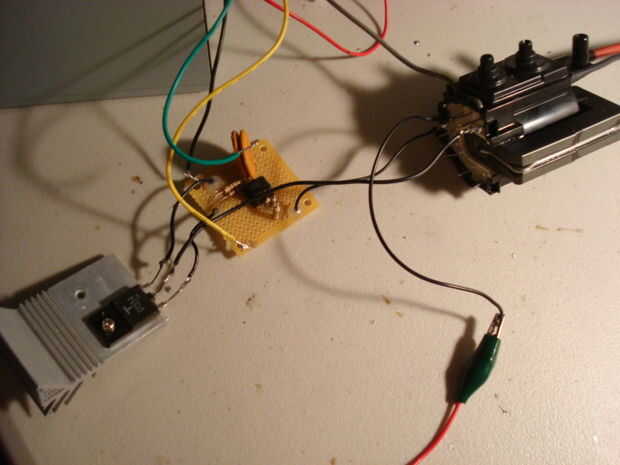

Para el lado de baja tensión, usé una fuente de alimentación de computadora modificado para entregar 12VDC a mi controlador de flyback de 555 temporizador (http://tacashi.tripod.com/elctrncs/555sstc/555sstc.htm), porque usé un flyback moderno de mi viejo televisor, tiene un diodo y produce pulsos DC. Esto es mejor para las bobinas de Tesla simple porque significa que es más fácil encontrar condensadores que pueden soportar la tensión.
Bobina primaria:
La bobina primaria es de cuatro piezas de madera que se alinean para formar una cruz con espacio para la secundaria caber dentro. Las piezas de madera tienen los orificios perforados en ellas, y cable de 14 AWG es pasado a través de ellos para formar la bobina. El cable está varado (no bueno) y fue rescatado por el cable de alimentación de un viejo horno de microondas. Mi bobina primaria es muy mala. No trate de duplicar. Tiene más vueltas (me quedo sin cable, era demasiado corto) y hacerse con más cuidado.
Bobina secundaria:
El secundario está a unos 20m. de 30 AWG alambre enrollado en algunos tubos de PVC de 2". Viento tantas vueltas como puedas!
Condensador del tanque:

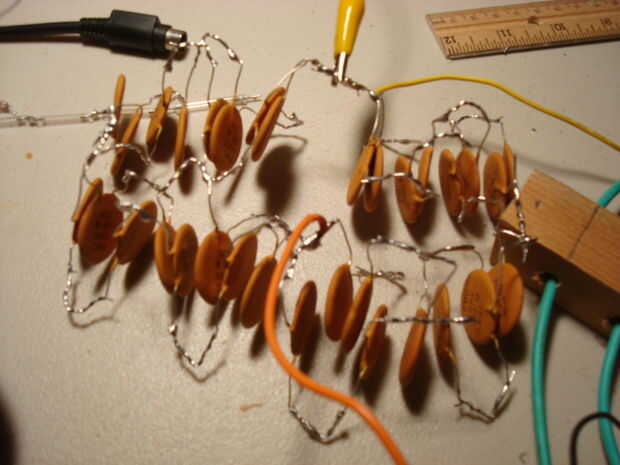

Usé una MMC (multi-Mini condensador) para mi condensador de tanque en el circuito. Una MMC es básicamente una gran variedad de condensadores más pequeños (llamados condensadores del tambor de frenaje), que se combinan para forma un valor más grande y más alto voltaje. He utilizado un montón de 1.5kV, 0.02uf condensadores del tipo de disco de cerámica en varias combinaciones para producir una calificación global de acerca de 25kV en 0.15uf. La tensión nominal debe ser de 5kV mayor entonces la salida de la fuente de alimentación (si su DC) por razones de seguridad. Si usted tiene una fuente de CA, hacer la clasificación de su condensador voltaje alrededor de 3 a 4 veces mayor que el voltaje RMS (la tensión de salida) de su fuente de alimentación de alto voltaje
Boquete de chispa:

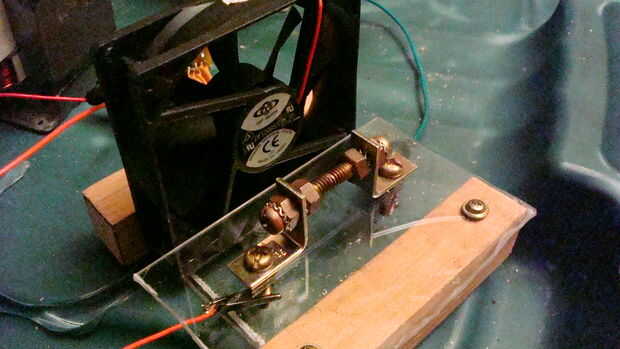

El boquete de chispa fue sólo dos tornillos en un pedazo pequeño de madera con un pedazo flexible de aluminio conectado a uno de ellos para regular la distancia. La brecha no llegaron lo suficientemente caliente como para que sea una preocupación. No creo que con una pequeña bobina necesita electrodos de tungsteno, un boquete rotatorio, de un ventilador de refrigeración.
Voy a tener mejores imágenes muy pronto, y espero construir una bobina primaria y secundaria también. Este es un proyecto sorprendentemente fácil, que da resultados interesantes. Los arcos no fueron demasiado impresionantes, pero yo pude bombillas neón a distancia e incluso tengo una foto de un tubo de xenón largo pie que construí está emocionado por este dispositivo.
La segunda imagen es una fotografía Kirlian tomada con una cámara digital y una bobina de Tesla en mi sótano. Tengo muchos más, y un instructable próximamente.
ACTUALIZACIÓN 1:
Hoy en día, enrollé una bobina primaria con algún cable recuperado. Era primitiva (yo herida por pegar a la madera vieja la bobina primaria), pero funcionó! La actuación de ayer fue risible. Era apenas una bobina de Tesla. Ahora, puedo ajustar los vientos primarios usando el cable de pinza de cocodrilo y produce centímetro largo coronal vertidos en el aire y puede iluminar un tubo del xenón que es sobre un pie de largo. Puedo conseguir una pulgada larga chispa hasta la punta de un destornillador, y se enciende una bombilla con streamers grandes incluso durante el día cuando el sol brilla directamente sobre él. Para una bobina de 20 dólares que construyeron en unas horas, estoy impresionado.
Nuevas imágenes:

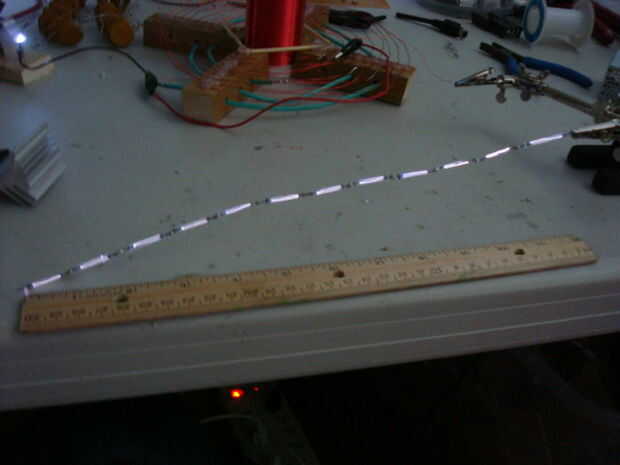

-Larga cadena de tubo del xenón del pie
-Descarga coronal en el extremo del tubo largo del pie (baja res.)
-Detalle de la bobina primaria
ACTUALIZACIÓN 2:4 / 5/2009
En realidad, dentro de algunos días de la construcción de esta bobina, enrollé una bobina secundaria. Cuando sintonizado todo, la bobina se realiza muy bien. Produjo 1 pulgada larga vertidos al aire y descargas de 1.5-2 pulgadas a un destornillador. Sin embargo, era demasiado perezoso para publicar nada, así esta presentación quedó sin cambios. Luego desmontar la bobina y deja las piezas sentados durante unos meses, hasta ahora. Hace unos días había montado con un boquete de chispa, bobina primaria y condensador de tanque. Los resultados fueron geniales, así que les dejo algunas fotos nuevas.
Nuevas imágenes:

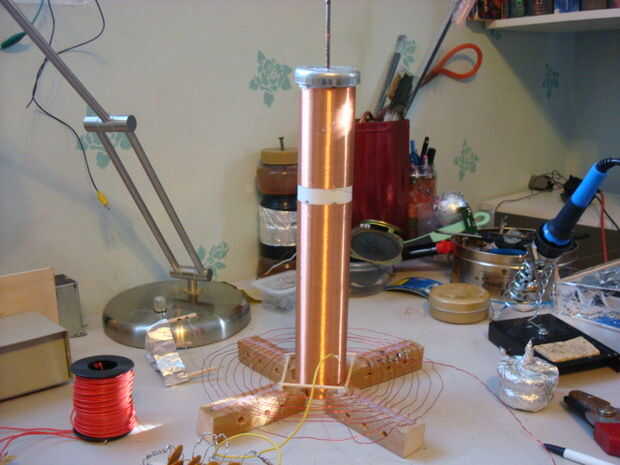

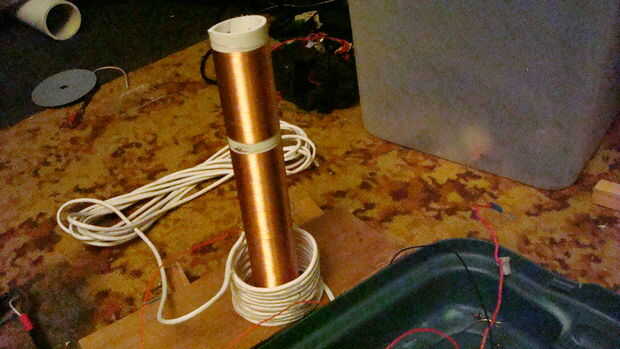

-Un cuadro de la bobina nueva

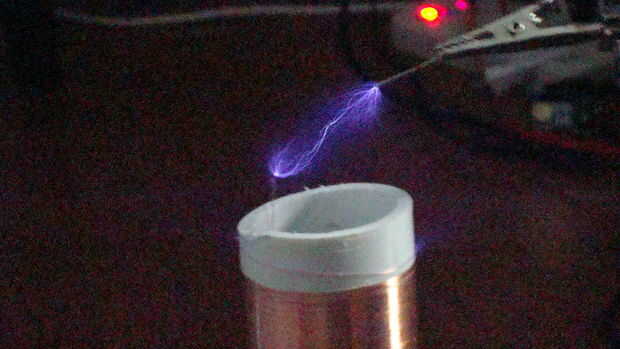

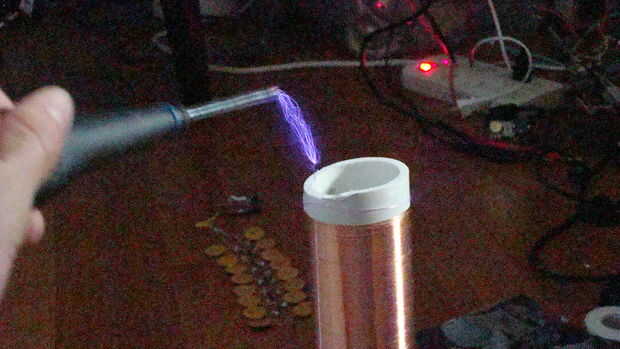

-Un cuadro de algunas chispas

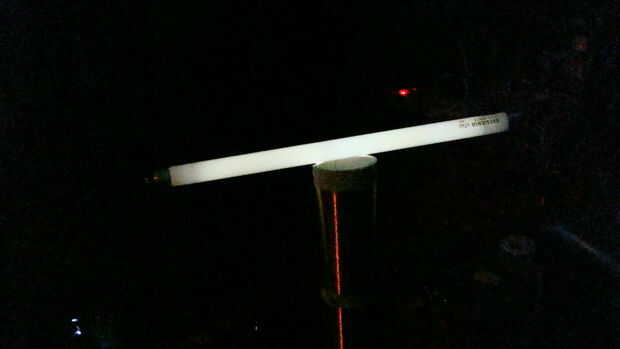

-Un cuadro de la bobina de un tubo fluorescente de iluminación

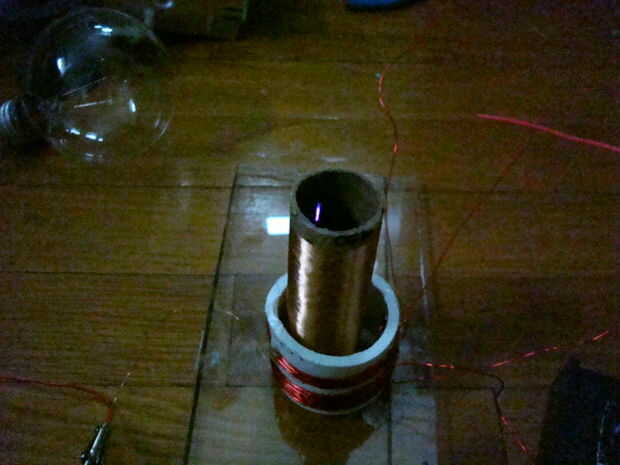

-Un foto de mi nuevo SSTC - casi en su totalidad de piezas de chatarra y muestras gratis. Desde entonces he mejorado lo y funciona muy bien en mi opinión, chispas de 1 cm en el aire.
ACTUALIZACIÓN 3:10 / 26/2009
No he estado actualizando mucho, he? De todos modos, mucho ha sucedido desde las imágenes que vemos aquí. Realmente logré mejorar significativamente esta bobina para producir fuerte, brillante, 6 pulgadas de largo las chispas de una bobina secundaria. Aumentó la tensión del flyback driver y había instalado de nuevo capactiors y bobinas nuevas. Desafortunadamente, la bobina tenía grandes problemas con el arco eléctrico entre el primario y secundario, y creo que podría haber hecho mucho mejor que 6" si yo hubiera sido capaz de arreglarlos. Sin embargo, finalmente presioné demasiado, y entonces murió todo. En todos, esto fue una gran experiencia, y adquirí mucho conocimiento y experiencia de él.
En otras noticias, también mejoré el tubo de vacío de bobina de Tesla (VTTC) más lejos hasta que dio rugiente 6" largo flámulas. Del mismo modo, terminé algunos de sus componentes empujar demasiado duro, hasta que se rompieron algo trivial unos pequeños componentes. No tengo los recursos para solucionar el problema entonces (principalmente debido a la negativa de la ayuda de mis padres), y así que dejé el proyecto para el descanso. Ahora, hace pocos días he pedido las piezas de repuesto de la bobina, así como piezas para media puente audio modulada sólido de bobina estado de Tesla, ni que decir tiene, debe ser increíble cuando su construcción (esto podría tomar un par de semanas, pero estar buscando más pcitures!).
ACTUALIZACIÓN 4:11 / 6/2009

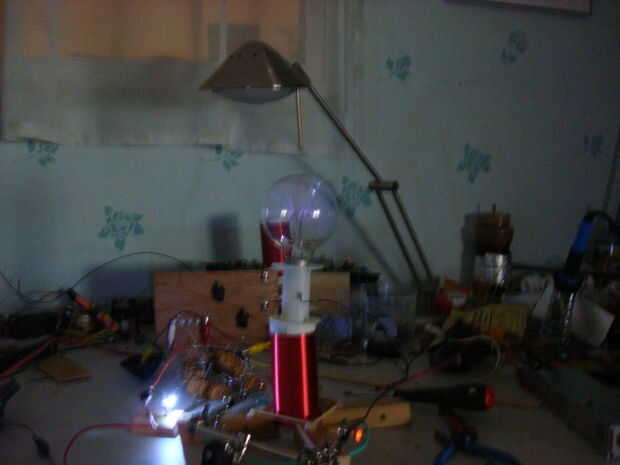

Acabo de añadir una imagen de la primera luz de mi sólido estado bobina de Tesla en 24 voltios (plena potencia de cerca de 1/7), también reproduce música a través de PWM, así que voy a subir un video pronto también!
ACTUALIZACIÓN 5: 1/9/10
Mi bobina de Tesla de estado sólido Mini finalmente funciona correctamente, aquí está funcionando a 90 VAC RMS (3/4 de potencia). Las chispas son 7"- 8" largo! Modulación de audio es muy impresionante - más videos pronto.
Aquí tenemos una modulación audio temprana en vídeo:
