Bicicleta de montaña electroluminiscente (5 / 13 paso)

Paso 5: Cómo EL alambre de la soldadura

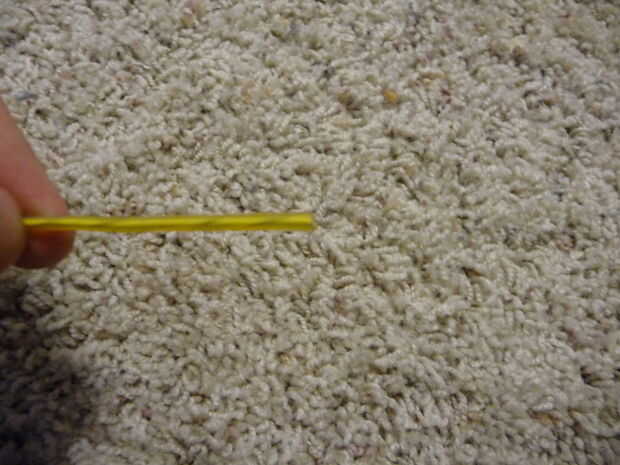

Si no estás familiarizado con EL alambre, es realmente bastante simple cablear las cosas, aunque es tedioso. EL alambre tiene cuatro capas:

1) cobre de la base, recubierto en pintura fosforescente, la positiva
2) los cables Corona (Ángel), la negativa
3) funda de vinilo fina
4) funda de vinilo grueso

Corte a la base

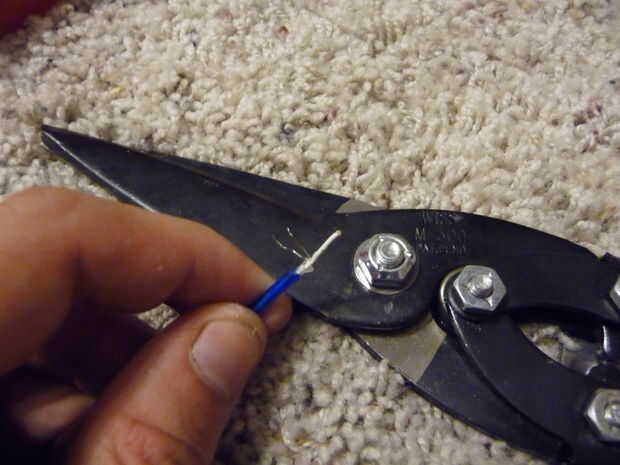

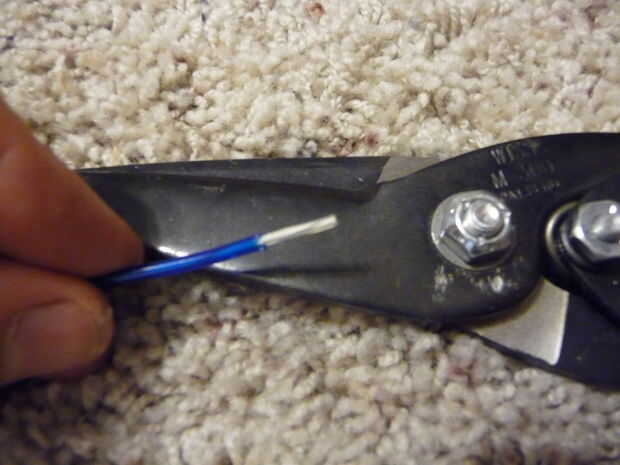

Necesitamos quitar las envolturas de vinilo y exponer la base pintado y los alambres de la corona. El problema es que los alambres de la corona son extremadamente finos y frágiles, por lo que se necesita gran cuidado para exponer todo sin romperlos. La mejor solución que he encontrado es a coger un cuchillo X-acto, la tira de vinilo grueso, mirar a través de la transparente vinilo fino y corte en el alambre donde los alambres de la corona están ausentes (torció en espiral en el otro lado), a continuación, cuidadosamente rasgar/cortar la vaina delgada.

Cinta de cobre al máximo

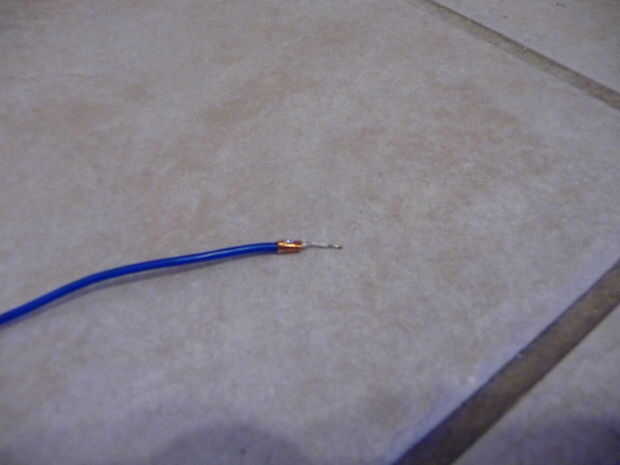

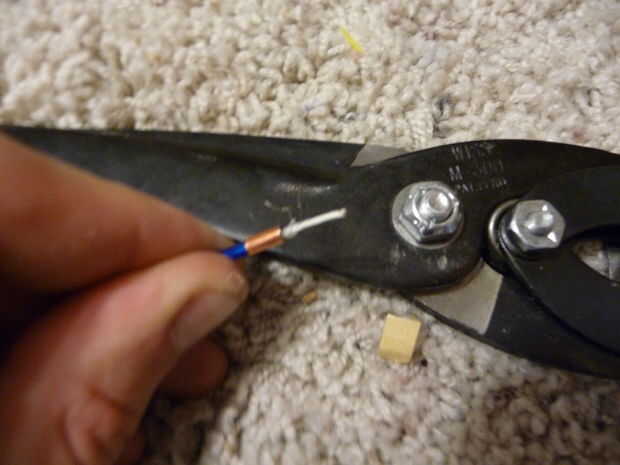

Corte un pequeño trozo de cinta de cobre, tal vez 1/3", suficiente para envolver alrededor de vinilo grueso una o dos veces. Ya que están expuestos los alambres de la corona, doblarlas hacia atrás sobre la cinta de cobre. Saque su soldador y soldadura de los alambres de la corona a la cinta de cobre.

Desmontaje de la base

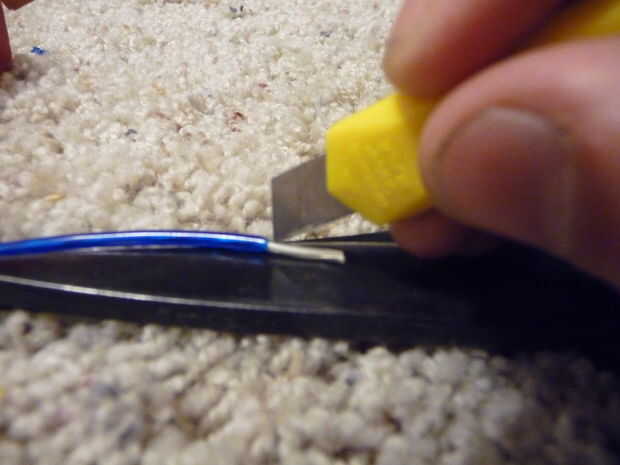

Esta parte es sencilla, simplemente raspe la pintura en la punta del hilo, utilizo una hoja de afeitar o un cuchillo X-acto raspando lateralmente a través del cable. Debe aparecer plata (en lugar de blanco mate) en todo, listo para soldar.

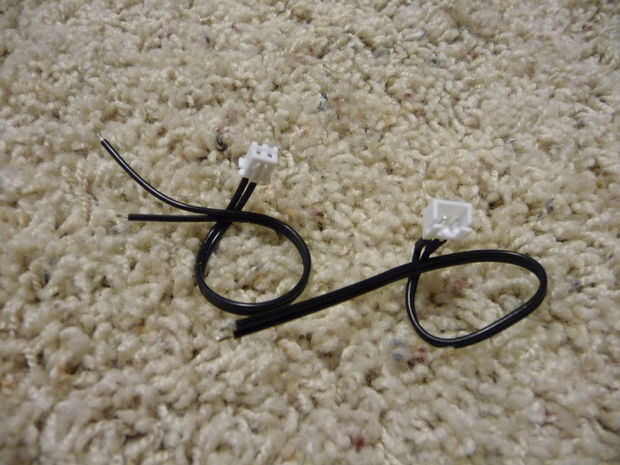

Colocar conectores en el costado de alambre

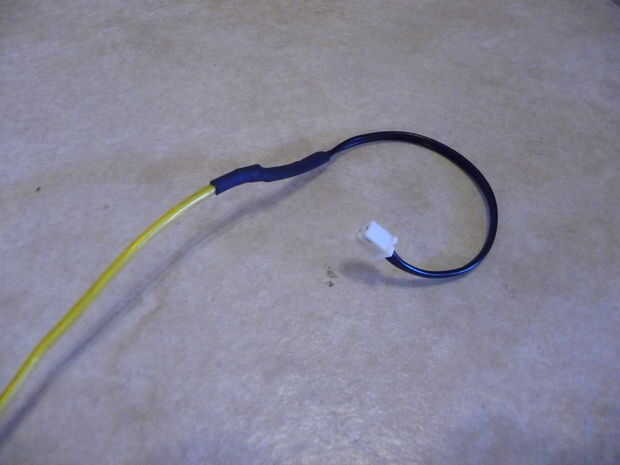

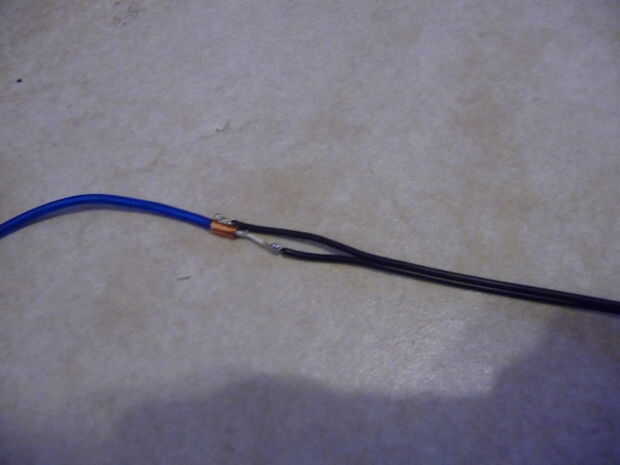

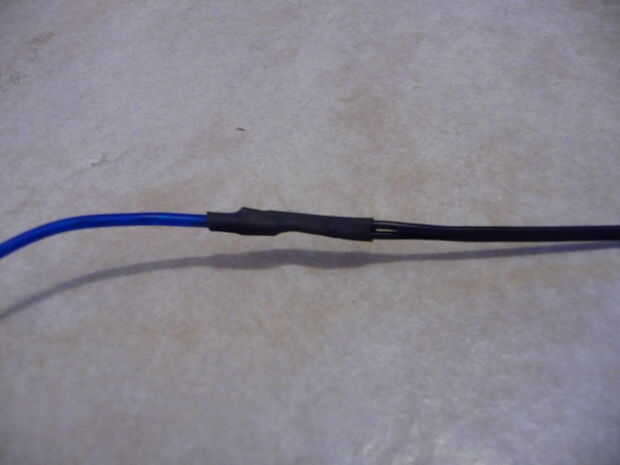

Mayoría EL alambre tiendas venden los conectores con cables de compensación, significado uno de los dos cables es más largo por alrededor de una pulgada. Esto evita cualquier posibilidad de los dos cables que chocar entre sí causando un corto circuito, también hace el cableado más compacto. El extremo corto obtiene soldado a la base, el extremo más largo encima de la gota de soldadura en la cinta de cobre. Cubrir las conexiones en el encogimiento del calor y puede utilizar una pistola de calor o un encendedor en él.
