Bicicleta de montaña electroluminiscente (4 / 13 paso)

Paso 4: La caja de conmutadores y cargador de batería

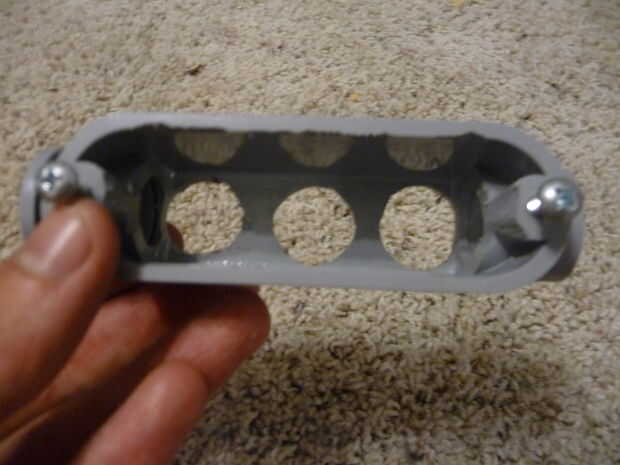

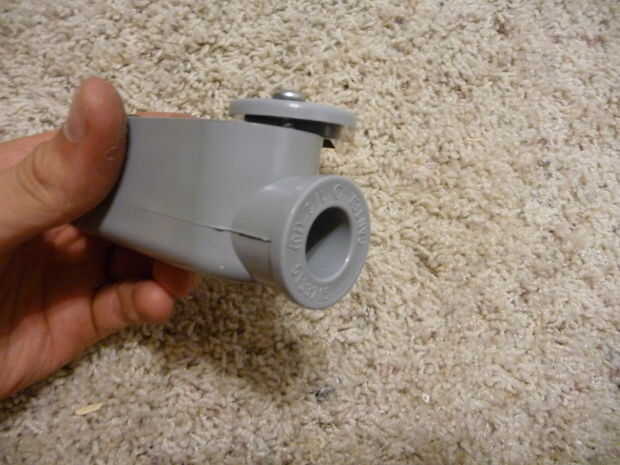

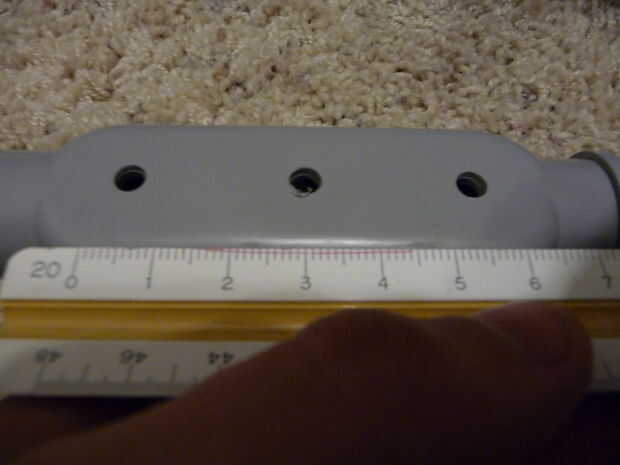

Es el momento de crear la caja de conmutación, que permite fácilmente activar o desactivar los diversos componentes de la bicicleta. El cableado va a ser muy compacto, pero el producto final funciona muy bien y es muy durable. Tendremos que hacer tres agujeros uniformemente espaciados a lo largo del interior de la conexión de conducto, dejando algún espacio para cada interruptor. Puedes empezar por romper el adaptador de PVC a un lado, esta es donde sale los cables de alimentación.

Pedacitos de taladro
Comience con una broca pequeña, aproximadamente 1/8", y mover su camino hasta 3/4". Si no tienes un 3/4" bits, puede moler lejos para un rato con una 1/2" broca y un montón de dientes parloteo. Pasar de pequeño a las brocas grandes le da la oportunidad para arreglar agujeros de mala calidad antes de que estén mal alineadas, y haciéndolo más fácil de perforar el material.

Pegado de interruptores

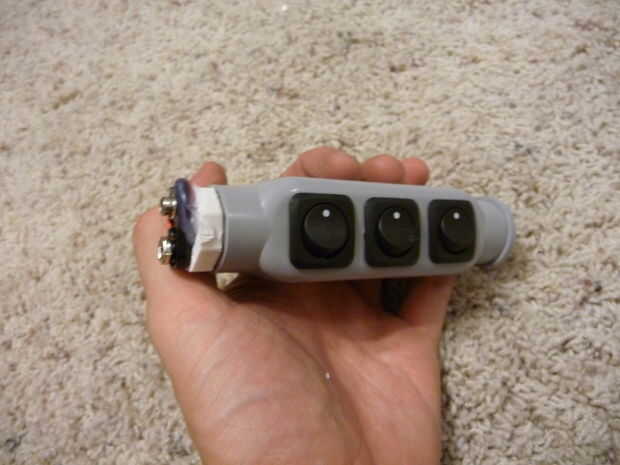

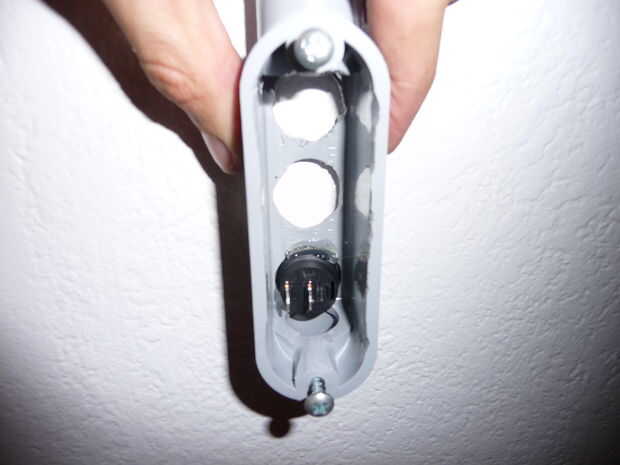

Normalmente un interruptor como este se une a una superficie mediante una tuerca hexagonal que tornillos en la parte inferior del interruptor. El conducto es demasiado pequeño para esto sin embargo, por lo que el botón debe mantenerse en su lugar con pegamento caliente. Un interruptor en una materia bastante fácil, tiempo.

Enchufe de alimentación

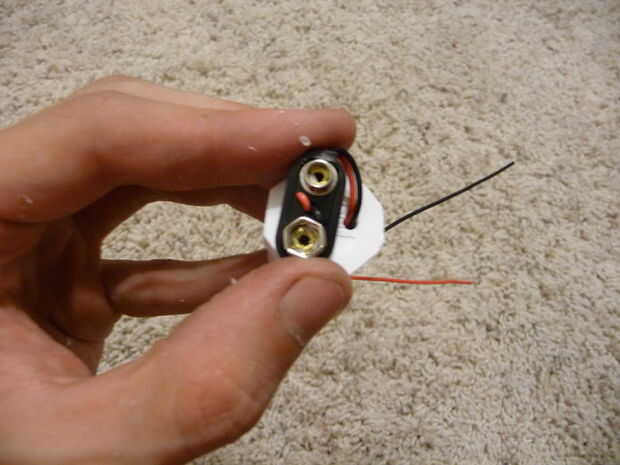

Tomar 1/2" PVC enchufe y perfore un agujero (mínimo 1/16" bits) en el borde exterior de la clavija. 9v Snap-On conector los cables por el agujero este hilo lo deja girar y colocarse en el centro del enchufe. Un cuadro a continuación ofrece una ayuda visual a cómo resultará. Pegamento caliente se celebrará una vez más el 9v Snap-On conector.

Interruptores de cableado

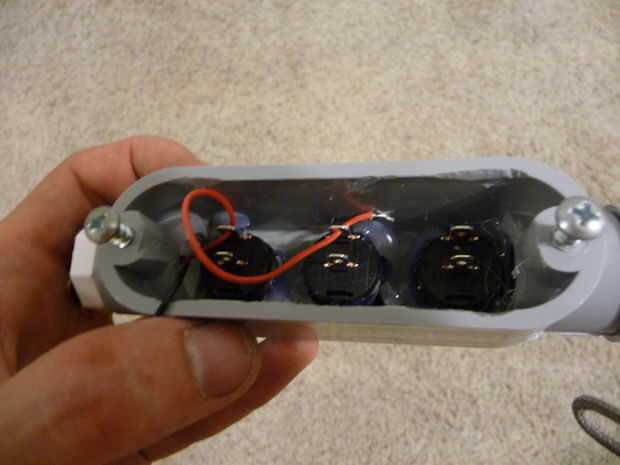

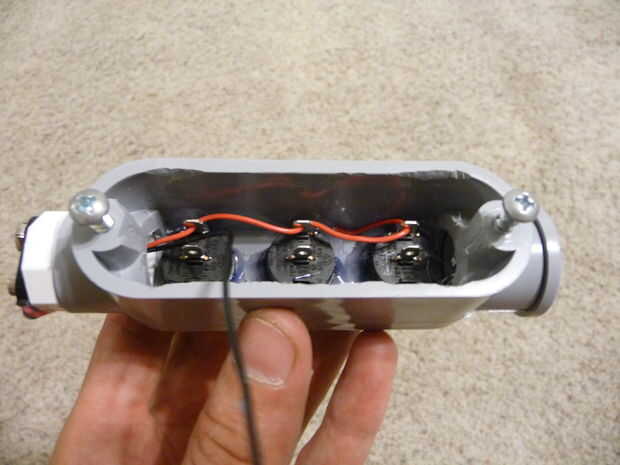

Utilicé un método muy poco ortodoxo de un cable positivo común de cables a los interruptores, pero es muy eficaz y compacto. Rosca el cable rojo a través del orificio de cada pin del terminal, una vez que los tres fueron, tiré detrás del alambre, y con mi cuchillo X-acto quitado algún revestimiento y aplica una gran cantidad de soldadura en la articulación. Cualquier exceso puede ser cortado o empujado al lado.

Pruebas de conectividad

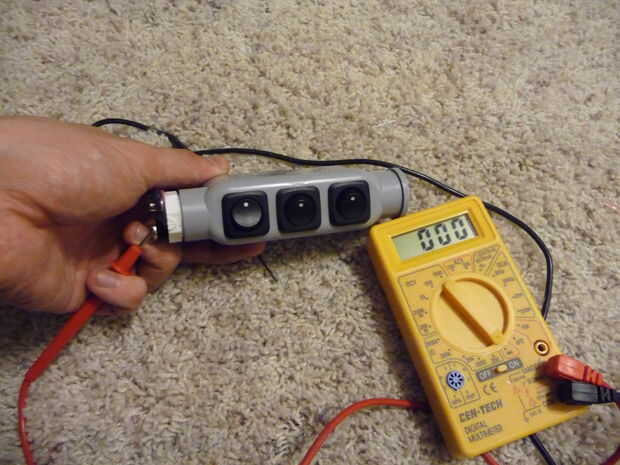

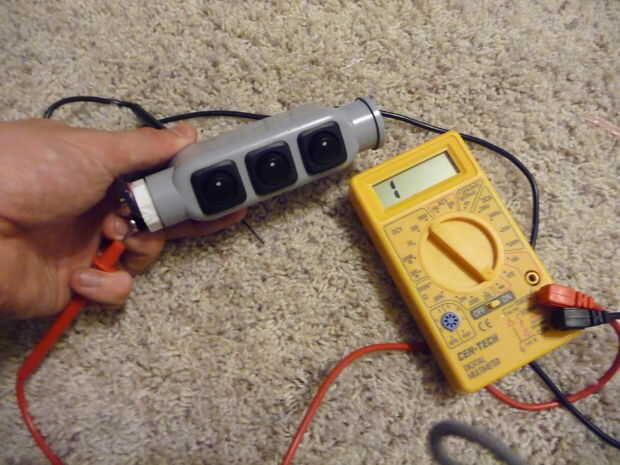

Para asegurarse de que mi cableado tuvo éxito, utilizar el probador de continuidad desde el conector de 9 v al lado de los interruptores. Todos ellos resultaron grande.

Cargador de batería universal

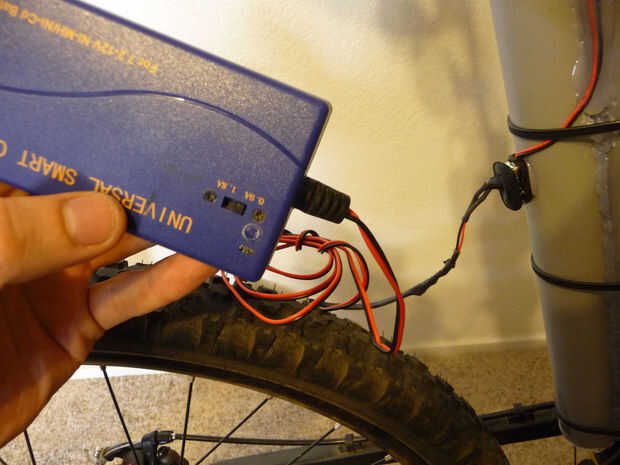

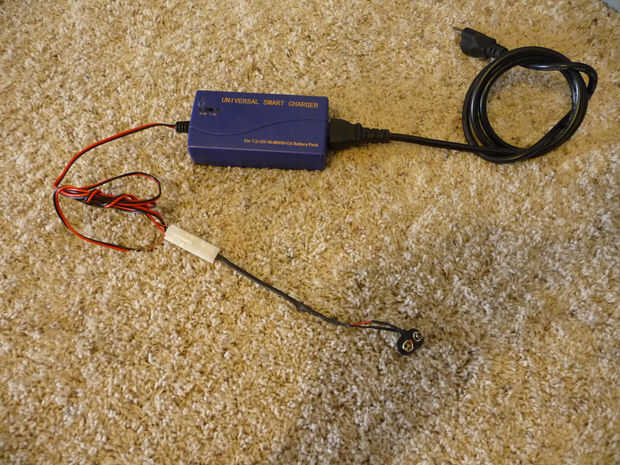

Estos están diseñados para recargar las baterías de hobby RC coches y aviones, y tiene un rango de 7.2-12v. Cortar el final de su conector "normal", que iría a un paquete de baterías de RC y al revés de la soldadura en un conector de Snap 9v (rojo -> negro, negro -> red). Esto ahora puede conectar a la batería para cargarla.
