Bicicleta de montaña electroluminiscente (3 / 13 paso)

Paso 3: Construcción de la batería - montaje y soldadura de tuberías

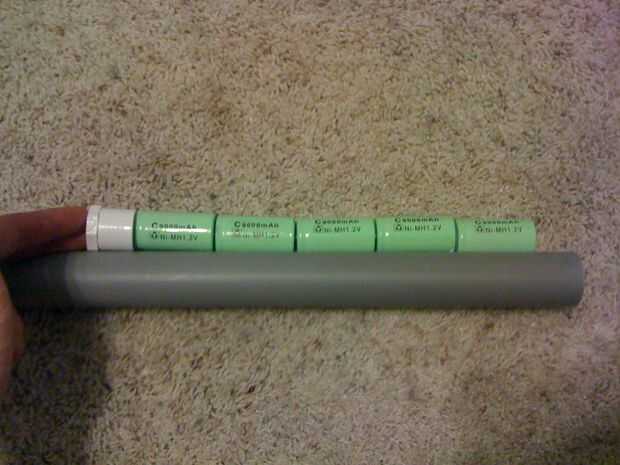

Cutting the Pipes

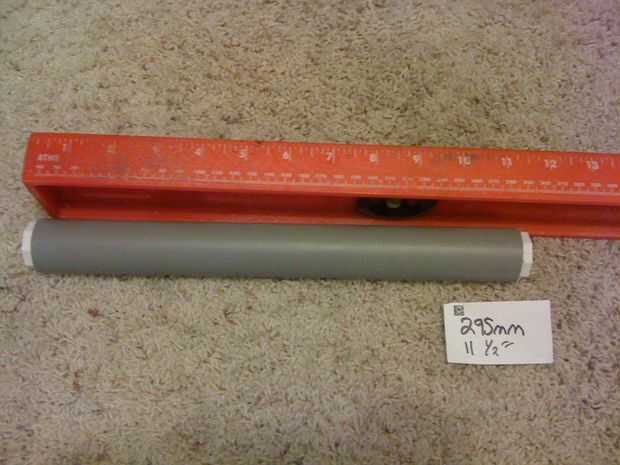

Línea de las pilas y dos enchufes para encontrar la longitud de la tubería que se necesita. Medida desde debajo de la boquilla de cada enchufe, queremos muy poco espacio para que los resortes se compacta con gran tensión. Para mi las pilas y enchufes, el tamaño perfecto fue 295mm (11,6").

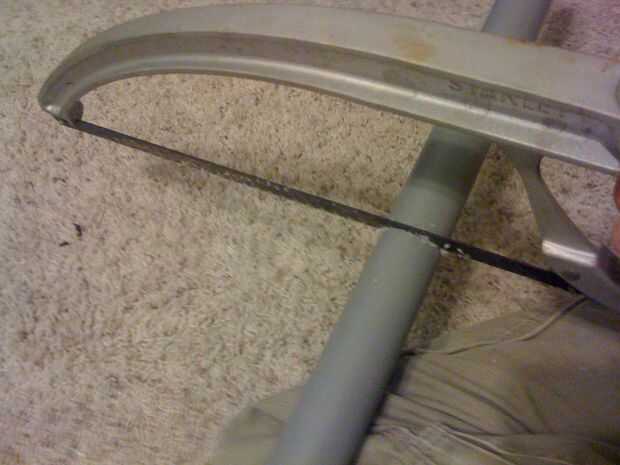

Marque el tubo con un rotulador y utilice su cortador de sierra para metales o tubo a la sección de la tubería. Podrás insertar todas las baterías de cinco C tanto enchufe resortes y con alguna fuerza de golpear ligeramente en los enchufes, debe ser un ajuste perfecto.

Conexiones de prueba

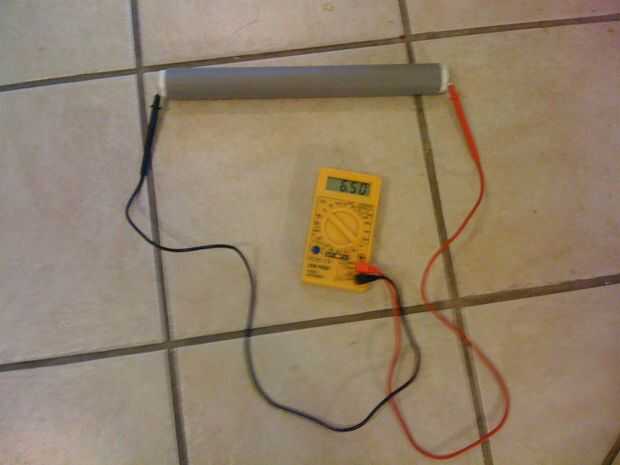

Las piezas de la primavera que emergen por la parte trasera de los tapones son nuestros terminales eléctricos. Sugiero que probar la conectividad eléctrica con un multímetro. Con cinco baterías, debo obtener 1.2v * 5 baterías = 6 voltios. Si usted no tiene un voltímetro, podría soldar algunos cables y aplicarlos para destruir un LED en la desesperación, si se enciende, funciona.

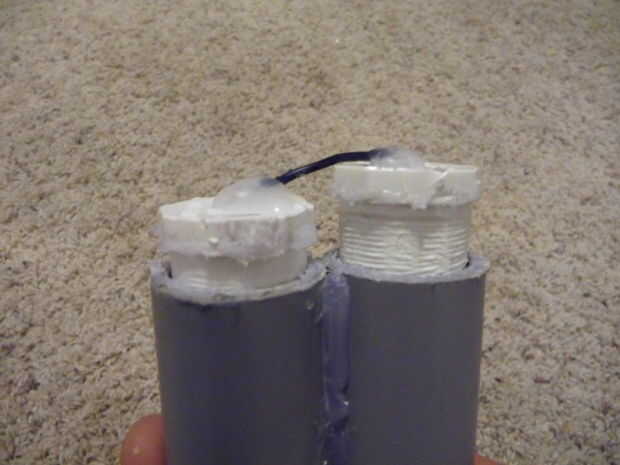

Soldadura de tuberías en serie

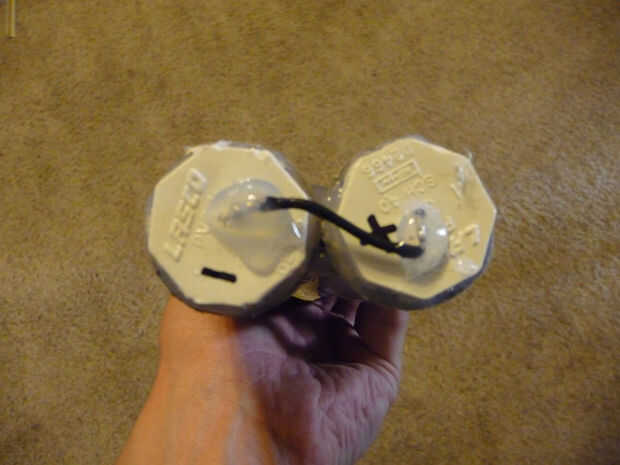

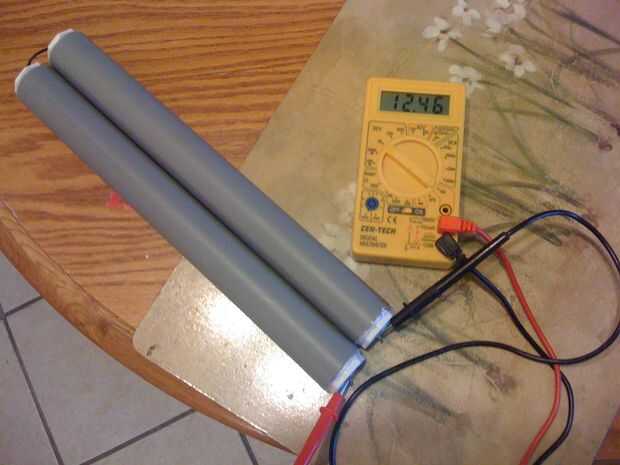

Usted debe ser capaz de identificar los extremos positivos y negativos de su pipa. El punto de la batería C es el lado positivo, el lado del disco plano es negativo. Ayuda a marcar tus enchufes con los símbolos de polaridad (+ o -). Todas las pilas deben ser hacia la misma dirección dentro de sus respectivos tubos. Se suelda un alambre muy corto de la negativa de una pipa al positivo del otro. Desde serie agrega tensiones, ahora añadimos todas las tensiones de las 10 baterías juntos. Usted puede probar el voltaje otra vez para ver si lo consigues de 12volts (* nota *, asegúrese de que la batería esté cargada antes de preocuparse demasiado baja de voltaje;-D)

Sellado de las tuberías
Una vez que estés seguro de que la conexión dentro del tubo es correcta en la polaridad y voltaje, es hora de impermeable y sellen muy bien nuestras pipas. Para el primer lado de los enchufes, simplemente inserte la clavija y pegamento hasta estar al ras con el tubo.

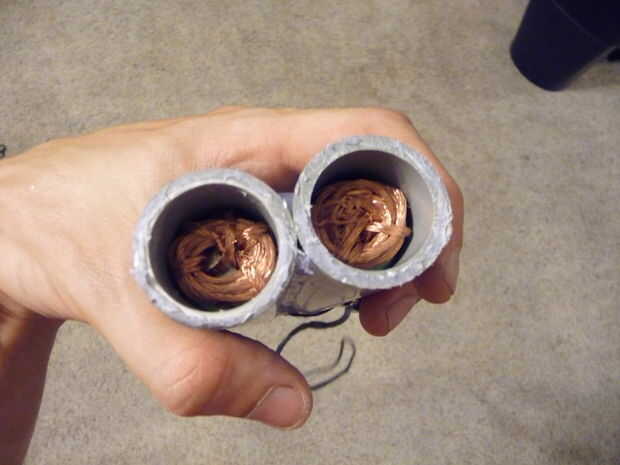

Para el segundo par, bajar sus primer cojines de dos hilos, luego añadir las baterías encima de ellos. Luego agregar los otros cojines de alambre en el lado expuesto y pegar en los dos enchufes. Deben tener mucho de la primavera, flotando tal vez 1" o más por encima de la tubería debido a las almohadillas de cobre en la forma. Esto es bueno, ya que queremos tanta tensión como sea posible en estas baterías.

Aplique pegamento caliente alrededor del borde del tubo y pulsado muy firmemente el enchufe hasta que el pegamento caliente seca para mantener en su lugar. Cuando las tuberías están completamente pegadas, no debe ningún sonido procedente de las baterías rechinar cuando se agita el tubo vigorosamente. Las baterías van * clink * significa habrá un vacío en la conexión en que se ven afectados por un salto, y sus luces se molesto parpadeo parpadeo mientras que monta.

Colocar los tubos juntos

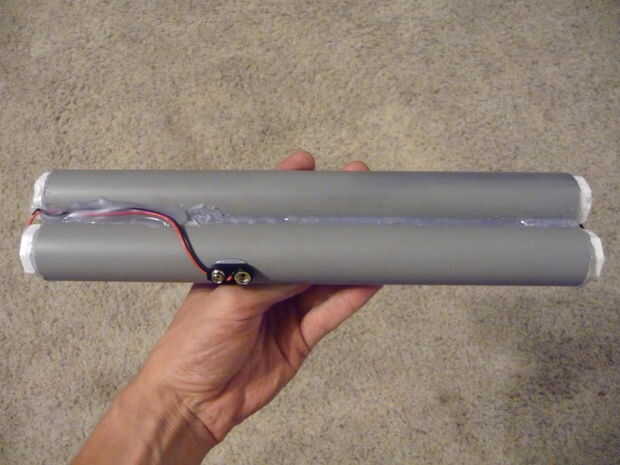

Las tuberías soldadas en serie y su capuchón adjuntadas, alinear los tubos juntos y aplicar una línea gruesa de pegamento caliente por el canal entre ellos. Sosténgalos juntos y deje que se seque. Entonces Voltee los tubos y pegar el otro lado.

Colocar un conector de Snap 9v

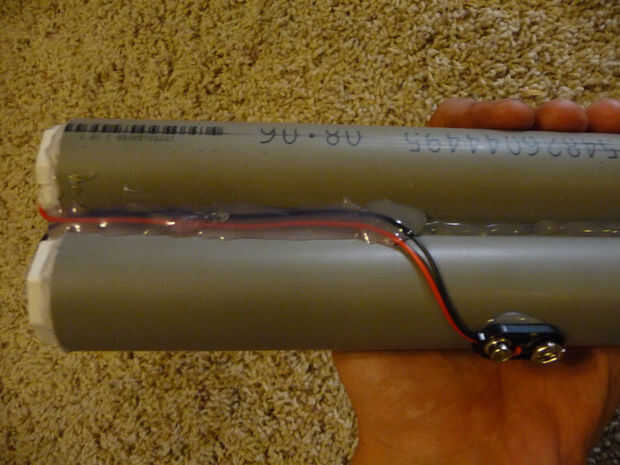

Bastante simple, el cable negro de 9v Snap-On conector al terminal positivo de la pipa y rojo a la terminal negativa de la soldadura. [* Nota * normalmente en código de colores de cable, rojo es positivo y negro es negativo. Estos complemento de conectores tienen sus colores invertidas, ya que están hechos para aprovechar la energía de una batería de 9v solo. Ser positivo para el resto de la cadena de cableado colores esto una vez hará rojo] cubrir todos los cuatro terminales de pegamento caliente. Esto los protege de la corrosión al agua, además de minimizar el desgaste. Funcionó el 9v Snap-On conector el canal y pegar el conector en sí mismo un poco fuera de juego, que facilita el acceso a la bicicleta.

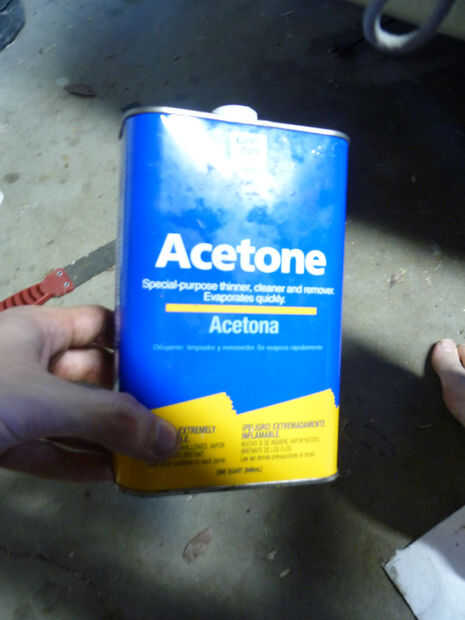

Opcional *** - quitar Letras con acetona
Me gusta todo mi equipo para ver tan agradable como posibles, quitar las etiquetas y el texto de todo, desde acero senderismo botellas de PVC pipa paquetes de la batería. No me gusta la tinta mirando feo corriendo por las pipas, así que aplica algunos acetona en un trapo y frota el texto en círculos. Se ve mucho más profesional sin el texto.

Si nunca has utilizado acetona, es un muy seguro (excepto si usted bebe o conseguirlo en tus ojos) química. Es ideal para lavarse las manos en ella para quitar la grasa o cualquier pegamento pegado a los dedos (incluso dos partes epoxy!). Se sentirá extremadamente frío cuando toca su piel, ya evapora de tu sudor, que no es peligroso.

Prueba final de la tubería

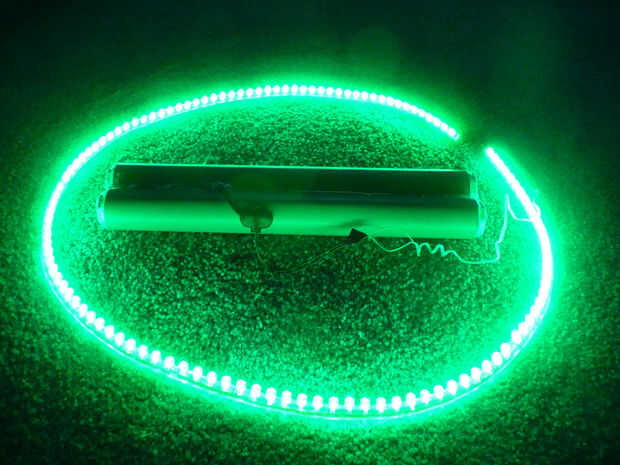

Os adjunto los cables de mi franja de luz de LED verde de 120cm a los terminales del paquete de batería, se ve muy bien.
