BBB (molesta la luz intermitente para bicicletas) (2 / 13 paso)

Paso 2: la simulación

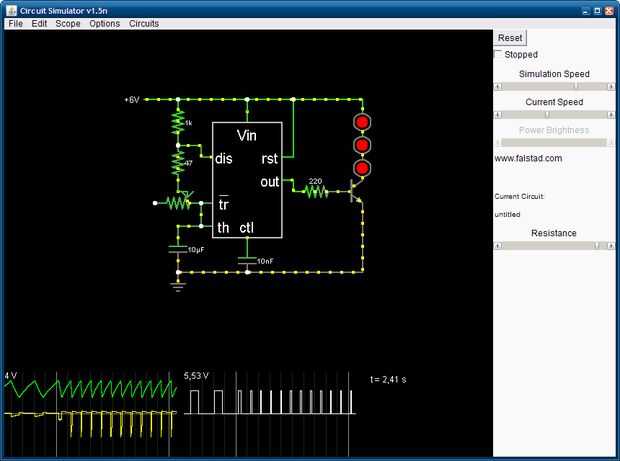

Mirar el trabajo de simulación de este circuito con el applet de Falstad. Verás cómo cambia valor de potenciómetro a cambiar comportamiento de LEDs.
Tenga en cuenta que este circuito no nació para variar luminosidad y consumo de las luces de la bicicleta, aunque a escala lejos de potenciómetro hace también esta función. Más bien trató de mantener el poder más que pude, he diseñado esto para hacer mi luz intermitente a una frecuencia particular que hace más visible la bicicleta. El potenciómetro es regular este comportamiento de la nada a full visual "molesta".
Aquí podemos elegir que potenciómetro adapta más a nuestros deseos. De hecho podemos hacer este circuito intermitente más eficazmente nuestras luces elegir el valor máximo de un potenciómetro mayor. Mira la siguiente tabla para escoger, te recomiendo 5 o 10 Kohm.

  • 1 Kohm: mín. frecuencia Hz ~ 45, sólo comportamiento molesto o completamente luz
  • 5 Kohm: mín. frecuencia ~ 10Hz, un poco más de diversión en baja escala, entonces molesta y plenos poderes
  • 10 Kohm: mín. frecuencia Hz ~ 6, un rápido parpadeo en baja escala
  • 20 Kohm: mín. frecuencia Hz ~ 3, real parpadea a baja escala, sobre tres destellos cada segundo

Variando el potenciómetro cambiarás frecuencia de mínimo a cerca de 120 Hz, cuando se tiene casi toda su potencia en su luz. Esto significa que en valor bajo tiene un ciclo de trabajo de 55-60%, y girando el potenciómetro a nota una luz intermitente rápida, pasando por molestar y en un aumento de la potencia del extremo lejano porque cambia el ciclo de trabajo al 95% de eficiencia.
Mira también el rastro dejado por un LED mientras varió la olla.
