Paso 2: Un simple interruptor
MOSFETs son realmente fáciles de "saturar", que significa que estén totalmente abiertas, y son muertos confiables para el cambio muy rápido entre sus regiones de saturación y corte (completamente en y totalmente fuera de las regiones). Esto los hace maravillosos interruptores, especialmente para aplicaciones de alta potencia como motores, lámparas, etc.. En la mayoría de los casos, puede utilizar la misma alimentación que está utilizando para su alta energía dispositivo para operar el MOSFET, utilizando un interruptor mecánico para aplicar el voltaje de la puerta. La imagen de abajo muestra exactamente tipo de aplicación. (Alternativamente, usted también puede utilizar una señal electrónica, como de un microcontrolador, para activar el MOSFET. Esto es muy común y útil, ya que las clavijas de salida de microcontroladores no están diseñadas para aplicaciones de alta potencia. También, asegúrese de comprobar la tensión de umbral de puerta del MOSFET y se compara con el voltaje de alfiler salida microcontrolador. Algunos MOSFET requiere más que algunos microcontroladores puede de salida).

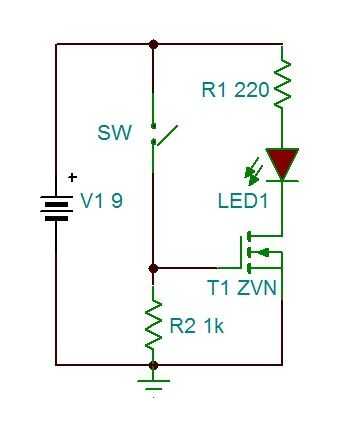

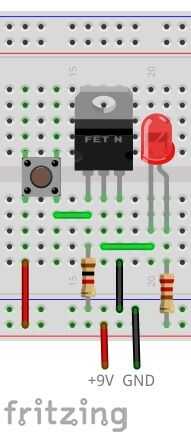

Construcción: Lugar el MOSFET N-ch en el tablero. Conectar el resistor de 1kΩ entre la puerta y GND. Conecte el interruptor entre la puerta y + 9V. Coloque el resistor de 220Ω y el LED en serie entre + 9V y el desagüe. Atar el perno de la fuente directamente a GND. Ver imagen de abajo.
Presione el botón y el LED debe encenderse. La resistencia de 1kΩ actúa como un resistor de pull-down, manteniendo la tensión en la puerta en el mismo potencial como el negativo de la batería terminal hasta que se pulsa el botón. Esto coloca un voltaje positivo en la puerta, abriendo el canal entre el dren y fuente y permitiendo que la corriente fluya a través del LED. Tenga en cuenta que el voltaje de puerta es + 9V y hay no hay efectos secundarios negativos.

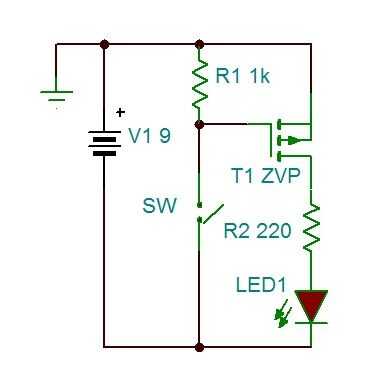

Ahora vamos a ver cómo conectar un MOSFET de canales P. Recuerde que los valores positivos o negativos relativos para la puerta, el dren y la fuente se invierten aquí. Ver esquema de más abajo.

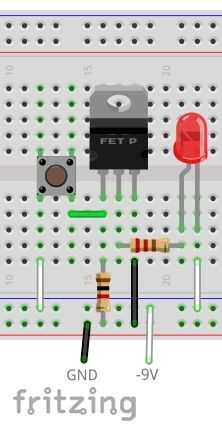

Construcción: Coloque el MOSFET de canales P en el tablero. Conectar el resistor de 1kΩ entre GND y la puerta. Coloque el interruptor entre los - 9V y la puerta. Coloque el resistor de 220Ω y el LED en serie entre el drenaje y - 9V. Conectar la fuente directamente a GND. Ver imagen de abajo.
Permítame divagar un momento porque las conexiones en este parecen raras, yo sé. (Si esto ya tiene sentido, basta con pulsar el botón.) En lugar de usar el lado positivo de una batería de 9V + 9V, nosotros estamos usando como GND y negativo como - 9V. Pero recuerde, GND es arbitraria y relativa, que puede ser realmente confuso. Puedes ponerlo donde se desee para que tenga sentido. Así que vamos a mirar otra vez lo que estamos construyendo.
Mire otra vez la imagen 3, el esquema. Recuerde que para un MOSFET de canales P, necesitamos la fuente que el valor relativo más alto, el desagüe debe tener el menor valor relativo y la puerta inferior de la fuente, pero mayor o igual al desagüe. Sabemos que el terminal positivo de una batería de 9V 9V más positivos que, o en relación con el polo negativo. Diciendo "más positivo" podemos empezar a salir los + 9V/GND caja y empezar a pensar más relativamente. También correctamente podemos decir que el terminal negativo es más negativo con respecto a la terminal positiva de 9V. Ahora podemos dar a cualquier terminal de cualquier valor que queramos y la relación entre los dos sigue igual. Esa es la parte importante. Como el polo más negativo de la batería es conectado al pin que tiene el valor más negativo (el desagüe), y el terminal más positivo está conectado con el conector tiene el valor más positivo (la fuente).
De todos modos, de nuevo al circuito. Pulse el botón, el LED se enciende otra vez.
Otra vez, usándolos con un microcontrolador, todo lo que necesitas es la correcta señal relativa con el MOSFET correcta y obtendrá muy útil drivers de corriente alta.
