Fun with transistors


Jugando con los transistores te permite lo que hace que todo en nuestro mundo de trabajo. Los transistores son fáciles con algunos pasos básicos. En la mayoría de los casos necesitará usar resistores de polarización para controlar cuando encienda y apague. Resistencias de polarización también baje la corriente necesaria para encender un transistor. De polarización mantiene un transistor en uno de sus Estados por lo que sólo cambia los Estados cuando se desea que. Ayuda con el flujo de la señal de polarización. Transistores genéricos es necesario sesgar. Los transistores son dispositivos de corriente y voltaje sólo desempeña un papel pequeño en su operación.

Resistor "bias" de resistencia 1 principal mantiene el transistor apagado o en estado. Cambiar el valor de la resistencia ajustar la vuelta en voltaje y corriente.

Resistencia 2 Voltaje de entrada y el ajuste actual para reducir la carga sobre lo que está impulsando el transistor. Los transistores pueden cambiar estado con tan poco como 2 mA de corriente.

Resistencia 3 protege la carga, que el transistor está conduciendo. LEDs necesitan una resistencia limitante actual para protegerlos.

Puede obtener paquetes de transistores en Radio Shack.
NPN negativo-positivo-negativo: Switches negativos voltajes con control de voltaje positivo. Tiene el efecto de un inversor.
PNP positivo-negativo-positivo: Cambia los voltajes positivos con control de tensión negativa. También un inversor.
Funcionamiento básico del MosFet es como transistor NPN, pero son mucho más.

Partes de un transistor---MosFet
Emisor ___Input tensión ___Source
___Drain de voltaje de colector ___Output
Base ___Controls los Estados de la ___Gate del transistor

Los transistores vienen en muchos formatos así que verifique el trabajo de papel. Incluso genéricos como el 2N2222 o el 2N7906 puede manejar alrededor de 30 mA o tal vez hasta diez LEDs. Pueden conducir pequeños motores en vehículos pequeños y relés pequeños 5 voltios. Usted puede construir osciladores, interruptores de tiempo, las cosas animadas y mucho más.

La mayoría de microprocesadores no pueden conducir más de 20 mA en un pin de salida a la vez. Aquí es donde los transistores conducir el mundo exterior. A través de la polarización puede usar salidas de tres Estados. -Z es un estado de una salida tri-estado donde está flotando el pin. De polarización mantiene un transistor se afectan por este tipo de circuito abierto. Debe utilizar una resistencia entre el pin de microprocesador y el transistor para proteger el microprocesador. Uso de 220 a 1000 ohmios.

Mira las fotos y ver que los transistores son muy fácil de usar. Para cada circuito de ajustar las resistencias de "bias" para que conducir transistor con muy poca corriente y manejar la carga con la corriente máxima. Estos circuitos muy básicos conducirá un montón de cosas útiles. Nuestro mundo está impulsado por transistores. Transistor de lo tanto que hay un montón de información que hay que hacer cualquier cosa que desee con ellos.

MosFet conduzca mucho mayor corriente con un control mucho más fino. Transistores de efecto de campo metal-óxido-Semiconductor son divertidos. Como un interruptor de contacto es fácil. Me recuerdan a los tubos de vacío porque la puerta no está directamente conectada a nada. Otros transistores puede probar con el ohmímetro voltios entre la Base emisor debe leer un diodo entre colector-Base otro diodo. El MosFet utiliza efecto de campo como un dispositivo/transistor de efecto Hall que cambia cuando se pasa un imán sobre él. MosFets parece resistente, pero son susceptibles a descargas estáticas así que guárdelos en su titular de la conexión a tierra hasta que listo para usar.

El interruptor del tacto es tan simple, pero potente. MOSFET puede manejar hasta 500 mA y éstos pueden manejar aproximadamente 60 voltios. No utilice un interruptor de contacto para las personas con más de 12 voltios. Utilice otro transistor o relé de un circuito de alto voltaje del interruptor táctil. Los cables del interruptor táctil pueden ser grandemente extendidos. Puede hacer una cerradura secreta colocando tachuelas metálicas, chinchetas, clavos o alambres en nada. Si la superficie es conductor como el metal necesita aislar tus contactos. Cinta de Mylar o cinta aislante funciona bien para esto. Incluso pegamento.

Cable de uno o más de los contactos al plomo de la puerta.
Otros contactos de alambre al cable de V +.
Otros contactos de alambre al cable de tierra V.

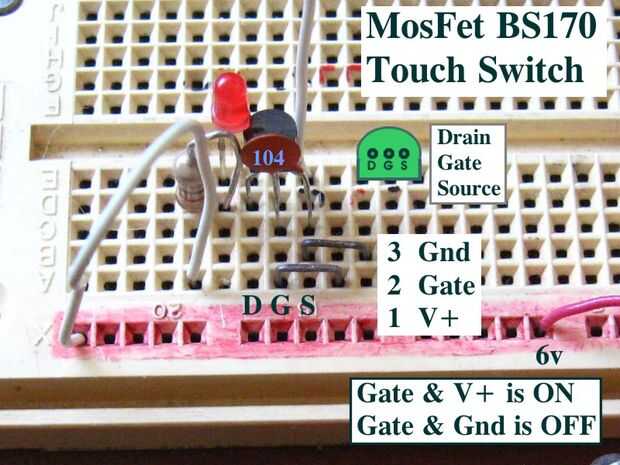

Toque un contacto de V + y un contacto de puerta al mismo tiempo para activar en el MosFet.
Toque un contacto con el suelo y un contacto de puerta al mismo tiempo para apagar el MosFet.
Todo es posible.

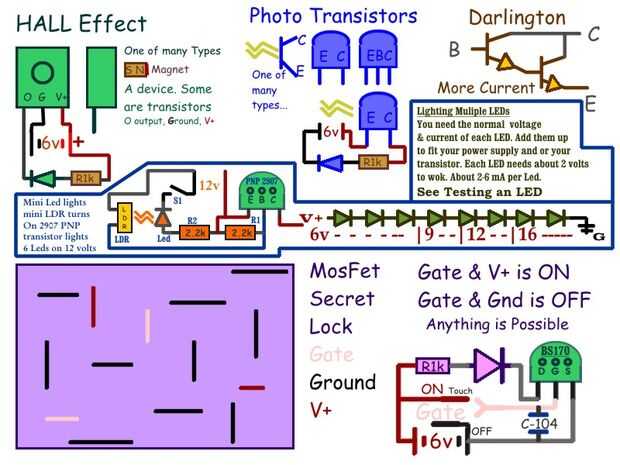

Iluminación LEDs múltiples es fácil simplemente sumar el voltaje y la corriente de cada LED para que coincida con su alimentación y su transistor. Conectarse a Cathode(-) Anode(+) abajo de la línea. Puede probar su LED con mi imagen de prueba de un Led y documento. LED necesita aproximadamente 2 voltios y mA 2-6 sobre cada uno para trabajar. 12 voltios luces LEDs alrededor de 6.

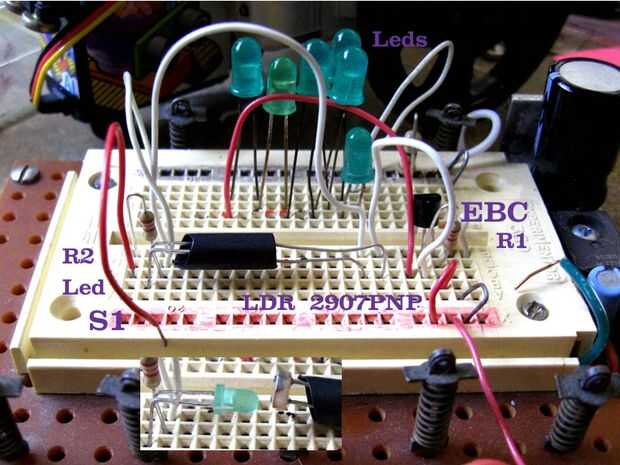

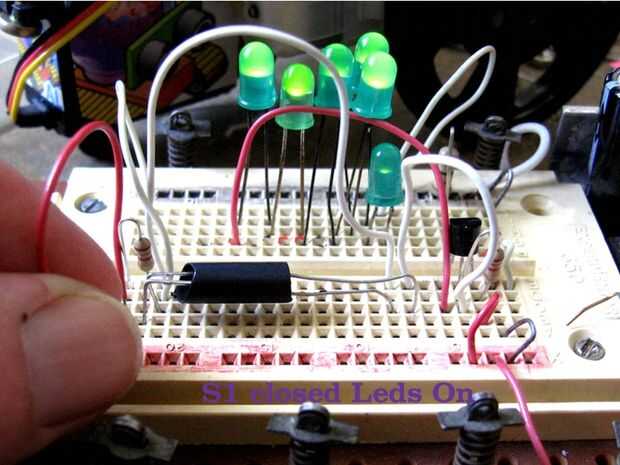

Un simple transistor PNP 2907 coche 6 LEDs. Mi circuito es un mini LED iluminación un mini LDR conducir el base if el PNP a la luz de 6 LEDs de 12 voltios. El LDR es una resistencia dependiente de luz. LDRs ejecutan unos 160k oscuro alrededor de 25k en la luz. La resistencia de "bias" salió a 2,2 k conectada a V + y la Base del transistor. Tienes que jugar con este circuito para encontrar su punto de equilibrio para mantener el transistor hasta que las luces LED. Transistores genéricos como el 2907 y 2222 tienen una ventana amplia operación y puede escaparse. Usé un potenciómetro de 10k - 25k para encontrar mi punto de equilibrio. Es divertido. Puede encender otras cadenas de LED con este método.
