Barato y fácil tacómetro (RPM Sensor) para motores DC cepillado (3 / 6 paso)

Paso 3: Montar el Sensor

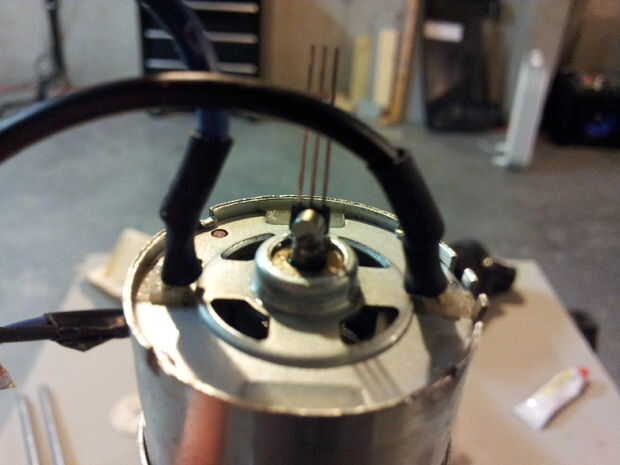

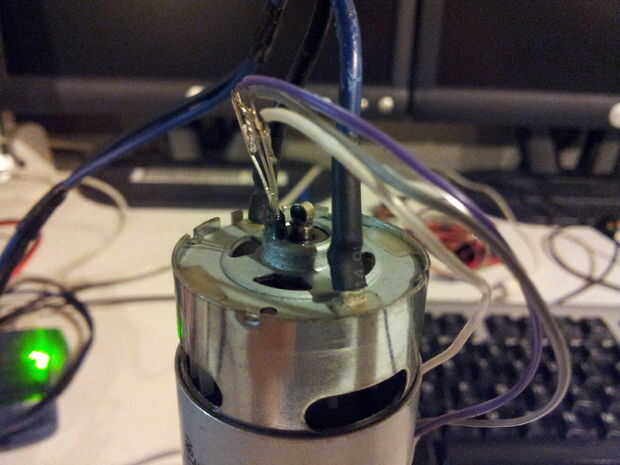

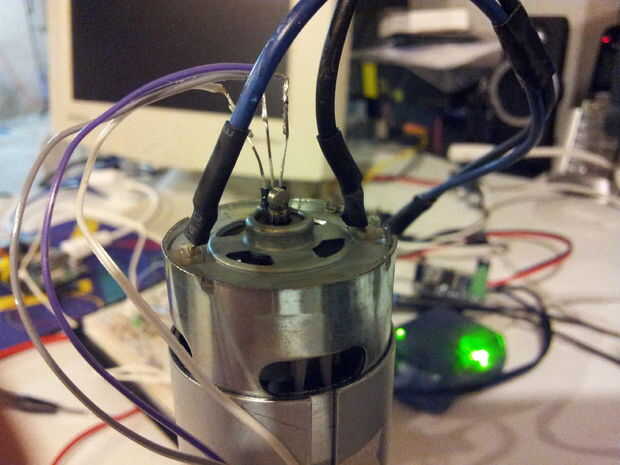

Después de que el imán se ajustaron firmemente en su lugar, comienza epoxying el sensor.  Usted necesitará encontrar una manera para señalar el sensor de efecto hall en el imán, preferiblemente a la misma altura el motor como el imán.  Mi motor tenía un labio de metal que sobresale sosteniendo el cojinete que era perfecto, pero si tuya no tiene esto puede epoxy plástico canalización vertical en el lugar y luego de epoxy el sensor para que.  Asegúrese de que obtener el sensor orientado correctamente.  El lado con las esquinas angulosas y la etiqueta es la parte delantera.  Apuntó al imán.  Nuevo, super cuidado con el epoxi, que tuve que raspar un rodamiento.  Ir fácil en la primera aplicación, como es que se pega el sensor puede volver más tarde y llenar los vacíos cuando no estás moviendo el sensor.  A diferencia del imán, deberás mantener el sensor o encontrar una manera de mantenerlo en posición.  Mi sensor ya tenía alambres soldados usé los cables para que lo apoyen.
