Paso 12: Coloque los cables de resistencia y control
![]()
  ![]()

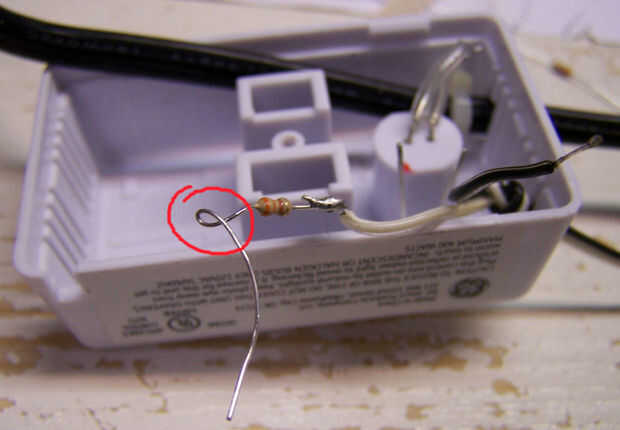

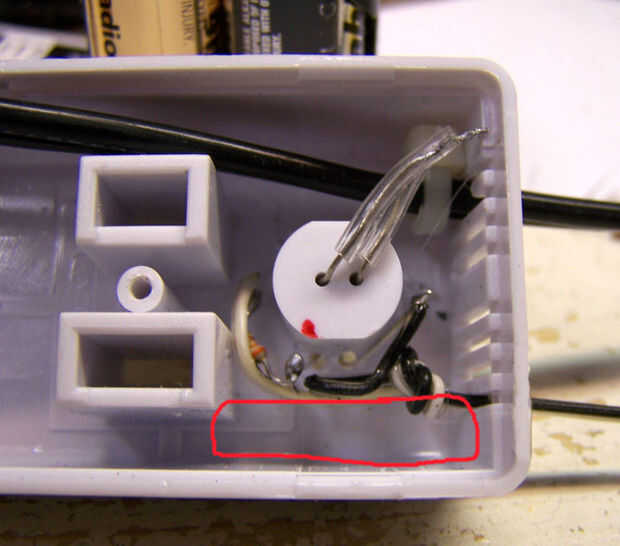

 Tira de longitud y uno de los cables de control a un conductor de resistencia cerca del cuerpo de la resistencia de la soldadura. Llevar un pequeño lazo en el otro resistor cerca del cuerpo de la resistencia de la curva (ver primera foto), deslizarla sobre un cable del LED (no importa cual) y soldar en su lugar. Si el resistor está conectado al positivo de lo LED, asegúrese de nota de color que es de alambre y anótelo. Ajuste, tira y el otro cable de control con el cable de LED sin usar la soldadura. Soldar estos cables a los componentes como sea posible. Recorte el exceso de cable y componente conduce de los empalmes de la soldadura. Doblar las puntas de abajo de plano en la parte inferior de la caja en lados opuestos del sensor bien. Mantenga estas expuestas conduce lejos de los lados de la caja, donde va el disipador de calor metálico en forma de U. En la segunda foto el rectángulo rojo muestra la zona para mantener fuera de. A pesar de que el disipador de calor es envuelto en papel, las partes expuestas pueden conectarse eléctricamente a los circuitos de 110V. Podría pot los conductores expuestos de LED/resistor con pegamento caliente si quieres.
