Banco de prueba Motor Desktop (dinamómetro)

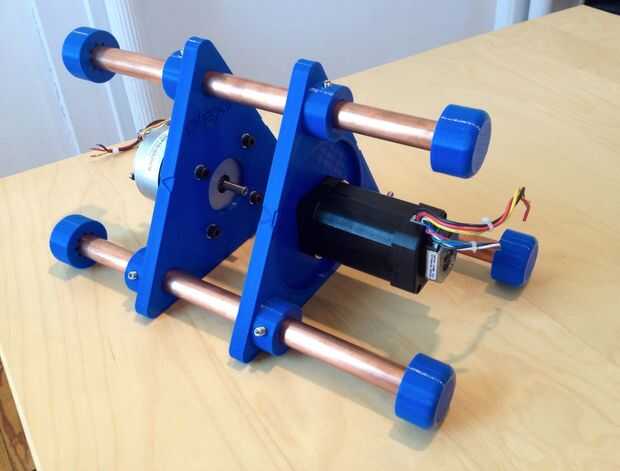

En este instructable, mostraremos cómo construir un dinamómetro del escritorio como el anterior.

Materiales:

  • 1 Anaheim Automation BLWS232D-36V-4000-12AE motor

    • 4 clase de óxido negro 12.9 tornillos de cabeza hueca (acero de aleación, M5, longitud 20 MM, 0,8 MM rosca)
    • 4 zincado acero arandelas planas (M5 Tornillo tamaño, 5,3 MM ID, 10,0 MM OD)
    • Tuercas de seguridad inserto de Nylon acero zincado clase 8 de 4 (tamaño de rosca M5X0.8, 8 MM ancho, 5 MM alto)
  • 1 Anaheim Automation BLY173D-24V-4000 motor
    • 4 perfil bajo tornillos de cabeza hueca (acero clase 8.8, M3 tamaño, longitud 10 MM, 0.5 MM Pitch)
    • 4 tipo de arandelas planas de acero inoxidable 18-8 (M3 tornillo tamaño, 3,2 MM ID, 7,0 MM OD)
  • 6 nonmarring punto plana ajuste tornillos (tipo 316 acero inoxidable, tamaño M5, 10 MM de largo, 0,8 MM Pitch)
  • 6 clase 04 acero finas tuercas (DIN 439B, cinc plateado, tamaño de rosca M5X0.8, WD 8 MM, 2.7 MM HT)
  • Acoplamientos:
    • 1 OD12/19-en Oldham acoplamiento disco, OD 3/4" 19.1 MM, Acetal negro
    • 1 cubo del acoplamiento Oldham MOCT19-5-A, estilo de la abrazadera, diámetro 5 MM, OD 19.1 MM, OAL 25.4 MM, aluminio anodizado negro
    • Cubo del acoplamiento 1 OCT12-4-A Oldham, estilo de la abrazadera, diámetro 0,25", OD 3/4", OAL 1", de aluminio anodizado negro
  • 1.5 pies de tubería de cobre de radio 0.5"

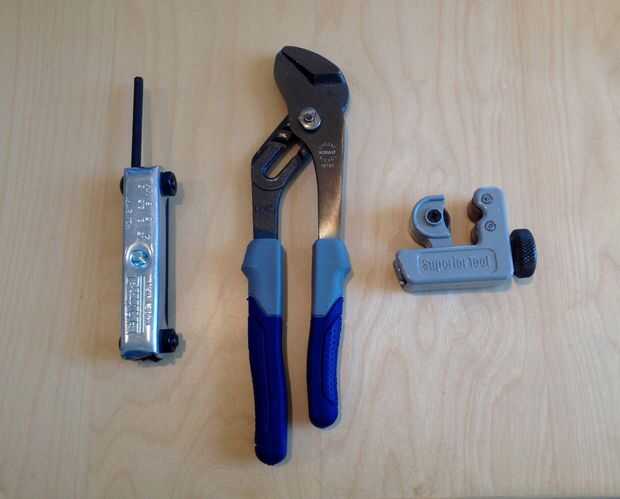

Herramientas:

  • Acceso a la impresora 3D
  • Cortador de tubos (utilizamos Superior herramienta 35078 7/8" O.D. Mini tubería cortador y siete octavos exterior diámetro de cortador de tubos)
  • 2, 2.5 y 4 llaves Allen MM (hemos utilizado Eklind 21171 Fold-Up Set #M17, 1,5 mm a 6mm Hex Keys)
  • 8 MM abrir llave (o una llave ajustable o alicate)
