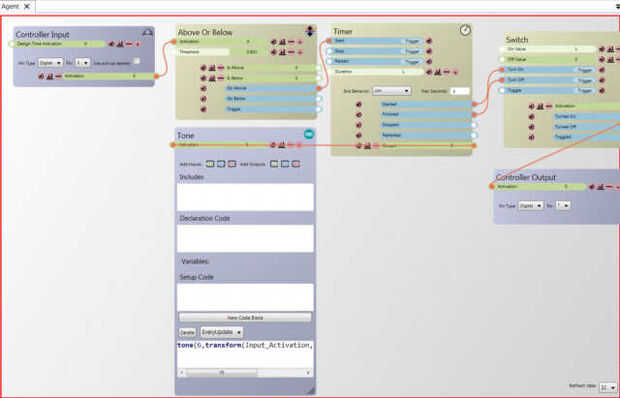

Bajar de la cama, con Arduino, 3d caja impresa y programado con Embrio (4 / 4 paso)

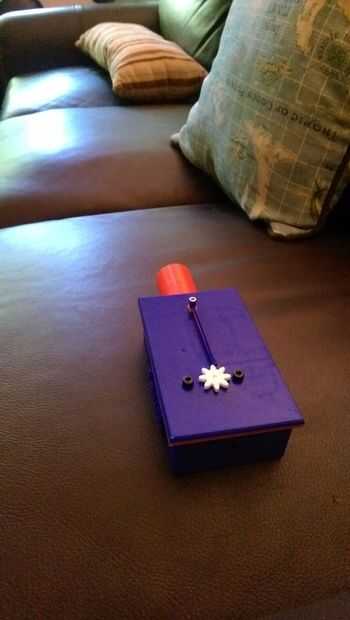

Paso 4: Diseño del recinto

Aprendido algunas lecciones aquí.

1) cuando no olviden diseñar piezas que encajan entre sí compensar un poco el tamaño de lo contrario no van juntos. Principal
2) Asegúrese de que todo encaja. Mi primer caso todo en el golpe de la tapa algo en la parte principal del caso.

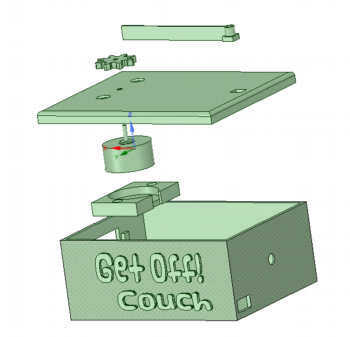

OK lo primero es lo primero, he empezado haciendo la mayor parte de mi CAD diseño en DesignSpark mecánica. Encontré este programa de CAD gratis el más intuitivo para un no Ingeniero como yo. Tiene algunas idas corta que va pasar pero edificio básico no es uno de ellos. Una introducción a la mecánica de DS ver este video de Introducción a la mecánica de DS o para mas videos tienen su propio canal en YourTube

Diseñé este recinto alrededor de un motor que tenía en mano, motor de Mitsumi M25E - 4 L serie.

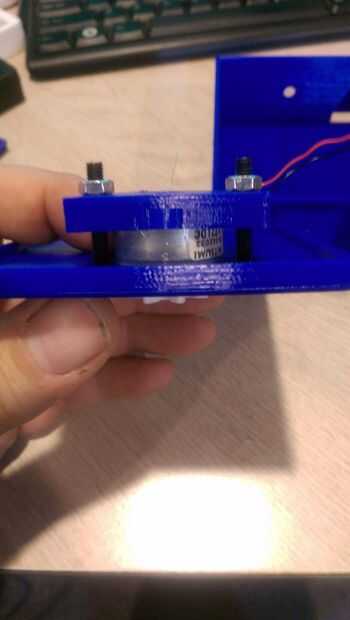

Hizo un agujero en la tapa entonces diseñó un soporte para mantener el motor en su lugar, esto se lleva a cabo con dos tornillos m4.

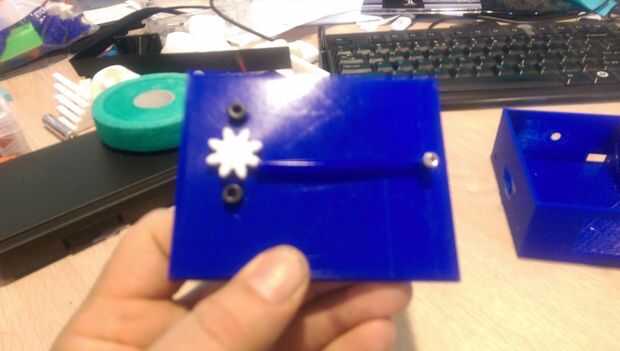

Mi equipo es empujado sobre el eje del motor. El brazo de la aleta es celebrado por un tornillo de m3 y una tuerca.

No voy a diseñar en CAD pero que necesitaba saber cómo hacer una marcha para el tamaño que necesitaba.

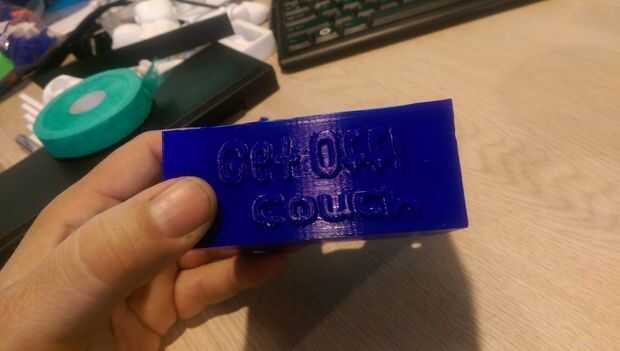

Resulta que la herramienta gratuita de SVG de Inkscape dispone de una herramienta para eso. Aquí hay una Instrctable en hacer sus propios engranajes. Esta es una de las áreas de mecánica de la DS me falles como yo no podía cargar el SVG usé Tinkercad una herramienta en línea gratuita, de que exporta como archivo STL importen mecánica de DS que permiten carga archivos STL y hasta convertirlos en sólidos para manipular como poner un agujero en ella para el eje del motor. DS no hacerlo texto esto también lo hice en TinkerCad así e importados.

También no en los archivos principales es el snoot poco que agregué para limitar la zona que se vería el PIR. Esto es opcional.
