Automatizado de cortador de botella (4 / 9 paso)

Paso 4: puntuación

La línea es una parte importante del sistema, como una línea limpia se traduce en una ruptura.  La tensión de línea debilita un área pequeña, lo que es susceptible a la propagación de grieta.  Con una puntuación de limpia y recta línea es crucial para romper el vidrio. El cristal que rueda gira libremente en su montaje ya que entra en contacto con la botella rota y crea una línea de puntuación.

La operación de lijado es el último paso en el proceso.  Sirve para quitar las rebabas del borde de corte para prevenir cortes y debilitar a filos.  La lijadora rota hacia abajo y extiende el labio del borde del corte de la botella.  A medida que gira la botella, haz chaflanados los bordes. La lijadora es una pieza de aluminio en forma de v con papel de lija adherido en el interior los bordes donde los contactos de la botella.  Desafortunadamente, el mecanismo de la lija no era en última instancia, parte de las operaciones por el Upcycler debido a problemas de alineación.

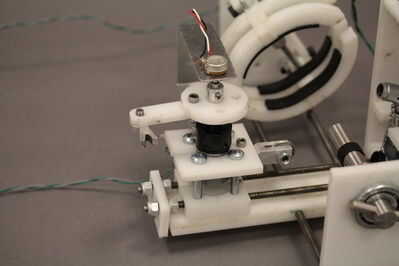

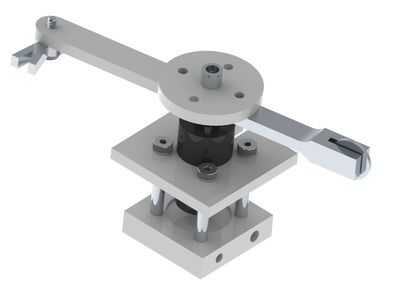

Los mecanismos de calificación y lijadoras se montan sobre una plataforma única perpendicular a la pista principal.  Un motor DC con un potenciómetro gira el brazo de puntuación en su lugar una vez que la botella se corta. La rueda para marcar permanentemente montada y así las puntuaciones constantemente la botella mientras está girando.  La plataforma única para las dos operaciones simplifica el control del motor y maximiza el espacio.  El diseño original tenía tanto la puntuación y lijar los brazos giran en su lugar, pero dificultades con puntuación de alineación y fuerza aplicada nos llevaron a cambiar los diseños.  La plataforma perpendicular en la que se montan el marcador y lijado mecanismos se mueve en manualmente girando la varilla roscada hasta que el Rodel es ponerse en contacto con la botella.
