Automatizado de cortador de botella (3 / 9 paso)

Paso 3: abrazaderas

Este sistema utiliza dos pinzas diferentes, uno en la parte inferior del cuerpo de la botella y el otro dentro de los labios.

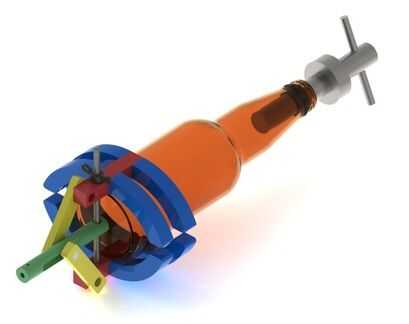

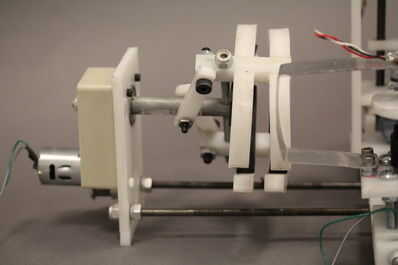

La abrazadera alrededor de la parte inferior del cuerpo de la botella fue diseñada y trabajada a máquina de láser corte Delrin, una varilla roscada, tiras de goma, una barra de aluminio y los pernos de hombro.  Los brazos anchos de forma ovalada permiten una gama de tamaños de la botella para encajar en la máquina.  La intención del diseño original era que todas las uniones fueron pin juntas, así que a apretar la abrazadera, solamente la tuerca en la varilla roscada tendría que ajustarse.  En este ajuste, los brazos sosteniendo las abrazaderas circular forrada de goma serían comprimir la botella.  Como estas armas que se movió hacia abajo, los vínculos se mueven a lo largo del brazo del hilandero.  Sin embargo, resultó que hubo demasiado juego en el sistema para que esto funcione correctamente y proporcionar un estable mecanismo de giro.  Para corregir para esto, el agujero que la varilla roscada en el brazo de la ruleta fue aprovechado, por lo que para ajustar la abrazadera, la varilla roscada tuvo que ser hecho girar así como de la tuerca de mariposa.

La abrazadera dentro del labio es un tapón de la botella que compró a un vendedor en línea.  De sujeción se logra cuando se gira el brazo superior de esta pieza y un tornillo comprime un tapón de caucho.  Esta pinza gira libremente en un rodamiento.
