Automatizado de cortador de botella (2 / 9 paso)

Paso 2: pista

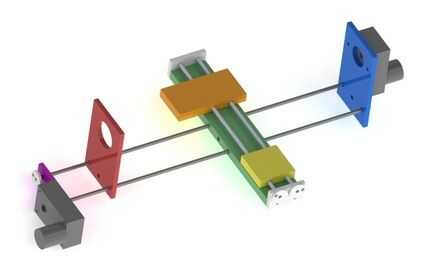

El diseño de la pista de este modelo fue basado fuera de un torno.  Varillas roscadas, accionados a mano y accionados por motores, se utilizaron para mover plataformas de ida y vuelta.  El sistema fue modelado en SolidWorks y una vez que se finalizó el diseño, las plataformas fueron láser de Delrin y unieron las varillas roscadas con tuercas de seguridad.

La plataforma púrpura es estacionaria y encierra el conjunto principal de barras roscadas y las manivelas de motor y de la mano que los controlan.

La plataforma azul es estacionaria y el principal conjunto de varillas roscadas, así como el motor que da vuelta la botella.

La plataforma rojo tiene el labio de la botella y se mueve hacia adelante y hacia atrás por el motor en la plataforma púrpura.  La varilla roscada motorizada pasa a través de un agujero roscado, mientras que la otra varilla roscada va a través de un orificio.

La plataforma verde es el lijado, puntuación, calefacción y refrigeración mecanismos y movimientos hacia adelante y hacia atrás de la mano de la manivela en la plataforma púrpura.

La plataforma naranja tiene los mecanismos de la calefacción y se mueve hacia adelante y hacia atrás por la mano izquierda manivela varilla roscada.

La plataforma amarilla tiene el lijado y mecanismos de calificación y se mueve hacia adelante y hacia atrás por la mano derecha avanzado varilla roscada.
