Paso 1: Conectar las piezas y el código
La parte de conexión no tendrá más fácil que esto.

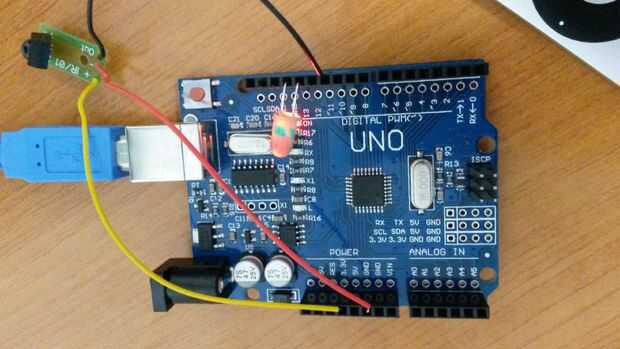

TSOP -> Arduino
VCC - 3,3 o 5V dependiendo del modelo, algunos tienen 3-6V, algunos sólo 5V)
GND - GND
Clavija de salida - 11
Si está usando LED para la prueba, conectarlo a GND y pin 13 (sé que no, pero usted debe usar resistencia para no dañar el LED).
Ahora permite sube el código...
Este código está hecho para "cargar y correr". No hay ninguna modificación que tiene que hacer (si usas el mismo pasadores como en la parte de "#define" del código...).
Una vez que la Junta botas para arriba con este programa espera hasta que el primer código de IR es recibido y luego utiliza este código IR para activar el relé de LED de encendido/apagado. Para cambiar el control IR simplemente reset del codigo de la Junta, alimentarla código de infrarrojos nuevo y está todo listo. Con la suficiente imaginación y algunos conocimientos básicos, puede controlar luces en su sala de estar por separado solamente con su control remoto de TV (permite afrontarlo, ni siquiera sabes lo que hacen todos los botones en su control remoto, así que por qué no darles algo :))
