Cómo agregar un interruptor de encendido a la frambuesa Pi modelo B Rev 2

RPi el cuando entra en estado halt, generalmente tienes que desconecte y vuelva a conectar la alimentación. Esto puede convertirse en algo molesto, en una variedad de configuraciones, sobre todo accesorios personales y otros sistemas muy compactos.
Si eres lo bastante afortunado como tener la versión más reciente del modelo Pi (Rev 2), puede realizar este hack.

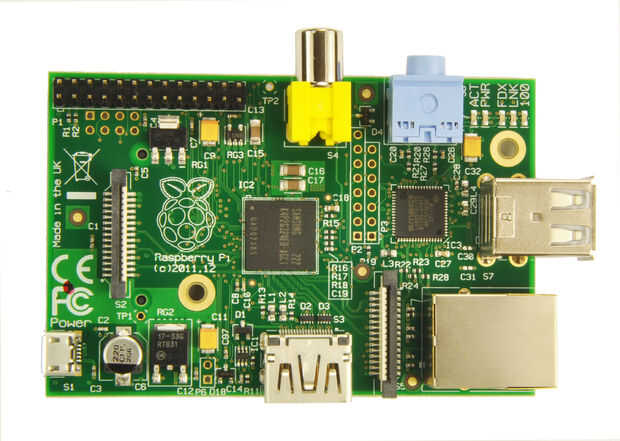

El Ras Pi tiene varias cabeceras. P1 es el pines GPIO, P2 y P3 son los pines JTAG, etc..
Para este hack, utilizamos P6 de dos pines.

Lo que usted necesita:
1 x frambuesa Pi modelo B Rev.2
interruptor de botón momentáneo de 1 x 2 polos

Para este sistema, simplemente soldar los dos polos del interruptor a las dos clavijas del P6.
O, para un interruptor de "remote", conecte dos cables a P6 y luego conectar el interruptor a esos cables.

Para restablecer el IPC mientras está en: Mantenga el botón durante aproximadamente un segundo.
Para el RPi de estado halt: presionar el pulsador hacia abajo hasta que se encienda la luz de la ley.

Divertirse, por favor comentar con cualquier problema!
