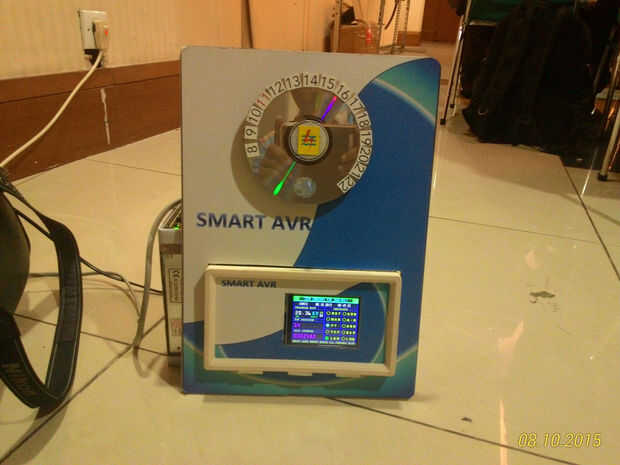

Automatización AVR 150 KV transformadores OLTC
AVR es la regulación automática de voltaje.
CONTROLADOR funciona subir y baja el transformador de alto voltaje OLTC. Y con algunas características adicionales que funciona como una protección de OLTC de indicadores de flujo y mucho más a lo largo de Announciator.
Componentes:

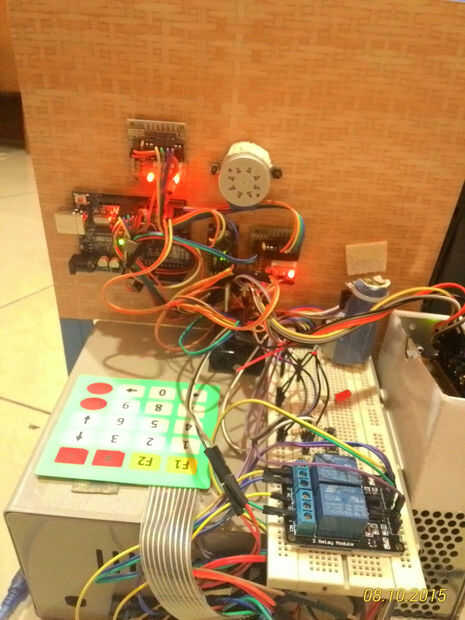

-Pantalla LCD
-TFT LCD CTE32
-R3 Arduino Mega 2560
-Relé de entrada Digital 8 Ch
-Transformadores de 100/5 voltios de entrada sensores
-Circuito de alimentación 110 VDC 5; 12 VDC
-LAN Ethernet Shield,
- Además de componentes complementarios, tuercas, pernos, cables de puente, etc..

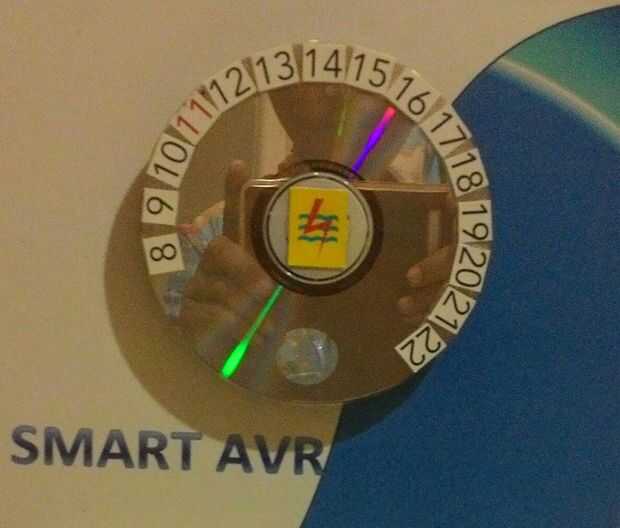

El funcionamiento del controlador supervisa la distribución de voltaje en tiempo real y dar el comando cambiador de golpecito cuando los transformadores de tensión del secundario (distribución de tensión) en 20:20 kV de tensión, el regulador se ordenará cambiador de Tap se levantó a la posición del Tap / conduce más arriba para que la tensión se levantará a las 20:50 en la configuración de voltaje kV centro Normal. Y el número aumentará en la posición de TAP 1 y OLTC contador aumentará (1).
Y además si dist muestra voltaje voltaje 20.80 kV, el controlador mando OLTC disminución conduce a baja tensión a la tensión Normal Dist 20:50 kV, por lo que la posición del grifo será reducido (-) 1 y va a seguir creciendo OLTC contador (1) muestra la cantidad de trabajo OLTC.

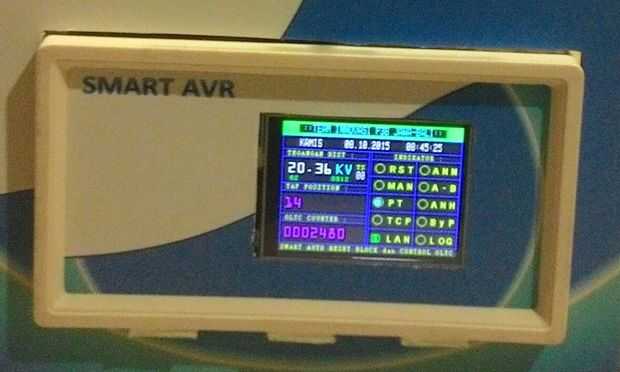

INDICADOR: El indicador es una señal de que funciona si los controles no acción ni Obten la entrada desde el sistema de protección del cableado.
- "R", // 1. OLTC RAISE >> controlador de comando
- "L", // 2. OLTC inferior >> controlador de comando
-"PT", / / 3. VO tensión 22 kV CVT
-"TCP", / / 4. TOMAS EN PROGRESO

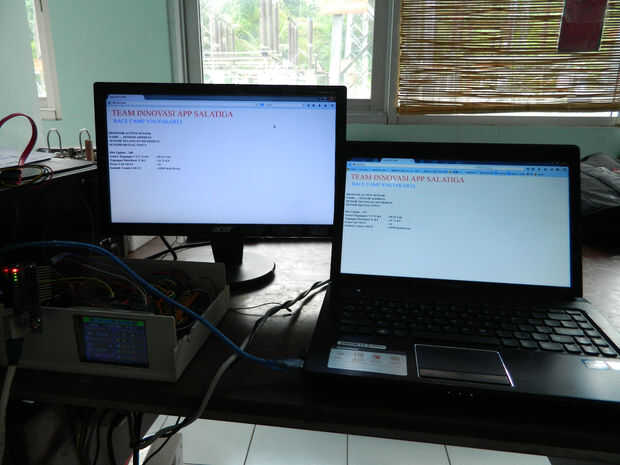

-"LAN", / / 5. LAN / ETHERNET / CONEXIÓN ETHERNET ACTIVO
-"WD", / / 6. Vigilante / / control de equipo esta roto
-"A-B", / / 7. Transformador de bloque AVR AVR dañado, reemplace la función control AVR.
-"ANH", / / 8. Transformador de salud AVR AVR no límite toque arriba / abajo
-"BYP", / / 9. AVR por pasar en no AUTO interruptor controlador por / / control de reemplazar la función AVR.
-"LOG", / / 10. REGISTRADOR DE EVENTOS / / NOTA DE TODAS LAS MEDIDAS CONTROL Y MEASURRE
