EDIT: he incrustado el video original de arriba. Volvió loco viral casi hace un mes, sin embargo, si usted no ha visto el resto de este Instructable no puede tener mucho sentido, por lo que es ahora aquí para referencia.
SEGURIDAD: Un electroimán como éste es un asunto serio! Si estás demostrando alrededor de los niños, asegurarse de que sus manos y pies no dondequiera cerca del imán al colocar en el suelo. Si alguien tiene un marcapasos, mantenga el electroimán lejos de su área del pecho!
Lista de partes:
- Traje Mjolnir de Prop - precio decente, tamaño muy exacto y personalmente como el aspecto de pátina granulada. Si utiliza un martillo diferentes Asegúrese que la cabeza es hueca.
- Arduino Pro Mini 5V - no se olvide, usted necesitará un cable FTDI apropiado para programar este tablero! También realmente ayuda si usted tiene un Arduino Uno regular a prototipo primero antes de mover todo al Mini Pro.
- Escáner de huellas digitales de Sparkfun - probablemente no necesita un montón de impresiones para ser almacenado, por lo que es el más barato de los dos escáneres por Sparkfun. No se olvide de obtener el correspondiente conector JST! Hay gran Instructables con este escáner de huellas dactilares, pero usan un divisor de tensión para mantener Rx y Tx a 3.3V. En cuanto he visto que este es innecesario, no nivel de cambio necesario.
- Sensor táctil capacitivo de TTP223 - de eBay, es muy barato! Hay un equivalente de Adafruit, así si eres de eBay piezas.
- Optoacoplador 4N35 - un optoacoplador ubicua, lo tengo de toda la electrónica. Utilizados con una resistencia de 1K.
- 3,7 V 150 mAH batería de litio - usaba algo como esto para alimentar el sensor capacitivo, pero se puede evitar si accidentalmente no conecte la manija a la tierra de Arduino como yo lo hice.
- 4 soportes de batería AA - usé 4 separado solo AA batería titulares porque era muy apretado en el espacio y tuvieron que buscar recovecos para mantener las baterías en. Puse pilas AA de árbol de dólar en ellos.
- 4 12V 1.2AH SLA baterías -tengo éstos de toda la electrónica ya que tienen una tienda física cerca de mí. Usted probablemente puede conseguir más barato de eBay, y realmente usted debe pasar un poco más sobre 22.2V baterías de litio. El 1,2 AH baterías realmente no gustan poner 1 amp todo continuamente, y que vas probablemente haciendo esa actualización pronto.
- Rele de estado solido CMX60D10 crydom 60V 10A - otra vez de toda la electrónica, puede encontrar más barato en otros lugares.
- 1n400X diodos - tuve de 1n4007 por parte de otro proyecto, pero 1n4002 estaría bien. Esta serie de diodos se clasifican diferentes voltajes (50-1000) pero es más importante para un diodo flyback es corriente y está clasificados a 1 amperio. Uso de ellos en paralelo de al menos dos veces la cantidad de corriente el imán cuando sacarán el (en mi caso, 2 manejar 2 amperios, pero estas piezas son baratos así que no temáis a sobreestimar).
- 10 pulgadas 3/4" niple de acero galvanizado - de Home Depot, junto con la correspondiente pestaña y acoplador. Mejor ir a una ferretería y ver en persona, un tubo largo de 12 pulgadas sería pantalla más precisa pero dan más aprovechará facilitando el martillo para "sacar" de una superficie metálica.
- 2 cajón tira - necesitaba una manera de montar el transformador en forma torpe a una tabla de madera que podría tomar algún castigo tirando. Decidí modificar manijas del cajón del metal para actuar como apoyos a través de los huecos de la forma "E". Esto es otra cosa que haría mejor encontrar en persona, preferentemente con un transformador preparado para prueba de ajuste. A mi me funciono esta parte, pero probablemente tendrá que usar algo diferente.
- Transformador de horno de microondas - querrá el posible más grande que se ensambla con un pedazo de "E" y un "yo" pieza barato soldadas con autógena juntas. De esa manera podrás desmontar fácilmente con un molino de rueda o ángulo de corte de dremel sin dañar los devanados. Este tutorial muestra cómo hacerlo en detalle. YMadera - lucky y tuve acceso a chatarra 13 capas Báltico madera contrachapada del abedul, que es muy resistente. Probablemente estaría bien con un decente madera dura/madera contrachapada/mdf de espesor comparable (3/4").
- Grip de tenis cuero - tengo suerte con esto, había una tienda de tenis por mí que pasó a llevar el viejo timey cuero envuelve para raquetas de tenis. No eran realmente a la venta, sólo tenían algunos por que me dejan por algo así como $4. Hay cuero como envolturas de grip de tenis en internet, pero ninguno de los colores o precios a mi me funciono.
- Pegamentos, Epoxies, arandelas, tornillos, pernos, del encogimiento del calor, cinta, imanes, cables, Etc. - estos todo dependerá de cómo construir tu propio martillo. Sobre todo utilicé pegamento y pegamento caliente para las baterías, puesto que yo quería que ser semi desmontable más tarde decidí primavera para baterías de litio en su lugar. He utilizado un conjunto de 4 imanes de neodimio para ayudar a mantener la tapa del martillo cerrado, tipo de trabajo.

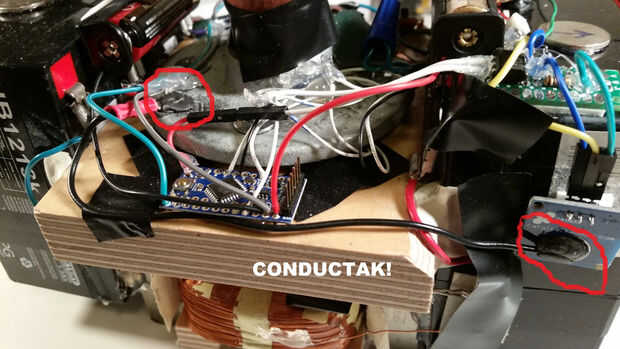

Utilicé Conductak para conectar el Sensor capacitivo a la manija. No es comercialmente disponible aún, así que puede usar pinzas o tratar de soldar, aunque puede ser difícil soldar un cable a un pedazo grande de metal como una brida.
