Paso 4: Creación de la Junta

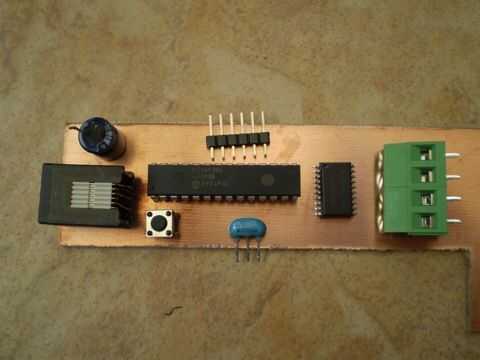

Grabado de placa de cobre, con una mezcla de componentes SMD y TH. Qué es totalmente hasta usted. Algunas de las alternativas, más en detalle:
Grabado de placa de cobre
Mi forma favorita de crear circuitos permanentes/semipermanentes. No es demasiado difícil, sólo requiere tiempo y experiencia. El patrón se imprime en la placa de alguna manera (yo dibujar con marcadores permanentes), y luego la placa se sumerge en una sustancia química que disuelve a todo el metal que puede alcanzar, con los bits que desea. Puede ser único o doble capa. Me gusta la doble capa. Algunos consejos:
En la capa inferior, mantenga tanto el cobre como puedas (llamado una inundación de cobre) y tierra. Esto crea un 'plano de tierra' que no sólo facilita su diseño de circuito (como se puede conectar a tierra desde casi cualquier lugar), pero problemas de ruido se reduce demasiado. Usted puede hacer su propio vias (capa superior-inferior se une) con un poco de alambre. En solo caras juntas (o llena de gente de doble cara) puede que tenga que utilizar enlaces de cable en lugares. Esto no importa, pero mantener al mínimo y mantenerlos cortos.
Placa perforada
Esto puede ser un gran material, pero requiere cuidado de soldadura y limpieza ya que es muy fácil crear inadvertidamente una combinación de flujo entre dos tiras adyacentes. Si usted puede conseguir su diseño cabeza redonda, puede hacer sorprendentemente eficiente uso del espacio. Corte tiras donde necesitan ser y hacer uso de alambre enlaces (o componentes cuidadosamente colocados) para diseñar tu circuito. Esto puede conseguir realmente bastante confuso para los circuitos complicados!
Punto a punto prototipos Junta
Este es otro método válido, aunque yo confieso que no he probado. Parece bastante torpe, hace que para los circuitos menos estables y es generalmente más difícil de depurar, infiero. Sin embargo, la derecha puede rendir grandes resultados, así que si estás cómoda con él, adelante.
Actualización:
Los MOSFET SMD estoy utilizando para conducir los motores tienen un tiempo muy, muy largo para llegar, por lo que estoy publicando esto ' ible ahora y a actualizarlo con consejos sobre diseño + grabado la Junta, así como soldadura y montaje. Gracias por leerme!
