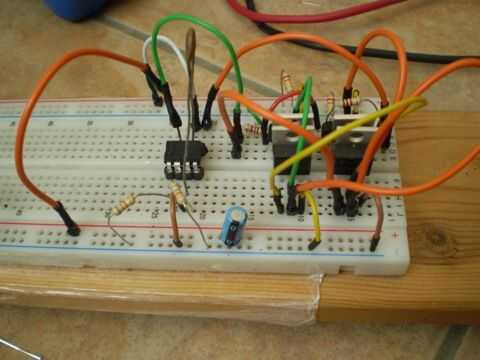

Paso 3: Creación de un prototipo la cosa entera
En este punto, usted necesita pensar en cómo vas a hacer la real Junta. Estoy dibujando el circuito en placa de cobre en rotulador permanente y luego la aguafuerte, pero usted puede conseguir un tablero hecho profesionalmente. Otras alternativas incluyen el cableado punto a punto o placa perforada. No recomiendo soldar freeform, pero supongo que podrías si quisieras realmente...
Si tienes una idea de lo que vas a utilizar el tablero para (yo estoy suponiendo que hacer...), piense cuidadosamente en diseño. ¿En un robot, por ejemplo, es la cabecera de programación en un lugar conveniente? ¿Los conductores del motor será tiempo suficiente para llegar a las terminales? ¿Serán capaces de ver los indicadores LED?
También, considere cómo la Junta va a adjuntar a su solicitud. Un agujero de tornillo en cada esquina tiene más sentido, pero realmente enormes tablas puede ser que necesite más. Me gusta entre mis agujeros en múltiplos de 1 LU (unidad de Lego), así que puedo usar lego para construir un chasis rápidamente. Mismo se aplica para otras cosas: dimensiones del chasis, dimensiones de otras tablas que desea lo interfaz con, etc..
