Aumentar un microcontrolador

microcontroladores (MCU) son ICs poco fantásticos que le dan un elemento extra de versatilidad a su electrónica, robótica o a otro proyecto. Pero no realmente mucho uso por cuenta propia. Para funcionar, todas las MCU necesitan algún tipo de componentes de apoyo y un Consejo para vivir, un ejemplo claro es el famoso Arduino. Estas placas se llaman 'aumentada microcontroladores'. ¿Y por qué no hacer uno mismo?

Este instructivo le guiará por los pasos genéricos de diseño y construcción de una placa de microcontrolador aumentada. Útil hice lo genérico que no limitarse a una determinada marca o modelo de MCU, y voy a intentar mencionar formas alternativas de hacer las cosas para hacerlo un poco más fácil para usted.

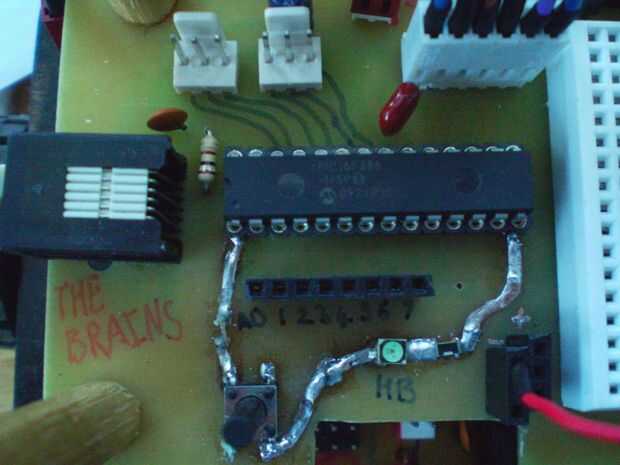

Voy a diseñar y a hacer una placa de microcontrolador aumentada para un perno 28 PIC de Microchip, el 16F886. Mi ejemplo va a ser un robot, por lo que voy a incluir circuitos de controlador de motor, digital y cabeceras de ADC y alguna indicación LED.

Una lista genérica de los materiales y herramientas:
MCU y componentes varios (tapas, resistores, cabeceras)
Una placa de prototipos
Alguna manera de construir permanentemente el circuito (va ser grabado placa de cobre)

Así que, comencemos.
