Paso 3: Opción: Quite una batería y corta los terminales con un tornillo

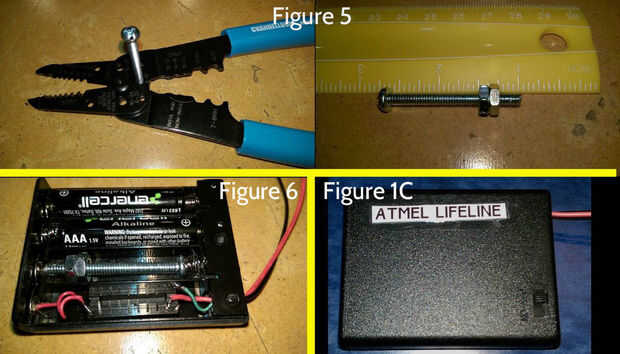

Figura 6: Izquierda: El tornillo 8-32 colocado en el cortador de tornillo. Derecho: Se han añadido dos tuercas para el tornillo para ayudar a estabilizar el tornillo una vez instalado. Figura 7: Una batería se ha quitado de la cuerda y el tornillo de corte se ha insertado. La cabeza del tornillo presiona contra el muelle derecho y el extremo roscado se ajusta en una ranura en el contacto negativo. Figura 1: Repetición del caso terminado para la comparación.
Este enfoque requiere algunos más construcción pero cuenta con la ventaja de que las capacidades de disco mejor de Lifeline al objetivo bricked MCU, que no necesita ser a bordo de un experimentador.
Obtener un tornillo de cabeza redonda 8-32 con longitud de rosca de 1.5 pulgadas y dos tuercas 8-32. Si sólo se puede encontrar un largo tornillo 8-32, como 2 pulgadas, luego continúe con el artículo 2 y cortar el tornillo. Si encuentras un tornillo con 1.5 pulgadas largo roscado de la sección, entonces el procedimiento artículo 3.
Utilice un cortador de tornillo para ajuste el tornillo a la longitud del hilo de rosca de 1.5 a 1 9/16 pulgadas. La figura 6 muestra el tornillo colocado en el cortador de tornillo (de Home Depot). Algunas personas cortan los tornillos usando sierras o herramientas de Dremel. Una vez cortados, los hilos de rosca puede ser que necesite que se formó mediante archivos de aguja o volver a rosca con un dado de 8-32.
Coloque dos tuercas 8-32 en el extremo del tornillo corte como se muestra en la parte derecha de la figura 6. Las tuercas le ayudará a estabilizar el tornillo en el compartimento de la batería. Tenga en cuenta que cerca de 1/4 pulgadas de hilo quedan a la derecha en orden para ese fin a encajar correctamente con el contacto. Apriete las tuercas contra la otra. La cabeza del tornillo se colocará contra el muelle.
Instale el tornillo en el compartimiento de la batería cuando sea necesario. El jefe de la prensa contra el muelle y las prensas de extremo roscado en el contacto negativo (Figura 7). La parte posterior puede ser sustituida en el recinto.
Como se mencionó anteriormente, el tornillo o la resistencia debe utilizarse solamente cuando surge la necesidad de programar un 3,3 V atmel MCU.
