Paso 2: Opción: agregar un resistor de la serie cuando sea necesario

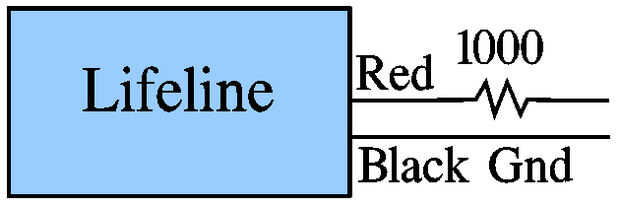

Figura 5: Una resistencia de 1000 Ohm se recorta al cable rojo (conectado al pin 12 adentro).
Esta es la forma más fácil de las adiciones. La figura 5 muestra la resistencia de 1000 ohmios enganchada con el cable de salida rojo (pin 12 del MCU). Si el MCU bricked es a bordo de un experimentador, entonces la resistencia de 1000 Ohm simplemente puede ser agregada a la junta con el cable rojo conectado a uno de los extremos de la resistencia. Si se prefiere, la resistencia puede conectarse el cable rojo con pinzas de cocodrilo o incluso de soldadura (pero es un dolor para eliminar al soldado). Este enfoque funciona muy bien para MCUs en breadboards experimentador independientemente de si el objetivo bricked MCU funciona de 5V o 3.3V. En otras palabras, si una persona solo trabaja con microcontroladores en tableros del experimentador, entonces la resistencia de 1000 Ohm deberá colocarse entre el pin 12 y el cable rojo dentro de la caja de línea de vida.
