Reloj con microcontrolador Atmel de pared

Es fácil construir un reloj electrónico en la actualidad. Todo lo que necesita es unos pocos componentes baratos, rudimentarios conocimientos y cierta experiencia en programación de soldadura.

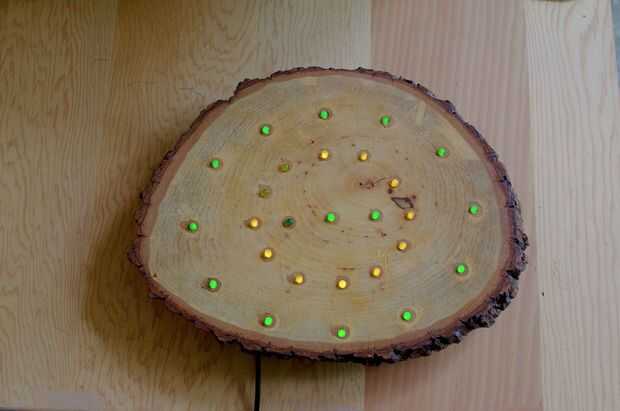

El reloj de arriba es lo que hice para nuestra habitación (gracias a mi esposa que me permitió hacer esta criatura en la pared). Qué tiene de especial este reloj: es un reloj de veinticuatro horas con exactitud hasta un minuto.

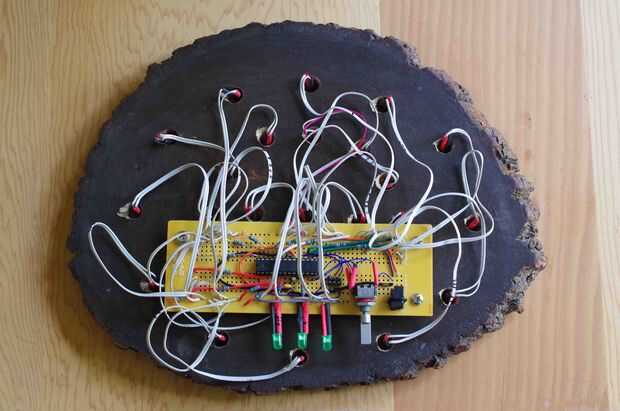

Utiliza un solo componente activo: controlador Atmega328, que mantiene el tiempo y controla los LEDs sin ayuda de ningún microchip externo. Exactitud del tiempo es proporcionado por un oscilador externo mientras que oscilador interno proporciona la frecuencia de trabajo del procesador. Técnica conocida como charlieplexing se usa para manejar el número de LEDs superior al número de pines de I/O del controlador. Este reloj de dormitorio poseen una característica importante: resulta claro y según el calendario. De esta manera luz no distraernos durante el tiempo de sueño pero permite la lectura fácil al amanecer.

Etiquetas: LED, Reloj, Atmel
